X44H金屬硬密封提升式旋塞閥

日期：2018/05/30 瀏覽：

產品說明

X44H金屬硬密封提升式旋塞閥是近年來發展比較快的新型旋塞閥，它采用了先提升后啟閉的閥門操作方式，大大減少了旋塞閥的啟閉力矩，而且不同于傳統旋塞閥采用矩形縮徑通道，該閥門通常采用圓形通道，使旋塞閥的流體阻力大大減少，金屬硬密封提升式旋塞閥兼有球閥與閘閥的有點，能用于高溫、高壓工況，大大擴展了旋塞閥的使用范圍。

產品特點

1、X44H金屬硬密封提升式旋塞閥啟閉時先提升旋塞，使旋塞與閥座密封面相脫離，然后 90°旋轉旋塞，使閥門開啟或關閉。由于閥門在啟閉過程中旋塞與閥座相脫離，故閥門的啟閉非常輕松，而且密封面在開啟或關閉過程中不易擦傷，閥門使用壽命長。
2、X44H金屬硬密封提升式旋塞閥無論處在開啟狀態或關閉狀態，密封面均受到保護，不受介質沖刷，密封緊密可靠。
3、普通旋塞閥采用矩形流道，且流道面積縮減，有較大的流體阻力損失，而金屬硬密封提升式旋塞閥采用與管道截面積相同的圓形通道，流體阻力小。
4、X44H金屬硬密封提升式旋塞閥結構緊湊，體積小，與閘閥相比，閥門的高度尺寸大大減小，與截止閥相比，流體阻力大大減小。
5、與普通旋塞閥相比，金屬硬密封提升式旋塞閥適用的壓力及溫度范圍更大。
6、X44H金屬硬密封提升式旋塞閥兩側閥座密封面均可密封，閥門的安裝與使用不受介質流向的限制。
7、閥座密封面凸起，便于密封面清洗，密封面上不易積存結晶介質或固體顆粒。
8、X44H金屬硬密封提升式旋塞閥關閉時，可通過手輪和閥桿對閥座密封面加壓，通過加大密封比壓，可使旋塞閥具有更好的密封性能。

旋塞閥型號編制說明

閥門類型	傳動方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
X:旋塞閥	3:蝸輪 6:氣動 7:液動 8:氣-液動 9:電動注：閥門為手動時，此欄不寫	1:內螺紋 2:外螺紋 4:法蘭 6:焊接 7:對夾 8:卡箍 9:卡套	見附表	T:銅合金 X:橡膠 F:氟塑料 H:合金鋼 Y:硬質合金 J:襯膠 W:本體	-10:PN1.0MPa -16:PN1.6MPa -25:PN2.5MPa -40:PN4.0MPa -64:PN6.4MPa -150LB:Class150 -300LB:Class300 -600LB:Class600	C碳鋼 H:Cr13系列鋼 I：鉻鉬鋼 K:可鍛鑄鐵 P:鉻鎳不銹鋼 Q：球墨鑄鐵 R:鉻鎳鉬不銹鋼 T：銅 TI：鈦及鈦合金 V：鉻鉬釩鋼 Z：灰鑄鐵

旋塞閥結構形式代號附表

結構形式		代號	結構形式		代號
填料密封	直通流道旋塞閥	3	油密封	直通流道旋塞閥	7
	T形三通流道旋塞閥	4		T形三通流道旋塞閥	8
	四通流道旋塞閥	5		—	—

產品性能參數

X44H金屬硬密封提升式旋塞閥性能參數
設計與制造	結構長度	配管法蘭	壓力-溫度等級	試驗與檢驗	適用溫度	適用介質
API 599、 API 6D、 Q/ZCD01-2000	ANSI B16.10、 GB/T15188.1、 Q/ZCD 01-2000	JB/T74～90、 GB/T9112～9124、 HG 20592～20635、 ANSI B16.5、 SH3406	JB/T74、 GB/T9124、 HG 20604～20625、 ANSI B16.34、 SH 3406	API598、 JB/T9092	425℃	水、蒸汽、油品等

產品零部件材料

X44H金屬硬密封提升式旋塞閥零部件材料
閥體	WCB	CF8	CF3	CF8M	CF3M
旋塞	CF8	CF8	CF3	CF8M	CF3M
閥桿及內件	2Cr13	0Cr18Ni9 (304)	00Cr19Ni10 (304L)	0Cr17Ni12Mo2 (316)	00Cr17Ni14Mo2 (316L)
填料	柔性石墨

產品外形及結構尺寸

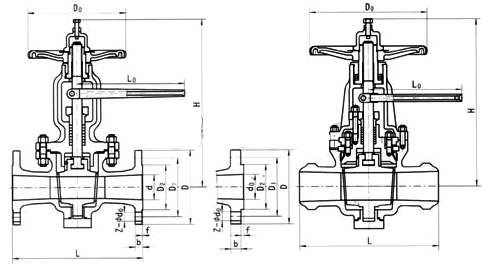

X44H金屬硬密封提升式旋塞閥Class150（PN20）外形尺寸
DN	NPS	L			d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
40	1 3/4	222	235	222	38	127	99	73	15	4×φ15	1.6	200	210	200	10
50	2	267	280	267	50	152	121	92	16	4×φ19	1.6	250	260	200	13
65	2 1/2	298	311	305	64	178	140	105	18	4×φ19	1.6	250	300	200	17
80	3	343	356	330	76	190	153	127	20	4×φ19	1.6	300	330	250	23
100	4	432	445	356	100	229	191	157	24	8×φ19	1.6	300	350	300	33
125	5	508	521	381	125	254	216	186	24	8×φ22	1.6	330	370	300	62
150	6	533	546	394	150	279	242	216	26	8×φ22	1.6	330	440	350	95
200	8	635	648	457	201	343	299	270	29	8×φ22	1.6	350	550	350	160
250	10	787	800	533	252	406	362	324	31	12×φ25	1.6	400	650	400	278
300	12	914	927	610	303	483	432	381	32	12×φ25	1.6	450	750	400	430
350	14	978	991	686	337	533	476	413	35	12×φ29	1.6	500	800	450	620

X44H金屬硬密封提升式旋塞閥Class300（PN50）外形尺寸
DN	NPS	L			d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
40	1 3/4	241	254	241	38	156	115	73	21	4×φ22	1.6	250	210	250	14
50	2	293	299	267	50	165	127	92	22.5	8×φ19	1.6	300	260	250	20
65	2 1/2	330	346	305	64	190	149	105	25.5	8×φ22	1.6	350	300	300	25
80	3	387	403	330	76	210	169	127	29	8×φ22	1.6	350	330	300	35
100	4	457	473	356	100	254	200	157	32	8×φ22	1.6	350	350	350	52
125	5	508	524	381	125	279	235	186	35	8×φ22	1.6	350	370	350	85
150	6	559	575	457	150	318	270	216	37	12×φ22	1.6	400	440	400	130
200	8	686	702	521	201	381	330	270	41.5	12×φ25	1.6	450	550	450	210
250	10	826	842	559	252	445	388	324	48	16×φ29	1.6	500	650	500	340
300	12	965	981	635	303	521	451	381	51	16×φ32	1.6	550	750	550	510
350	14	991	1007	762	337	584	515	413	54	20×φ32	1.6	600	800	600	750

X44H金屬硬密封提升式旋塞閥Class600（PN110）外形尺寸
DN	NPS	L			d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
40	1 3/4	318	318	241	38	156	115	73	22.5	4×φ22	6.4	250	230	250	20
50	2	330	333	292	50	165	127	92	25.5	8×φ19	6.4	300	280	250	28
65	2 1/2	381	384	330	64	190	149	105	29	8×φ22	6.4	350	320	300	35
80	3	444	447	356	76	210	169	127	32	8×φ22	6.4	350	350	300	45
100	4	508	511	432	100	273	216	157	38.5	8×φ25	6.4	400	380	350	68
125	5	559	562	508	125	330	267	186	44.5	8×φ29	6.4	400	400	400	100
150	6	660	663	559	150	356	292	216	48	12×φ29	6.4	450	470	450	155
200	8	794	797	660	201	419	349	270	55.5	12×φ32	6.4	500	580	500	255
250	10	940	943	787	252	508	432	324	63.5	16×φ35	6.4	550	680	550	390
300	12	1067	1070	838	303	559	489	381	67	20×φ35	6.4	600	780	600	570

X44H金屬硬密封提升式旋塞閥Class900（PN150）外形尺寸
DN	NPS	L			d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
40	1 3/4	356	356	305	38	178	124	73	32	4×φ29	6.4	300	250	300	28
50	2	381	384	368	50	246	165	92	39	8×φ26	6.4	350	300	300	39
65	2 1/2	432	435	419	64	244	191	105	42	8×φ29	6.4	400	340	300	49
80	3	470	473	381	76	241	191	127	39	8×φ26	6.4	450	370	350	63
100	4	559	562	457	100	292	235	157	45	8×φ32	6.4	450	400	400	95
125	5	610	613	559	125	349	280	186	51	8×φ35	6.4	500	430	450	140
150	6	737	740	610	150	381	318	216	56	12×φ32	6.4	550	500	500	215
200	8	813	816	737	201	470	394	270	64	12×φ39	6.4	600	520	550	350
250	10	965	968	838	252	545	470	324	70	16×φ39	6.4	700	620	600	540
300	12	1118	1121	965	303	610	534	381	80	20×φ39	6.4	700	820	650	790

注：①RF 表示突面法蘭；RJ 表示環連接面法蘭。
②法蘭尺寸按 ANSI B16.5 標準。根據用戶要求，法蘭尺寸也可按 GB/T 9112～9124、HG 20592～20635 和 SH3406 設計制造。
③Class150(PN20)～Class300(PN50) 旋塞閥中法蘭一般采用螺栓螺母連接結構；Class600(PN110)～900(PN150) 旋塞閥中法蘭一般采用壓力自緊密封結構。

安裝注意事項

旋塞閥的安裝注意事項
在安裝旋塞閥時，為了防止損壞旋塞閥，并保證充分發揮旋塞閥的工作性能，應注意如下四點內容：
1.要確保閥門處于開啟狀態。先對管道加熱。盡可能多的將熱從管道傳遞到旋塞閥。避免延長旋塞閥本身的加熱時間。
2.使用紗布或鋼絲刷管道和切割部位，使其金屬表面發光發亮。建議不要使用鋼絲絨。
3.先沿著垂直方向切割管道，并修整、去除毛刺，測量管徑。
4.在管道的外面和焊接罩的內部涂上焊劑，焊劑完全覆蓋焊接表面。請有節制地使用焊劑。

溫馨提示：本文中所有文字、數據、圖片均只適用于參考，X44H金屬硬密封提升式旋塞閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
