X43F美標卡套式軟密封旋塞閥
日期:2018/05/30
瀏覽:
產品說明
X43F美標卡套式軟密封旋塞閥適用于公稱壓力 Class150~600Lbs,工作溫度為 -29~180℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。產品特點
1、X43F美標卡套式軟密封旋塞閥密封性是通過卡套四周的密封面來實現的,的 360° 金屬唇邊保護固定卡套;2、金屬唇邊在旋塞轉時提供自潔的作用,適合于粘稠和易結垢的工況;
3、閥門沒有空腔給介質積聚;
4、雙向流動,使用安裝更方便;
5、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。
旋塞閥型號編制說明
| 閥門類型 | 傳動方式 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
|---|---|---|---|---|---|---|
| X:旋塞閥 |
3:蝸輪 6:氣動 7:液動 8:氣-液動 9:電動 注:閥門為 手動時,此 欄不寫 |
1:內螺紋 2:外螺紋 4:法蘭 6:焊接 7:對夾 8:卡箍 9:卡套 |
見附表 |
T:銅合金 X:橡膠 F:氟塑料 H:合金鋼 Y:硬質合金 J:襯膠 W:本體 |
-10:PN1.0MPa -16:PN1.6MPa -25:PN2.5MPa -40:PN4.0MPa -64:PN6.4MPa -150LB:Class150 -300LB:Class300 -600LB:Class600 |
C碳鋼 H:Cr13系列鋼 I:鉻鉬鋼 K:可鍛鑄鐵 P:鉻鎳不銹鋼 Q:球墨鑄鐵 R:鉻鎳鉬不銹鋼 T:銅 TI:鈦及鈦合金 V:鉻鉬釩鋼 Z:灰鑄鐵 |
旋塞閥結構形式代號附表
| 結構形式 | 代號 | 結構形式 | 代號 | ||
|---|---|---|---|---|---|
| 填料密封 | 直通流道旋塞閥 | 3 | 油密封 | 直通流道旋塞閥 | 7 |
| T形三通流道旋塞閥 | 4 | T形三通流道旋塞閥 | 8 | ||
| 四通流道旋塞閥 | 5 | — | — | ||
產品性能參數
|
公稱壓力 (LB) |
殼體試驗壓力 (MPa) |
密封試驗壓力 (MPa) |
適用溫度 (℃) |
使用介質 |
|---|---|---|---|---|
| 150 | 3 | 2.2 | ≤180℃ | 水、蒸汽、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15 | 11 | ||
| 900 | 22.5 | 16.5 |
產品零部件材料
|
壓力級 (Lb) |
材料 | ||||
|---|---|---|---|---|---|
| 閥體、閥蓋 | 塞子 | 調節墊圈 | 調節墊片 | O 形圈 | |
|
150、 300、600 |
鑄鋼 | WCB、Monel 合金、CF8、CF8M | F6、F316、F304L、F316L | 增強聚四氟乙烯 | 氟橡膠 |
| 不銹鋼 | |||||
| 碳不銹鋼 | |||||

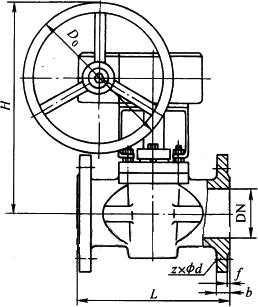

產品外形結構尺寸

| DN | DN/in | L | D0 | H |
重量 kg |
|---|---|---|---|---|---|
| 15 | 1/2 | 108 | 120 | 85 | 2 |
| 20 | 3/4 | 117 | 140 | 95 | 3 |
| 25 | 1 | 127 | 140 | 105 | 4.5 |
| 32 | 1 1/2 | 140 | 200 | 115 | 5.2 |
| 40 | 1 3/4 | 165 | 250 | 125 | 7.5 |
| 50 | 2 | 178 | 250 | 140 | 11 |
| 65 | 2 1/2 | 190 | 300 | 150 | 12.5 |
| 80 | 3 | 203 | 300 | 185 | 18 |
| 100 | 4 | 229 | 350 | 200 | 23 |
| 125 | 5 | 254 | 350 | 215 | 32 |
| 150 | 6 | 267 | 200 | 455 | 52 |
| 200 | 8 | 292 | 240 | 495 | 115 |
| 250 | 10 | 330 | 280 | 555 | 195 |
| 300 | 12 | 356 | 320 | 605 | 305 |
| 350 | 14 | 686 | 320 | 680 | 325 |
| 400 | 16 | 762 | 360 | 715 | 340 |
| DN | DN/in | L | D0 | H |
重量/ kg |
|---|---|---|---|---|---|
| 15 | 1/2 | 140 | 160 | 85 | 2.5 |
| 20 | 3/4 | 152 | 160 | 95 | 4 |
| 25 | 1 | 165 | 200 | 105 | 5 |
| 32 | 1 1/2 | 178 | 250 | 115 | 6 |
| 40 | 1 3/4 | 190 | 250 | 125 | 8.5 |
| 50 | 2 | 216 | 300 | 140 | 13 |
| 65 | 2 1/2 | 241 | 300 | 150 | 15 |
| 80 | 3 | 283 | 350 | 185 | 24 |
| 100 | 4 | 305 | 350 | 200 | 27 |
| 125 | 5 | 381 | 400 | 225 | 40 |
| 150 | 6 | 403 | 200 | 460 | 65 |
| 200 | 8 | 419 | 240 | 495 | 145 |
| 250 | 10 | 457 | 280 | 560 | 255 |
| 300 | 12 | 502 | 320 | 610 | 325 |
| 350 | 14 | 762 | 360 | 685 | 355 |
| DN | DN/in | L | D0 | H |
重量 kg |
|---|---|---|---|---|---|
| 25 | 1 | 216 | 250 | 125 | 7 |
| 32 | 1 1/2 | 229 | 250 | 135 | 8.2 |
| 40 | 1 3/4 | 240 | 300 | 140 | 10.8 |
| 50 | 2 | 292 | 350 | 150 | 12.5 |
| 65 | 2 1/2 | 330 | 350 | 175 | 15.3 |
| 80 | 3 | 356 | 400 | 195 | 25 |
| 100 | 4 | 432 | 400 | 215 | 29.5 |
| 150 | 6 | 559 | 280 | 500 | 70 |
安裝注意事項
旋塞閥的安裝注意事項在安裝旋塞閥時,為了防止損壞旋塞閥,并保證充分發揮旋塞閥的工作性能,應注意如下四點內容:
1.要確保閥門處于開啟狀態。先對管道加熱。盡可能多的將熱從管道傳遞到旋塞閥。避免延長旋塞閥本身的加熱時間。
2.使用紗布或鋼絲刷管道和切割部位,使其金屬表面發光發亮。建議不要使用鋼絲絨。
3.先沿著垂直方向切割管道,并修整、去除毛刺,測量管徑。
4.在管道的外面和焊接罩的內部涂上焊劑,焊劑完全覆蓋焊接表面。請有節制地使用焊劑。
溫馨提示:本文中所有文字、數據、圖片均只適用于參考,X43F美標卡套式軟密封旋塞閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。
