PZ673X,PZ673F,PZ673H,PZ673Y型氣動對夾式刀型閘閥,氣動

產品概述

PZ673X,PZ673F,PZ673H,PZ673Y型氣動對夾式刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。
◎雙作用：對閥門開啟和關閉的兩位式控制；
◎單作用：（彈簧復位）：在電器和氣路切斷或故障時，閥門自動開啟或關閉。

可選附件

1、單或雙控電磁閥（有24V、220V等電壓供選擇，必要時可選防爆電磁閥）。
2、接近開關
3、氣源處理三聯件（包括減壓閥、過濾器、油霧器）。
4、電/氣閥門定位器（調節型用）。



閘閥型號編制說明

附表

產品性能參數

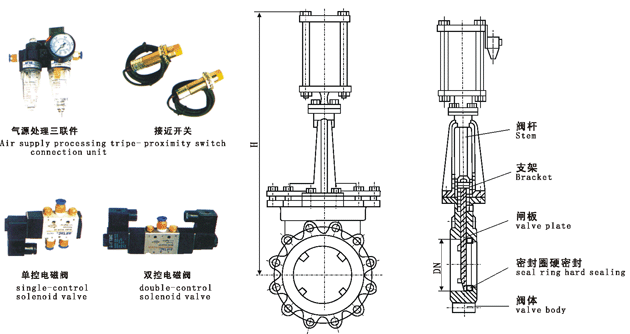

產品外形結構尺寸

刀型閘閥的安裝注意事項

1.刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀閘閥定期保養，不得隨意碰撞及擠壓，以免影響密封。
