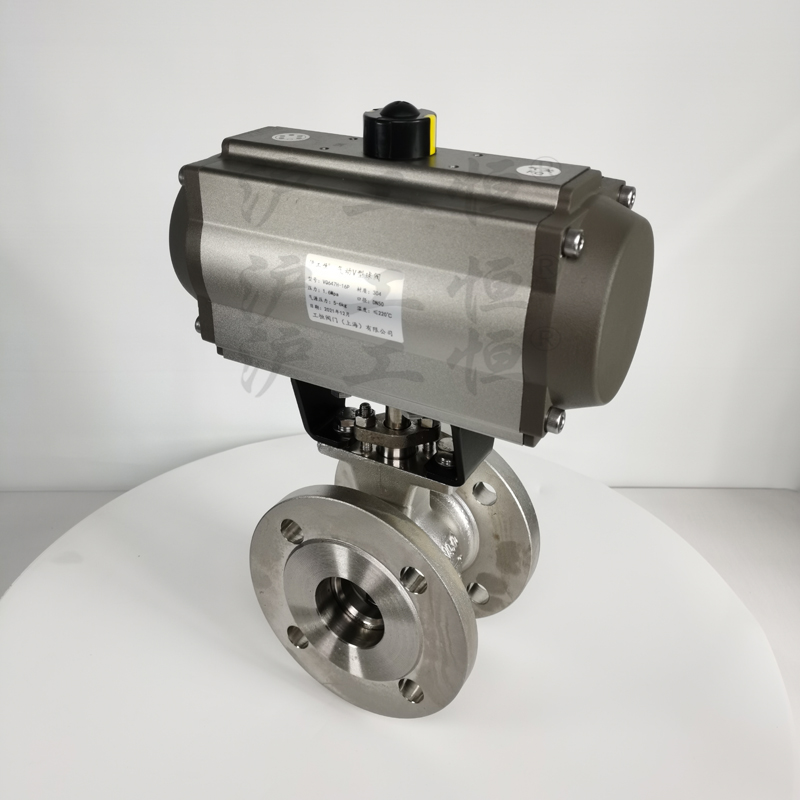

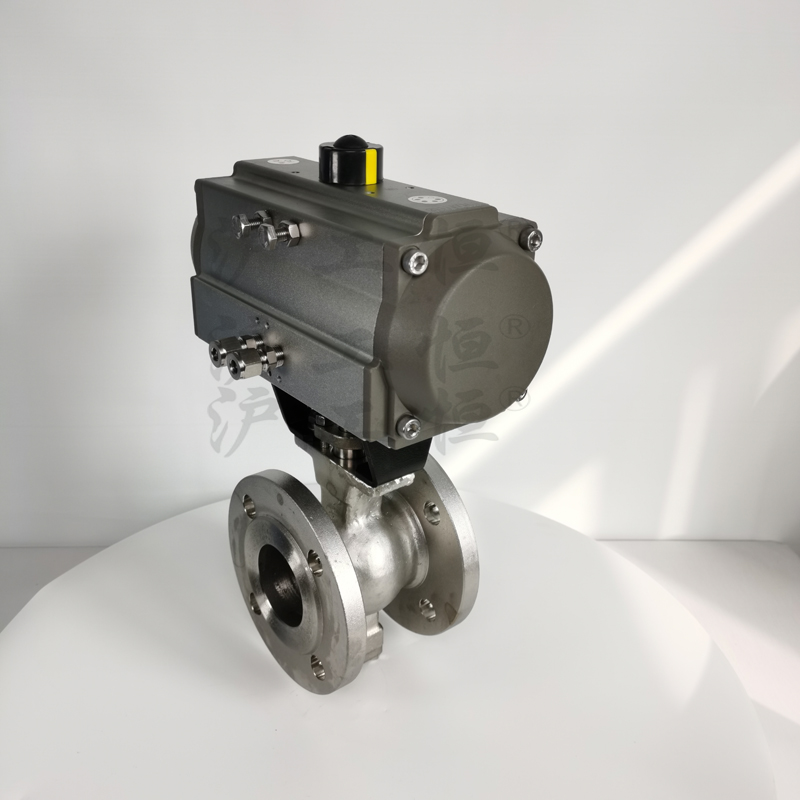

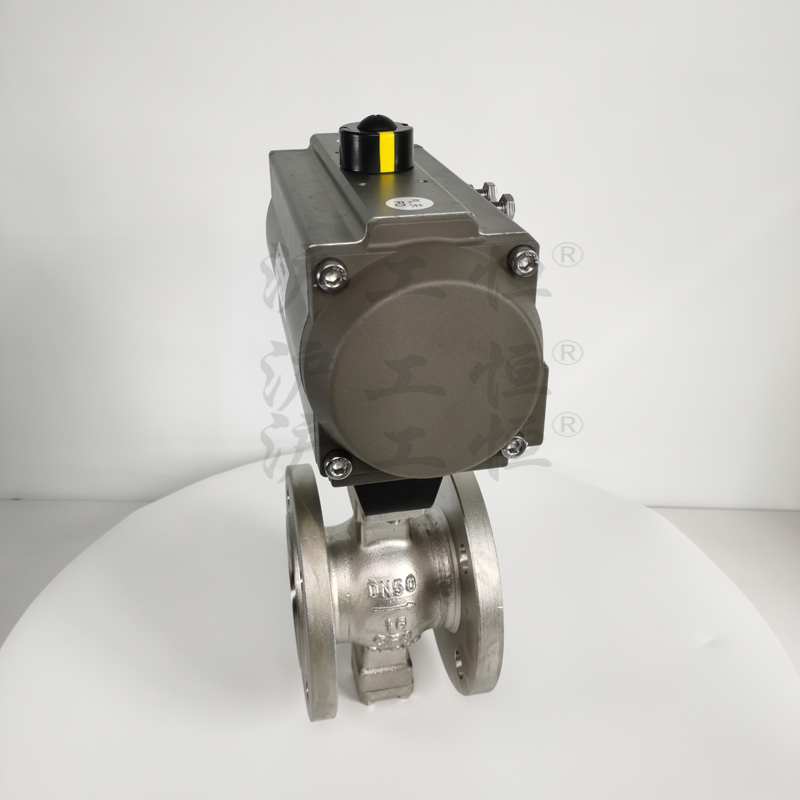

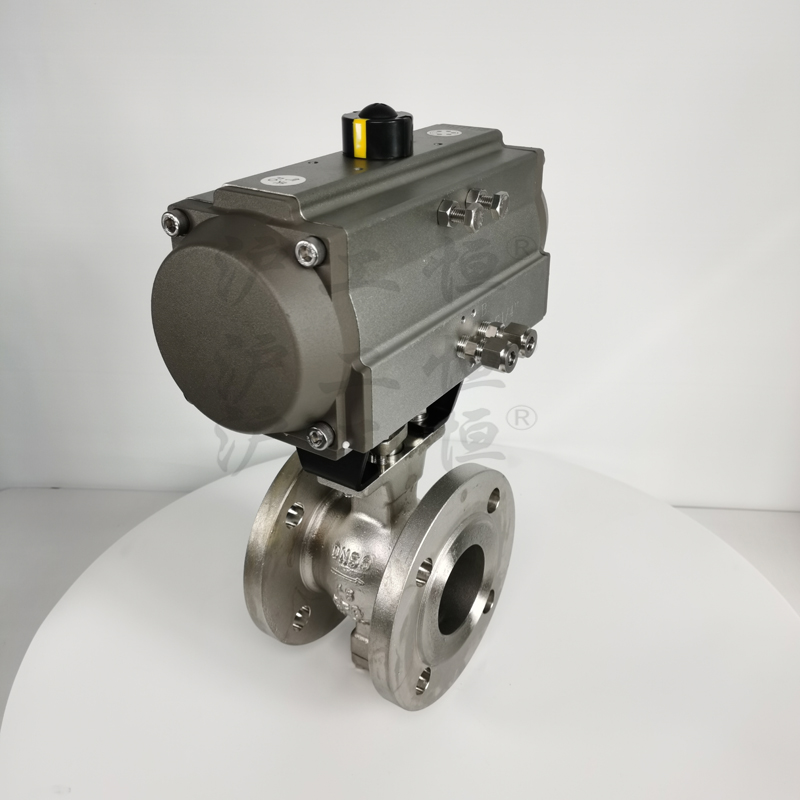

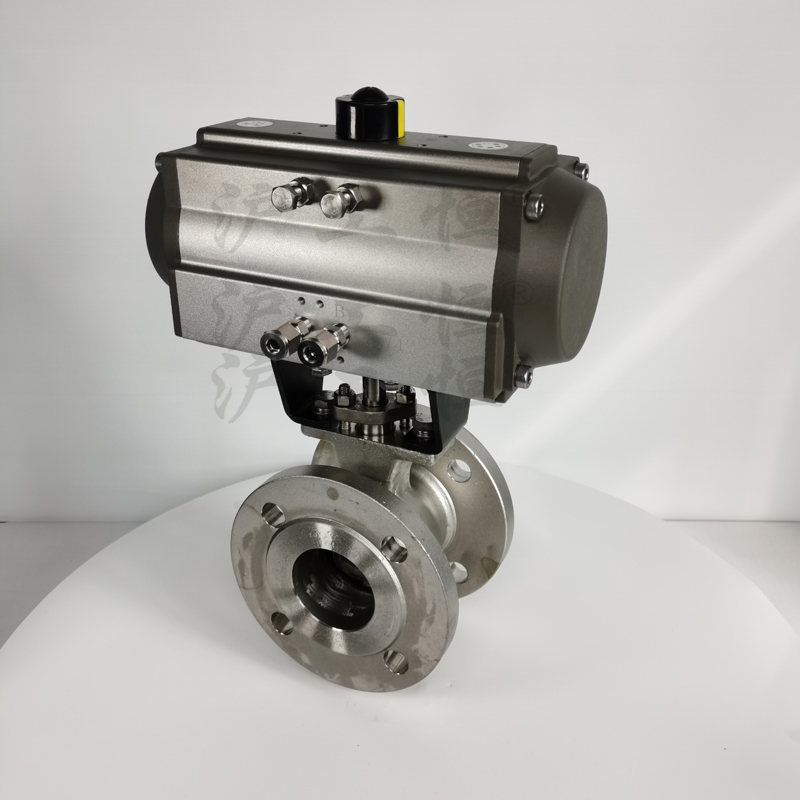

VQ647Y-16P不銹鋼氣動V型球閥
產品概述
氣動V型調節球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能好。球芯與閥座不會產生卡阻或脫離，使用長。球芯上的V形切口與金屬閥座之間具有剪切作用，適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得優。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門具有近似等有分比的流量特性、可調范圍大，還具有調節與定位的功能。
零件材質表
|
零件名稱 |
材質 |
|
|
閥體、閥蓋 |
WCB |
CF 8 |
|
密封圈 |
2Cr13 氮化 |
304 氮化 |
|
球體 |
2Cr13 硬格 |
304 硬格 |
|
閥座、閥桿 |
2Cr13 |
304 |
|
墊片 |
柔性石墨 不銹鋼 |
柔性石墨 不銹鋼 |
|
雙頭螺柱 |
35CrMoA |
1Cr18Ni9Ti |
產品性能規范
|
公稱壓力 |
試驗壓力（MPa) |
適用介質 |
適用溫度 |
|
|
殼體試驗 |
密封試驗 |
|||
|
1.6 |
2.4 |
1.76 |
水、油、氣及高粘度，含纖維、固體顆粒等介質 |
-28℃～≤550℃ |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
應用規范 |
連接法蘭 |
JB79-59GB9113HG20592-97ANSI B16.5 |
||
|
檢驗試驗 |
JB/T9092-99API 598 |
|||
