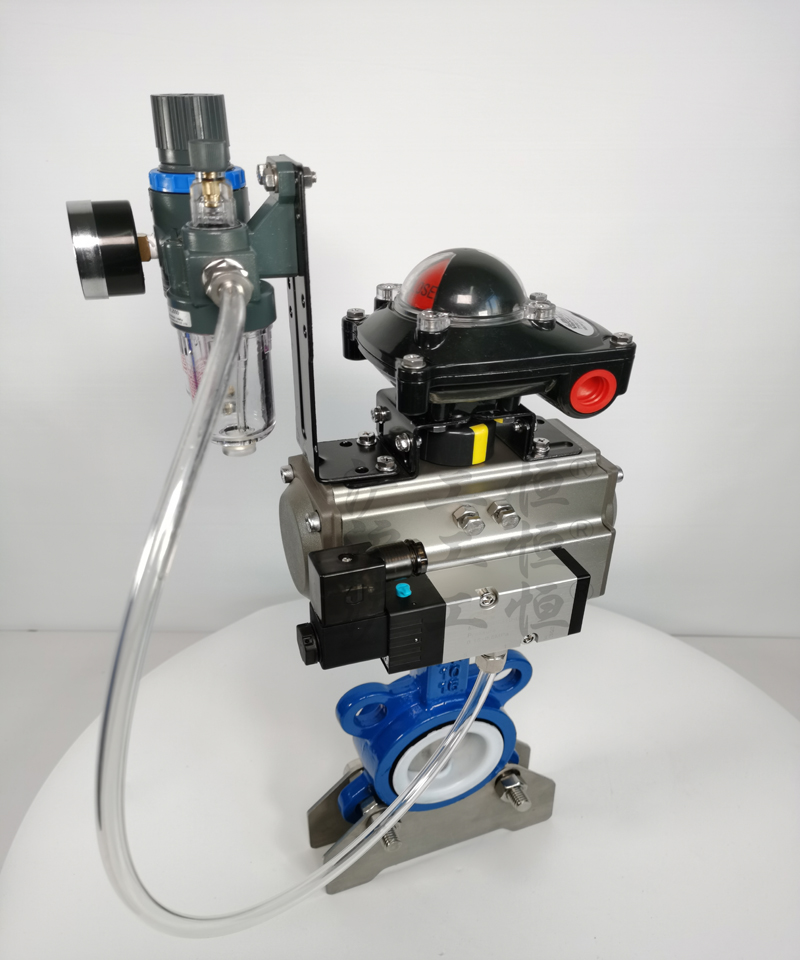

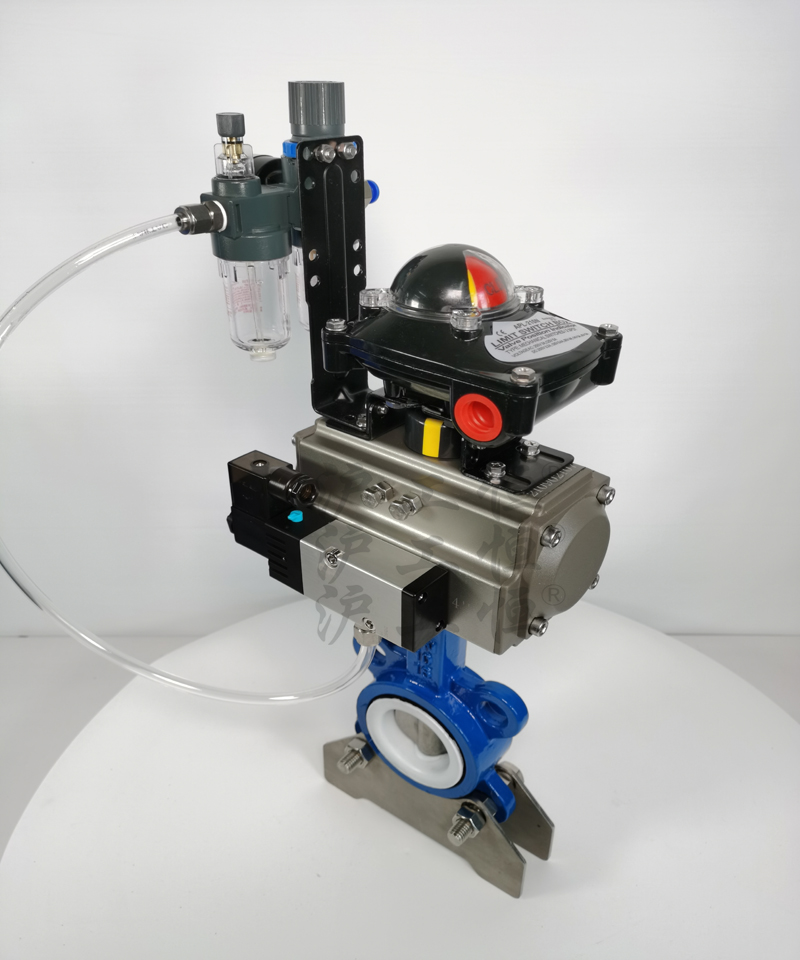

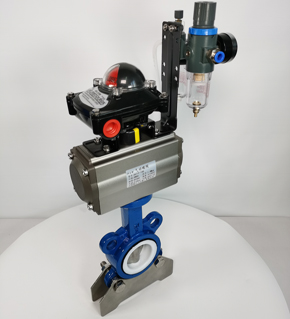

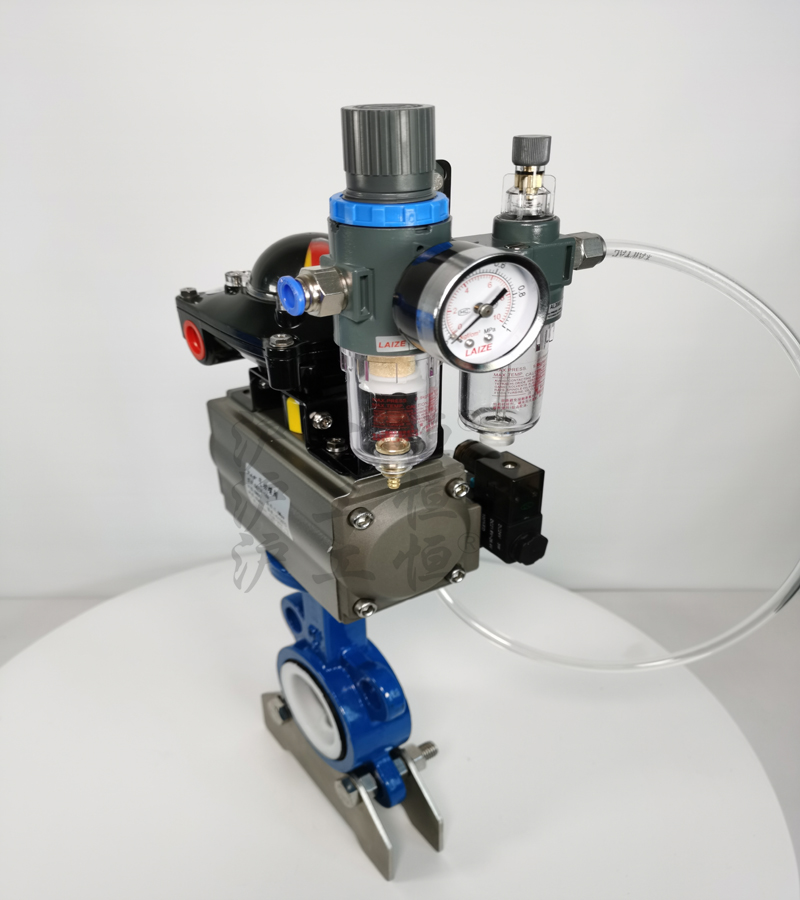

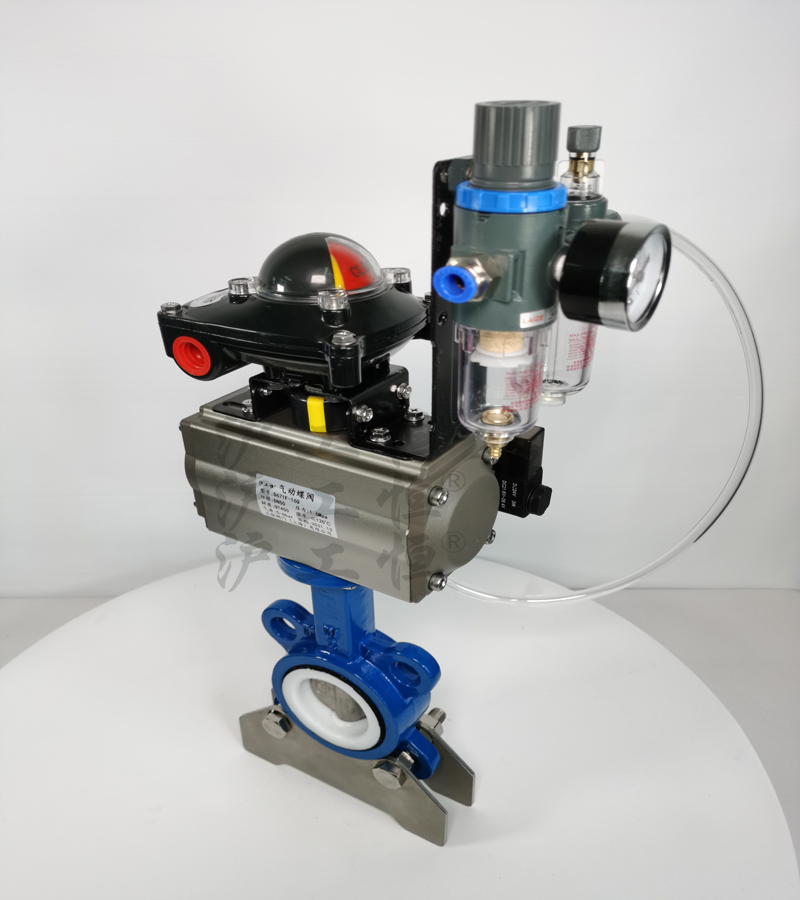

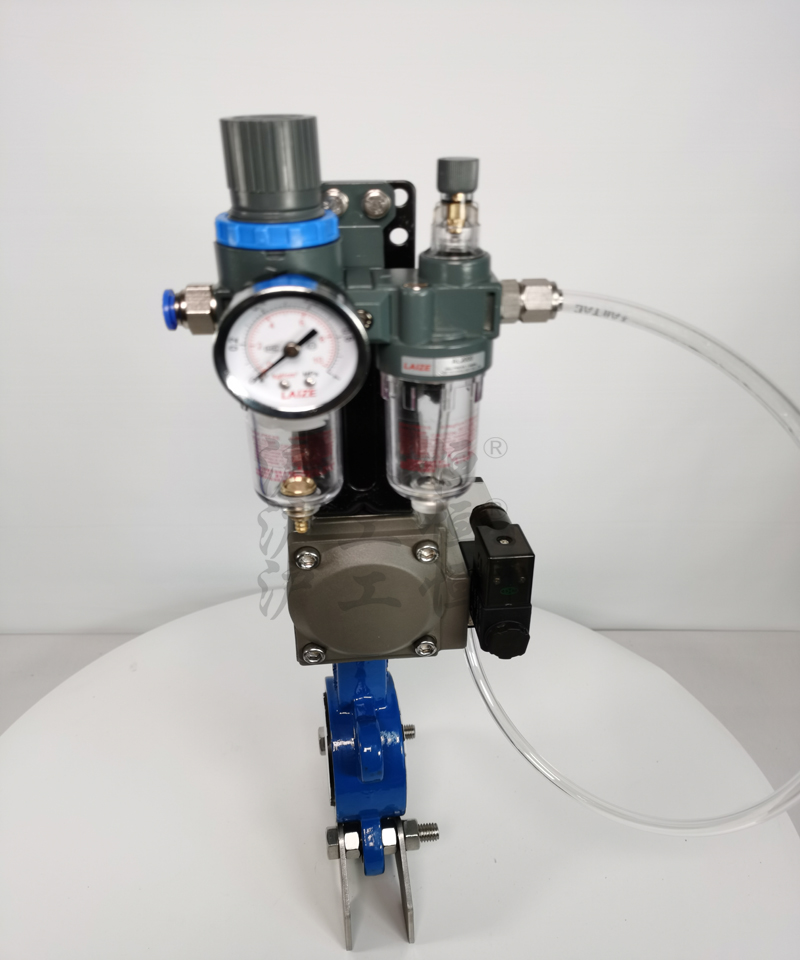

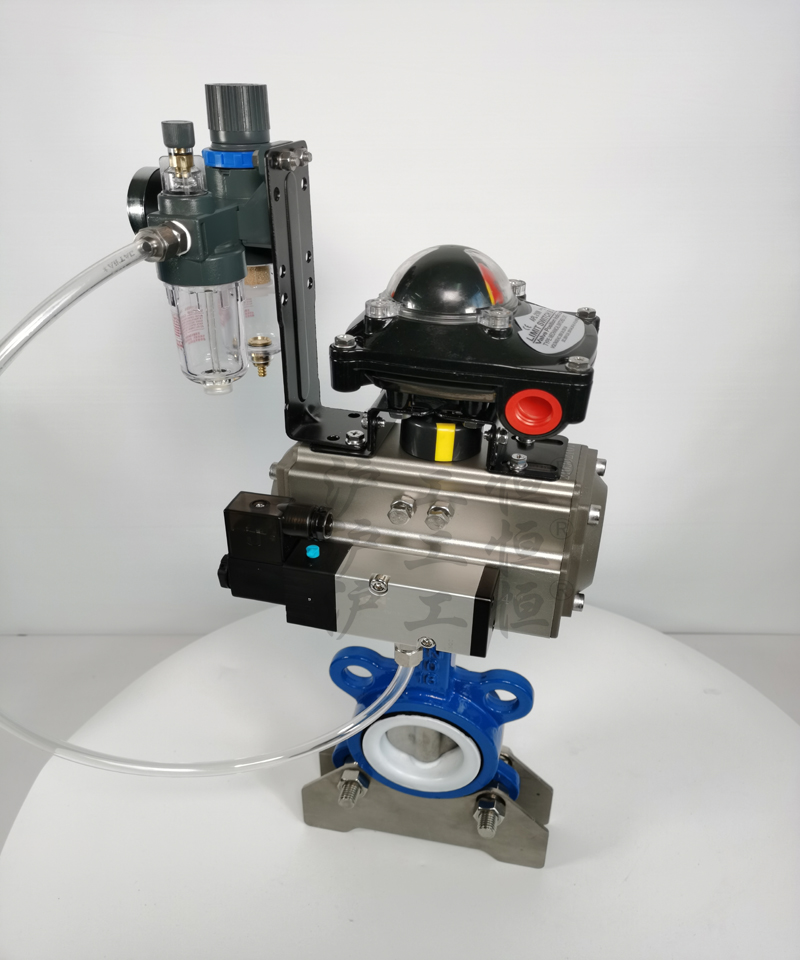

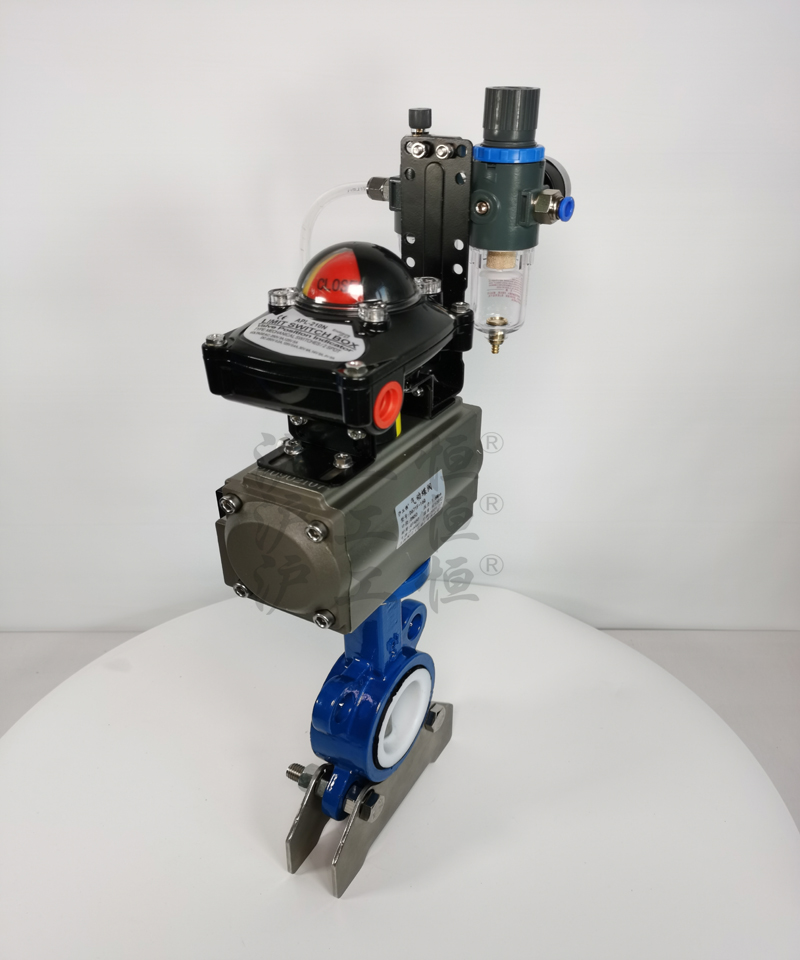

D671F-16Q四氟對夾式氣動蝶閥緊急切斷閥耐腐蝕耐酸堿

日期：2022/09/30 瀏覽：

一、產品介紹：

由氣動活塞式執行器、橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:（1）設計新穎、合理、結構獨特，重量輕，啟閉迅速。（2）操力矩小，操作方便，省力靈巧。（3）可以任何位置安裝，維修方便。（4）密封件可以更換，密封性能可靠達到雙向密封零泄漏。（5）密封材料耐老化、耐腐蝕，使用壽命長等特點。

二、主要技術參數：

1、閥體

閥體形式	直通鑄造蝶閥
公稱通徑	DN50～1000mm
公稱壓力	PN1.0、1.6MPa
法蘭標準	JISB220、JB/T79、ANSIB16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填

閥板形式	垂直板式(蝶形)
流量特性	調節型(近似等百分比)、開關型(線性)

2、執行機構

執行器型號	GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力	400～700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

三、主要性能指標：

公稱通徑	DN（mm）	50～1000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	氣動傳動

四、零件材料

零件名稱	主要材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O
