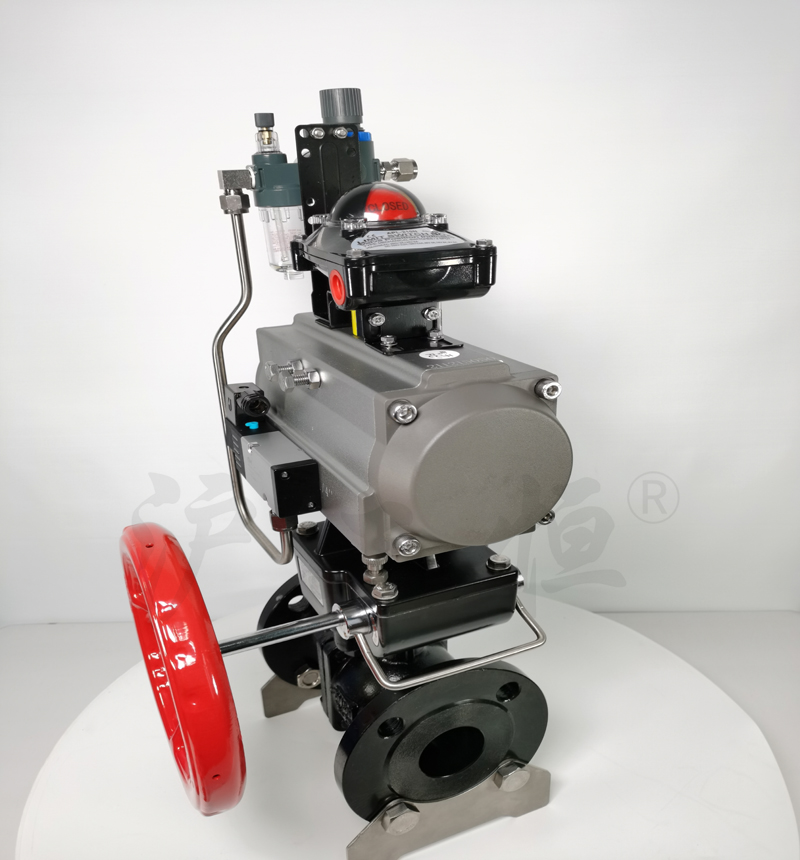

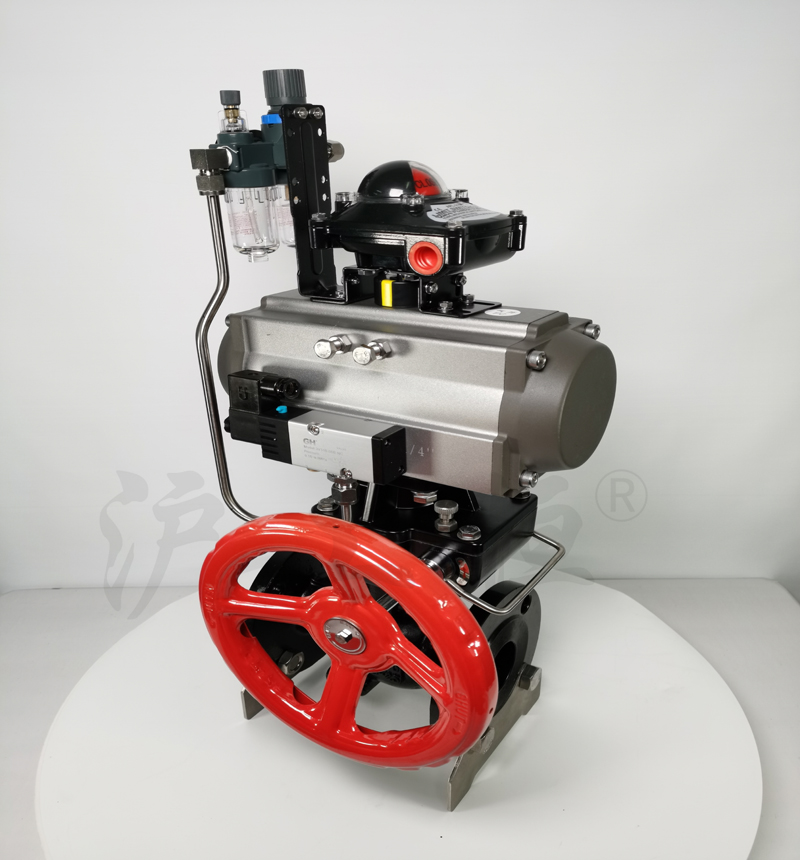

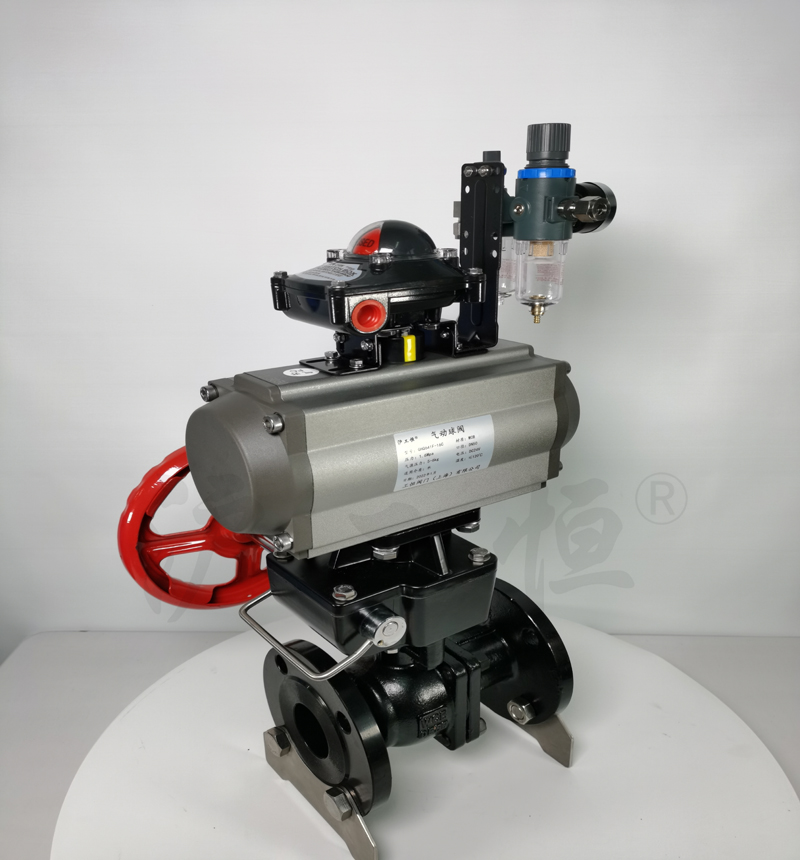

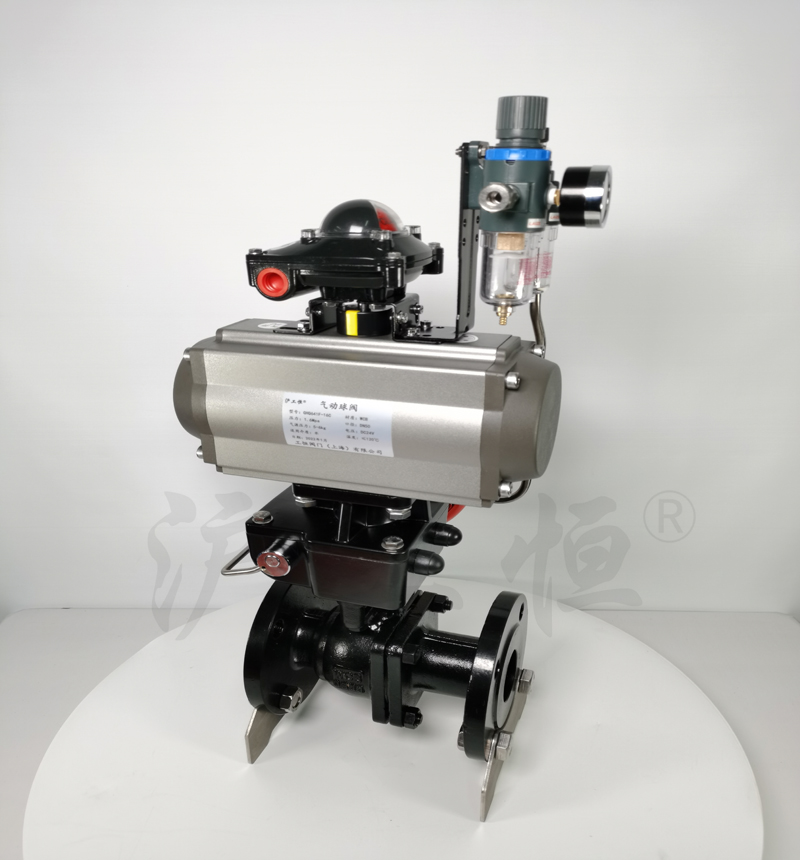

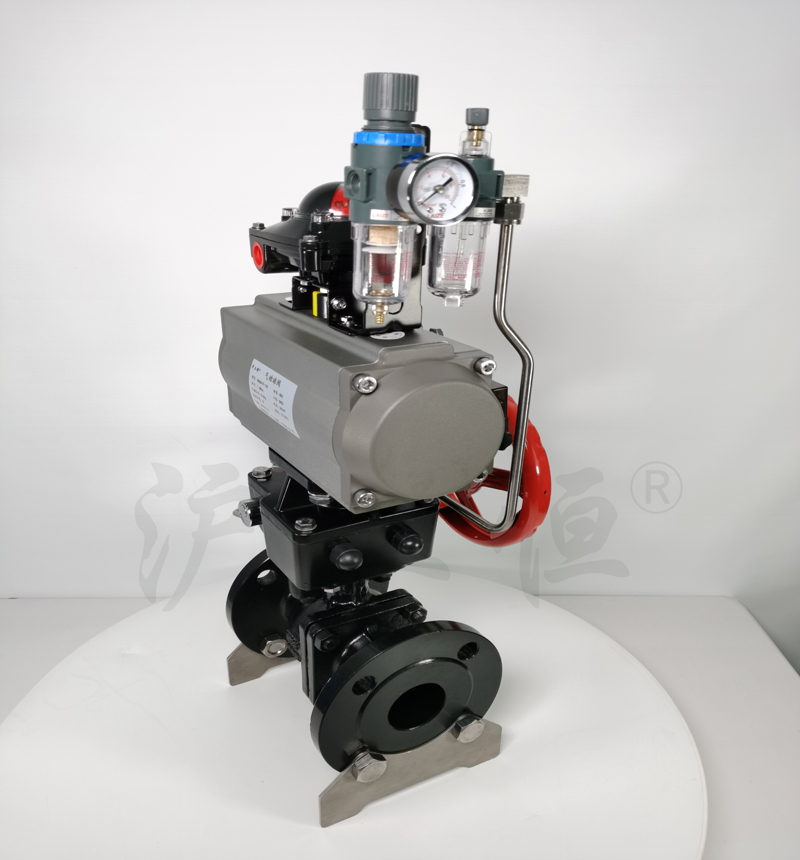

GHQ641F-16C帶手動功能氣動球閥，碳鋼氣動軟密封球閥
產品簡介
GHQ641F-16C帶手動功能氣動球閥是由球閥和氣動執行器組成，氣動球閥的執行器工作帶動閥體能快速的啟閉，速度可達到秒內切斷的效果。氣動球閥主要分為單作用、雙作用、調節型三種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時加配控制箱，就可在遠距離的控制室內進行開關控制。應用于水處理、空氣處理、冶金、天然氣、油品、化工行業、造紙、印染等。
技術參數：
球閥溫度：軟-20℃-200℃、硬-29℃-350℃；設計標準：GB/T12237-1989、DIN3357/1、2:API608法蘭尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；氣缸形式：雙作用、單作用（彈簧復位式）氣源壓力：雙作用4～8bar、單作用5～8bar
主要尺寸及執行器配置(1.6Mpa)
|
公稱通徑DN(mm) |
尺寸(mm) |
執行器型號 |
||||||
|
L |
D |
D1 |
D2 |
f |
Z-Φd |
|||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GTD52/GT63K |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
AW17/AW20S |
|
