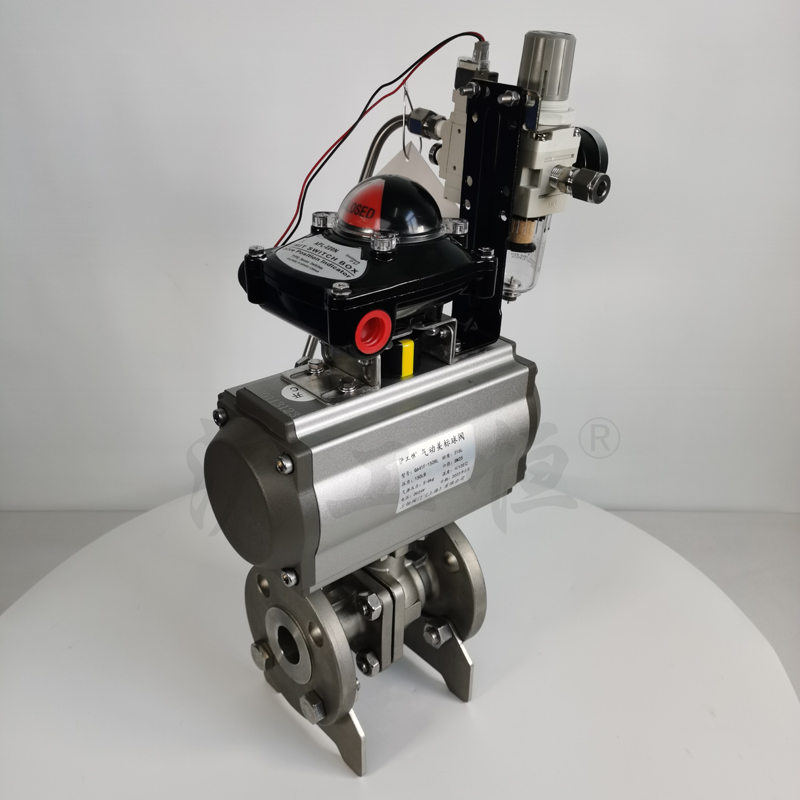

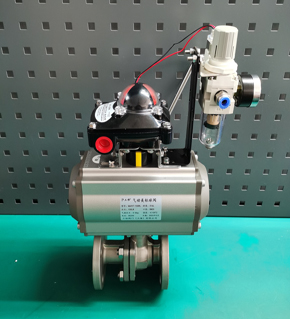

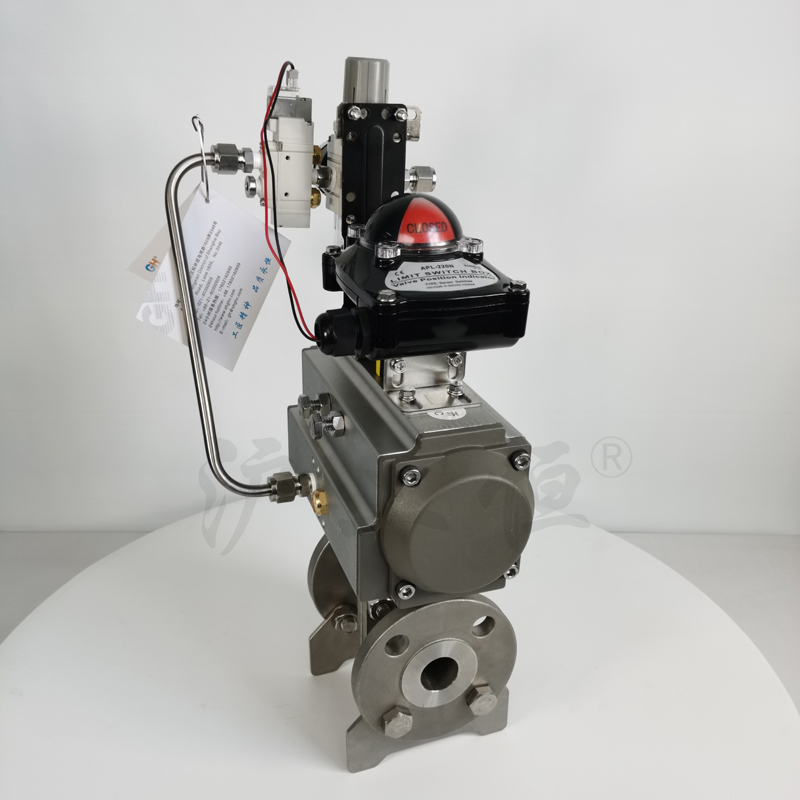

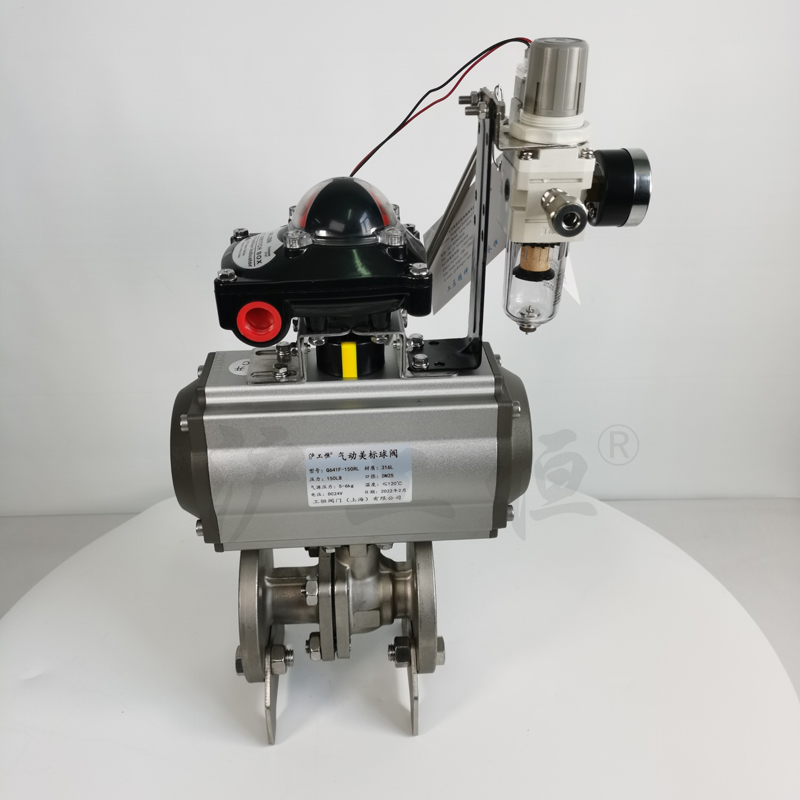

GHQ64F-配SMC電磁閥式氣動美標球閥

日期：2022/07/22 瀏覽：

Q641F-150LB氣動美標磅級球閥Q641F-300LB 產品簡介：
氣動美標球閥Q641F-150LB氣動美標磅級球閥Q641F-300LB氣動美標法蘭球閥/氣動美標不銹鋼球閥/氣動美標碳鋼球閥/氣動美標鑄鋼球閥/氣動美標開關型球閥/氣動美標調節型球閥/氣動帶手動美標球閥/氣動美標軟密封球閥/氣動美標硬密封球閥的閥體通道和連接管徑相等并成直徑，介質幾乎可以毫無損失的流過。按其密封性能可分軟密封閥座及金屬密封閥座。軟密封閥座適用于溫度≤180°的場合，金屬硬密封閥座適用于溫度≤425°的場合。通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

產品特點
1、流體阻力小，氣動美標/日標球閥是所有閥類中流體阻力小的種，即使是縮徑球閥，其流體阻力也相當小。
2、氣動美標/日標球閥裝有止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且氣動美標/日標球閥的密封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故氣動美標/日標球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。氣動執行器采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，
安全可靠。 1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。技術參數和性能 GTD/ATD氣動執行器技術參數 Q641F氣動美標/日標球閥閥體參數類型雙作用活塞式、彈簧復位式公稱通徑 DN15～200mm 氣源壓力雙作用：2-8bar/單作用：4- 8bar 公稱壓力 150Lb、300Lb/10K、20K 輸出力矩雙作用：4N·M～10560N·M 閥軸材質不銹鋼單作用：7N·M～2668N·M 閥體材質碳鋼、304/316/316L不銹鋼工作溫度常溫型：-20℃～80℃（丁jing 橡膠O型圈）球體材質 304/316/316L不銹鋼高溫型：-20℃～160℃（氟橡膠O型圈）閥座密封 PTFE、PPL、金屬密封動作范圍 0～90°±5° 溫度 PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ 接口螺紋 GTD40～GTD83 G1/8″ 適用介質水、石油、粘性流體、漿料、強 GTD110～GTD350/ATD52～氧化性介質等 270 G1/4″ 閥位信號定位器：4～20mA/回信器：全開全關信號特點連線簡單，結構緊湊、阻力小、動作穩定 150Lb外形尺寸公稱通徑DN L L1 H D D1 執行器型號 15 108 130 182 89 60.5 ATD-52 20 117 140 186 98 70 ATD-63 25 127 140 208 108 79.5 ATD-63 32 140 ATD-75 40 165 .5 ATD-75 50 178 186 295 152 120.5 ATD-83 65 190 220 306 178 139.5 ATD-92 80 203 254 329 190 152.5 ATD-105 100 229 296 384 229 190.5 ATD-125 125 356 384 420 254 216 ATD-160 150 394 501 440 279 241.3 ATD-190 200 457 533 506 394 298.5 ATD-210 300Lb外形尺寸公稱通徑DN L L1 H D D1 執行器型號 15 140 140 182 95 66.5 ATD-63 20 152 140 186 117 82.5 ATD-63 25 165 ATD-75 32 178 .5 ATD-83 40 190 220 269 156 114.5 ATD-92 50 216 254 295 165 127 ATD-105 65 241 296 306 190 149 ATD-125 80 283 296 329 210 168 ATD-140 100 305 384 384 254 200 ATD-160 125 381 501 420 279 235 ATD-190 150 403 533 440 318 270 ATD-210 200 502 602 506 381 330 ATD-240根據不同控制和要求可選擇下列附件：回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。手輪機構：轉動手輪機構，可實現手動開、關閥。電氣定位器：輸入4～20mA信號,實現閥門調節功能。訂貨說明 1、氣動執行器類型：雙作用、單作用 2、介質類型、溫度、壓力 3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
