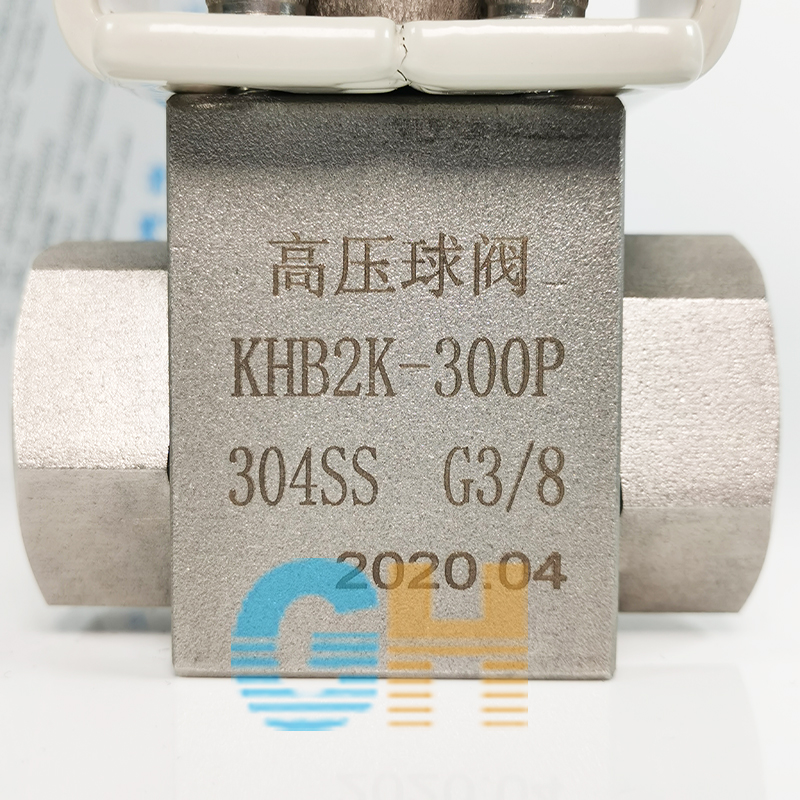

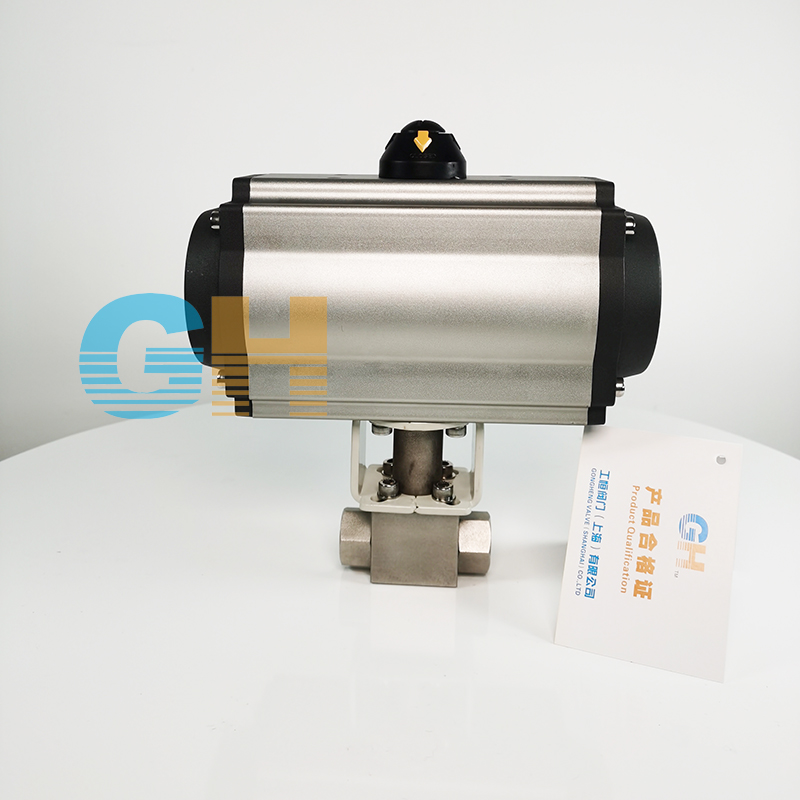

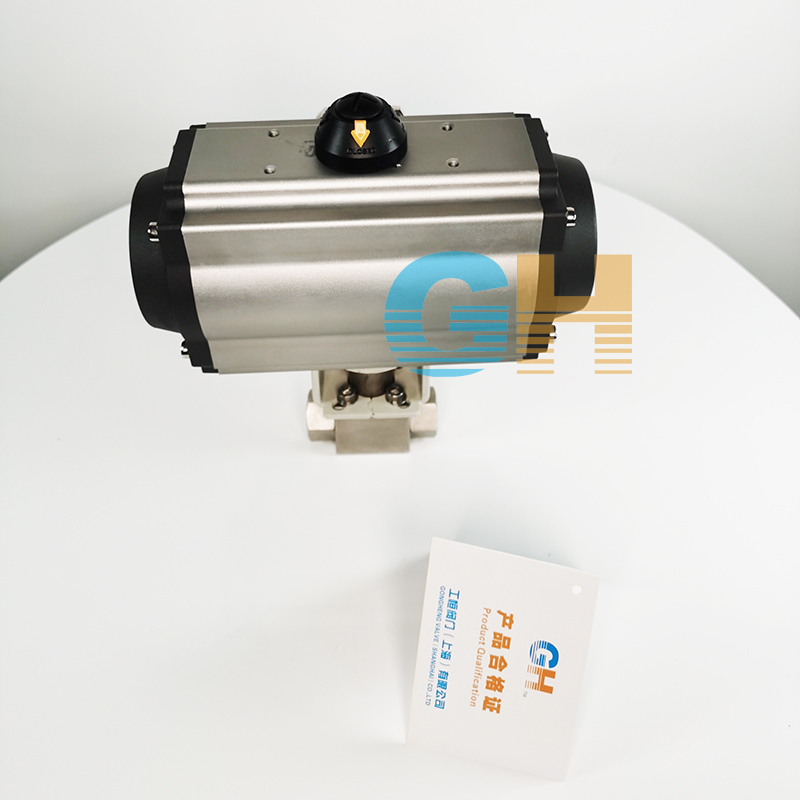

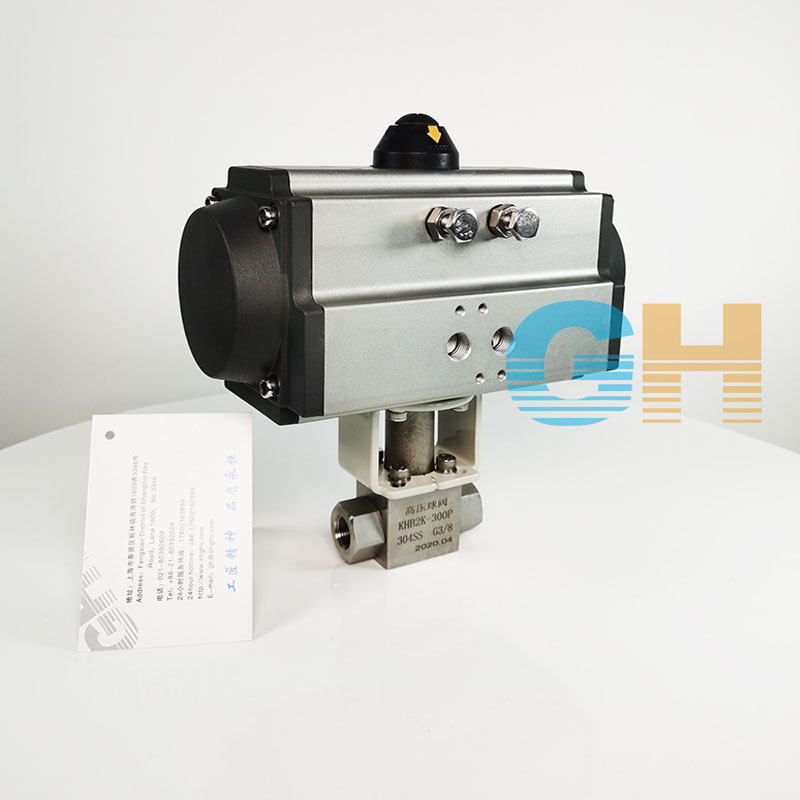

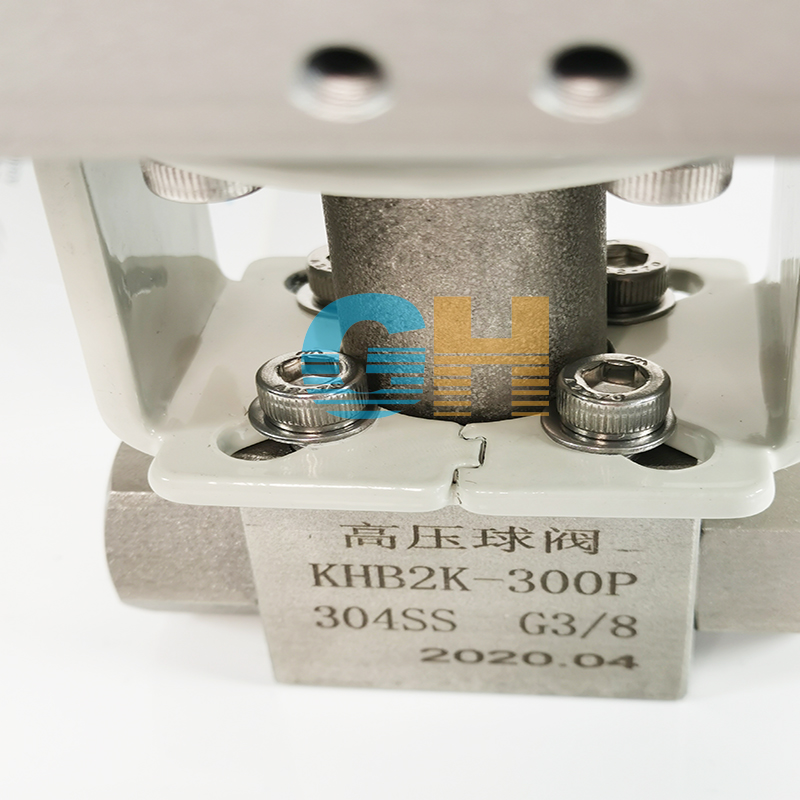

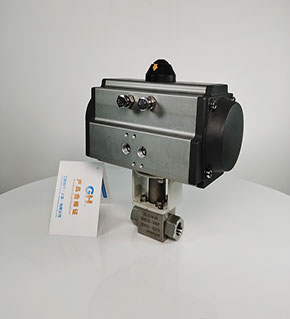

KH2BX-300P氣動高壓螺紋球閥-氣動高壓直通螺紋球閥
日期:2021/08/16
瀏覽:
| 品牌 : | 滬工恒 | 型號 : | KH2BX-300P |
| 材質 : | 不銹鋼 | 連接形式 : | 螺紋 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-DN200 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |
產品詳情
Product details
Product details
一、氣動高壓螺紋球閥 概述
氣動高壓螺紋球閥包含多種結構形式有氣動高壓內螺紋球閥、氣動高壓三通螺紋球閥、氣動高壓外螺紋球閥,都是由不同鍛打結構式球閥閥體和氣動執行器組成,廣泛用在石油、化工、發電、供水等行業,特別適合高壓場合且對閥門安裝控件有限制的場合使用。
二、氣動高壓螺紋球閥 技術參數
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 閥體形式 | 整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上) | |||||||||||
| 公稱壓力 | PN16.0、25.0 MPa;ANSI 150、300、600、900LB | |||||||||||
| 連接形式 | 法蘭式、焊接式、螺紋式(適用于PN16MPa以內) | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 閥芯形式 | O型球體閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 動作范圍 | 0~90°、0~360° | |||||||||||
| 泄露量Q | 按GB/T4213-92,小于額定KV0.01% | |||||||||||
| 基本誤差 | 帶定位器:小于全行程的±2% | |||||||||||
| 可調范圍 | 250:1 | |||||||||||

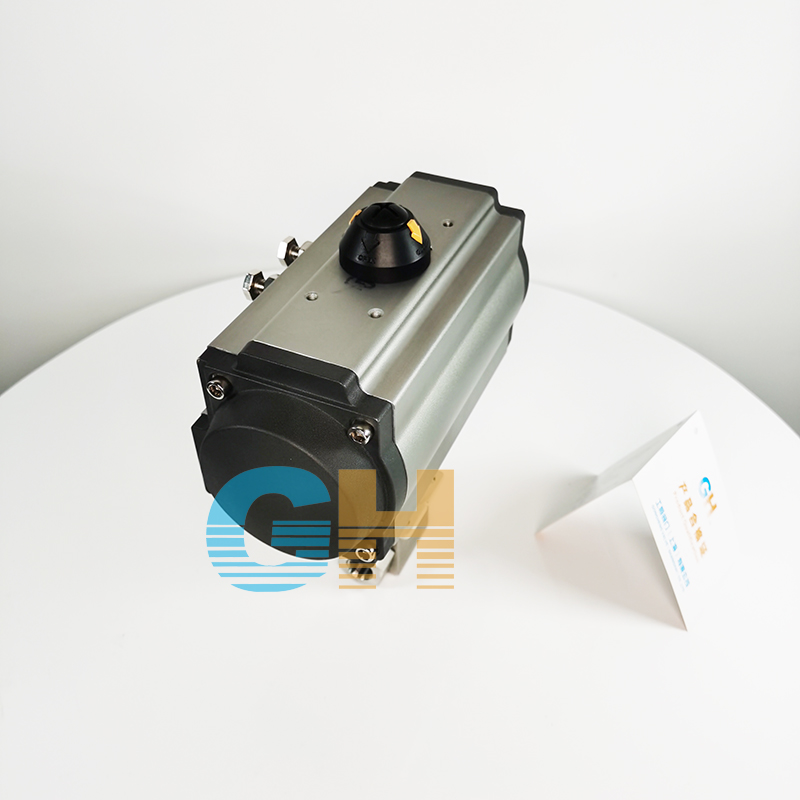

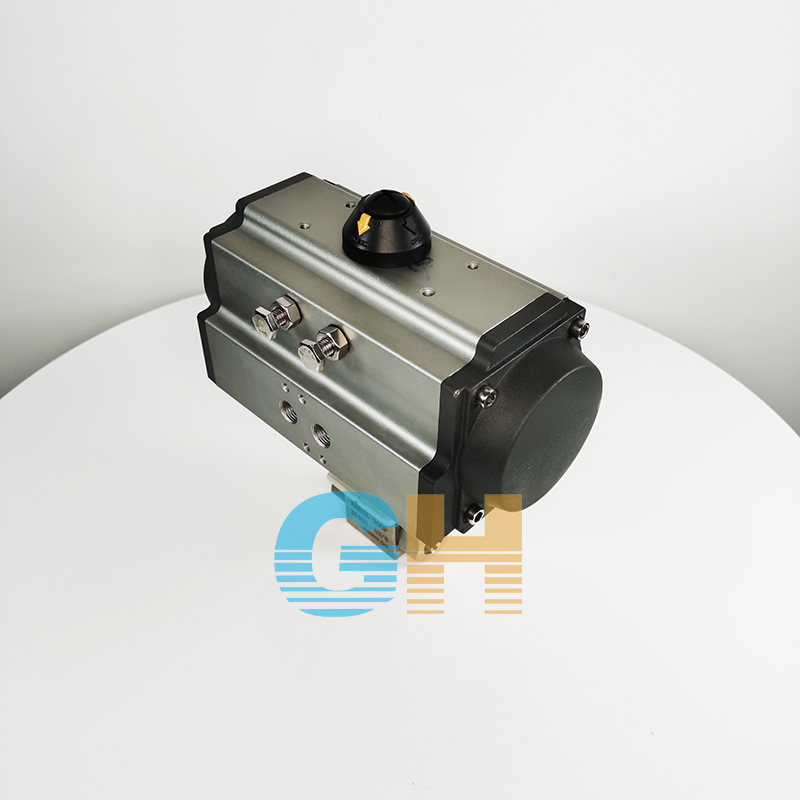

| 配置執行機構 | GT、AT、ST、SR系列單雙作用氣動執行器 | |||||||||||
| 控制方式 | 開關兩位控制能、4~20mA模擬量信號控制 | |||||||||||
三、氣動高壓螺紋球閥 性能規范
| 公稱通徑DN(mm) | DN15-300 | |||||
| 公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低壓氣密試驗 | 0.5~0.7 | |||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||








溫馨提示:本文中所有文字、數據、圖片均只適用于參考,KH2BX-300P氣動高壓螺紋球閥-氣動高壓直通螺紋球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。
