DJ661F氣動低溫緊急切斷閥-液氮LNG專用切斷閥

日期：2021/08/16 瀏覽：

品牌 :	GH/工恒	型號 :	DJ661F
連接形式 :	螺紋	材質 :	不銹鋼
公稱通徑 :	DN15-DN200	適用介質 :	液氮，液氧，液氬，，液乙烯等
壓力環境 :	常壓	工作溫度 :	常溫
標準 :	國標	外形 :	中型
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	形態 :	球式
類型(通道位置) :	二通式

產品詳情
Product details

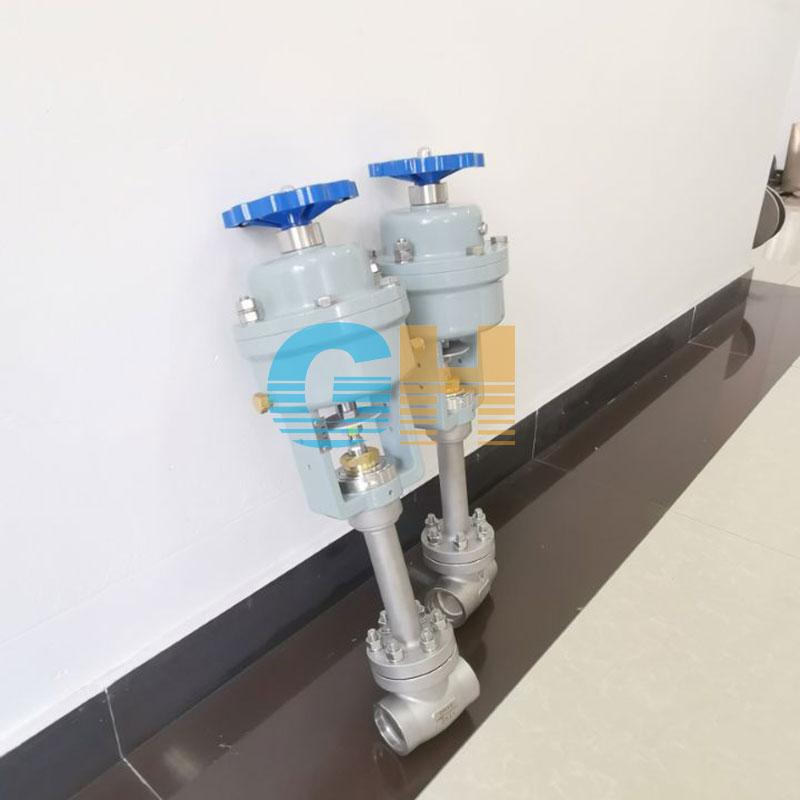

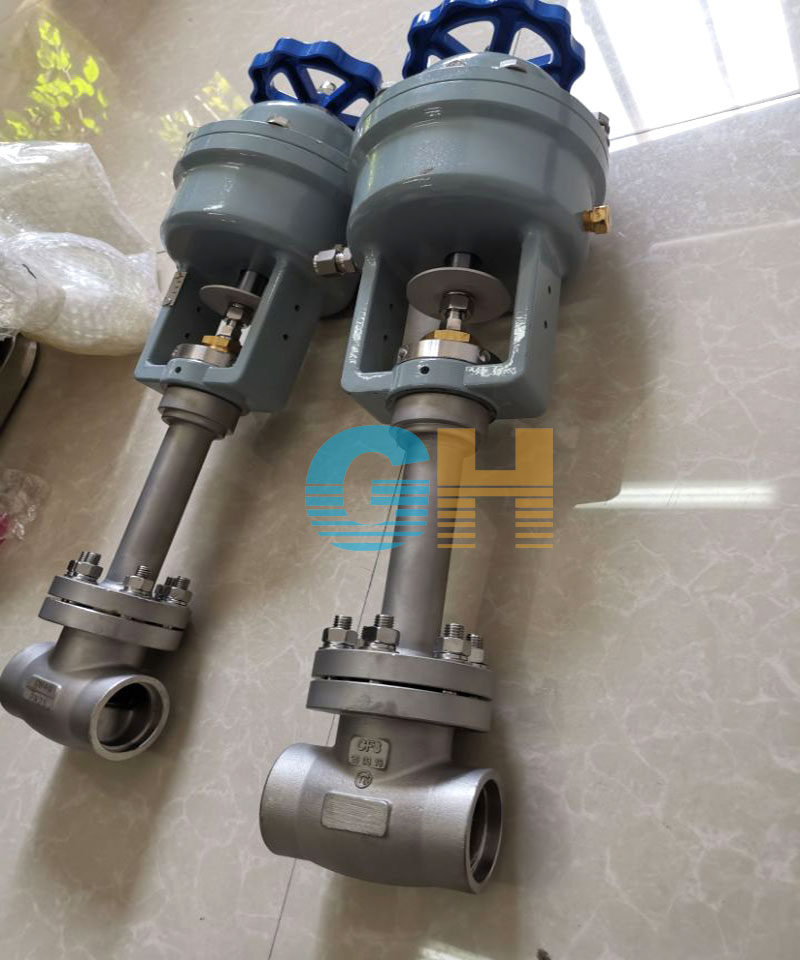

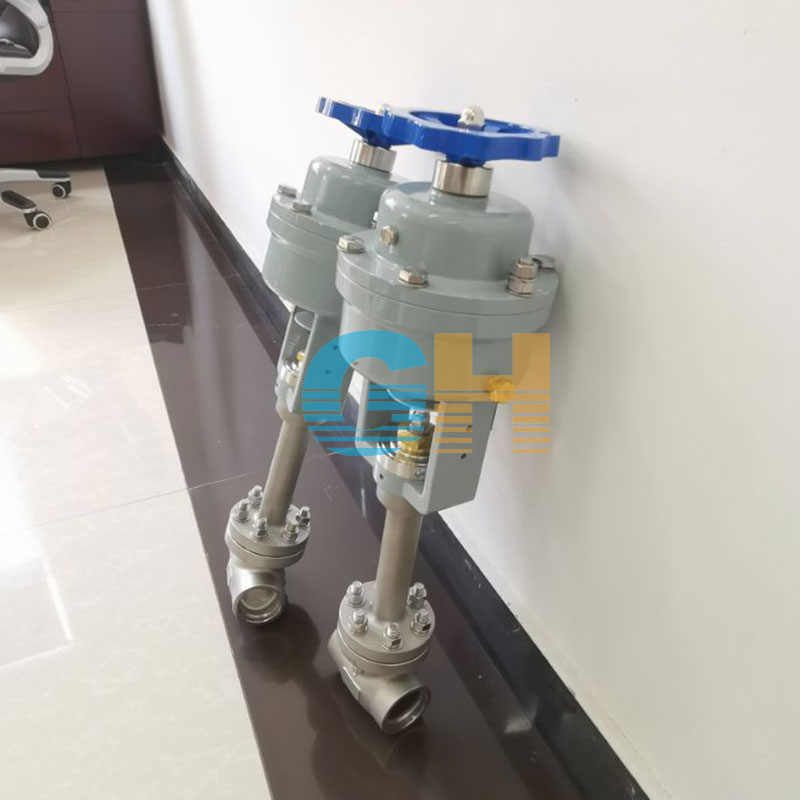

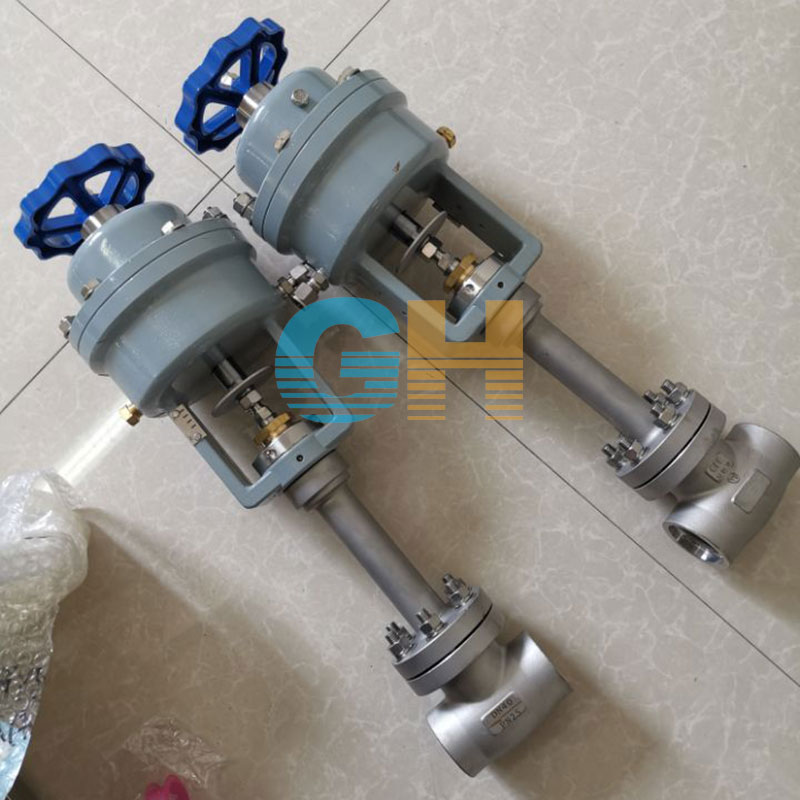

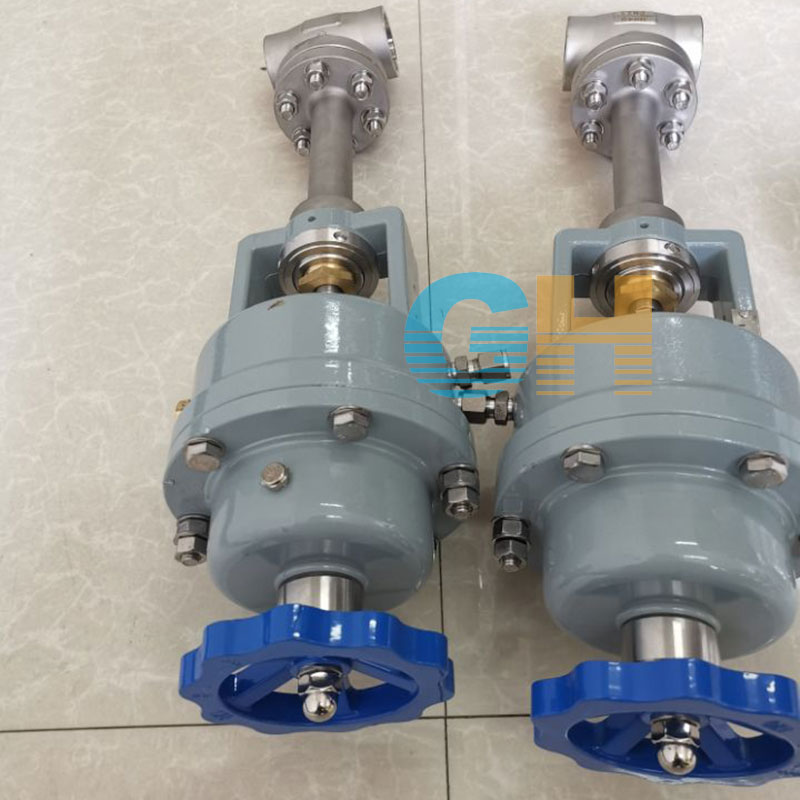

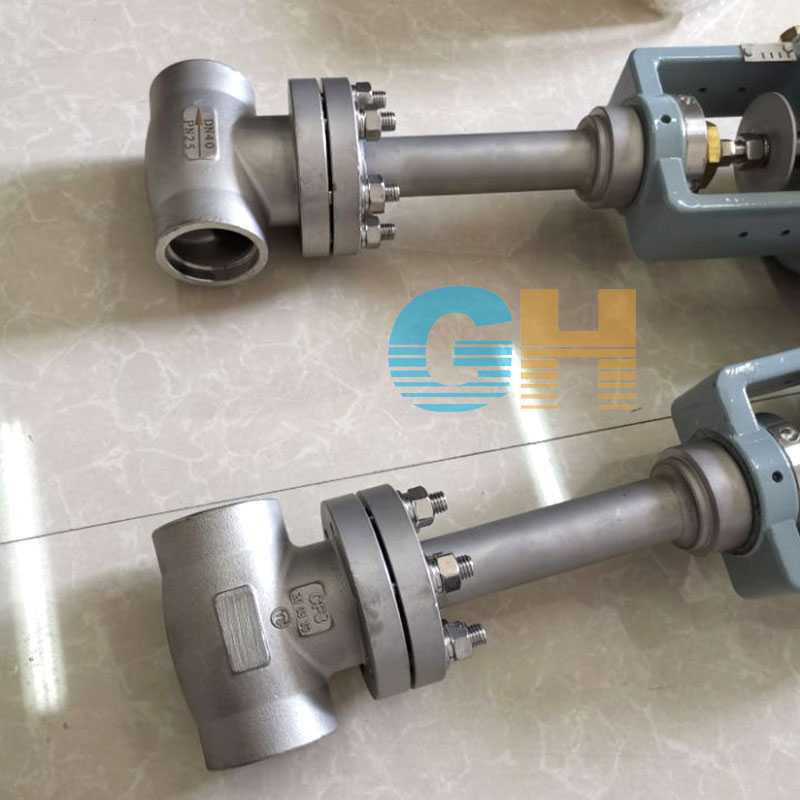

氣動低溫緊急切斷閥DJ661F-40P是一種專用于低溫介質場合使用的切斷類型閥門。當氣缸充入指定壓力時,活塞上升帶動閥桿開啟閥門,關閉時釋放氣缸內氣體, 活塞在彈簧的作用下帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉；旋轉頂部的手輪帶動閥桿與閥瓣向上運動，可手動開啟閥門。

氣動低溫緊急切斷閥DJ661F-40P產品說明書資料介紹

氣動低溫緊急切斷閥DJ661F-40P由低溫切斷閥+氣缸兩大部分組合而成配合三聯件可以實現遠程自控又叫自控低溫閥，選用三聯件時候需要注意現場是否需要防爆訂貨時要明確以免發生安全事故，適用于低溫貯槽、槽車和罐車上切斷和流通介質，并在出現故障時能及時切斷介質。這種新型閥門具有結構簡單、體積小、重量輕、密封可靠、操作方便、啟閉靈活、適用性廣等優點，廣泛應用于LO2、LN2、LAr、LNG、LHe及其它低溫介質,具有防火、防靜電、防爆功能。

主要技術參數

公稱通徑：DN25 ~DN100
公稱壓力：1.6MPa 2.5 MPa 4.0 MPa
使用溫度：-196 ℃ 至+75℃
適用介質：液氮，液氧，液氬，液化，液乙烯等（LNG、LO2、LN2、LAAr）
材料：閥體，手輪：鑄不銹鋼汽缸，支架：鑄鋁閥桿：不銹鋼
其他：焊接形式：插焊，也可加接管成對焊
注意事項：忌油
氣缸氣源壓力：0.3~0.6mpa
緊急切斷溫度：70±5℃
強度試驗壓力：2.4mpa
靜密封試驗壓力：1.76mpa

主要零件材料

閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
密封圈：PTFE或PCTFE
氣缸、支架：鑄鋁

結構原理

在氣缸充入（氮氣或者壓縮空氣）推動活塞上升帶動閥桿開啟閥門,關閉時釋放氣缸內氣體, 活塞在彈簧的作用力下推動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。

操作使用

1、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。
2、當事故發生時，閥門線圈立即通電，觸發閥門快速關閉并進入自鎖狀態。此時，即使斷電，閥門仍處于自鎖狀態，不會自動重新打開。
3、該閥采用先導式閥瓣，易于打開。即使壓力達到6bar，也很容易打開。直徑大于DN125。杠桿手柄用于使閥門節省人力并且快速。
4、當工作人員處理事故并手動重新打開閥門時，將恢復供氣。注意：也可根據要求提供帶斷電的常閉緊急切斷閥。

尺寸表

焊接式尺寸表

通徑DN	A	H	h	D0	RA	b	重量KG
20	90	400	200	100	25.5	8	6
25	100	400	200	100	32.5	8	6.2
32	110	468	204	120	38.5	10	10.5
40	120	523	230	120	45.5	10	10.7
50	150	523	230	120	57.5	15	17.8
65	180	651	250	120	76.5	15	20.5
80	210	736	320	160	89.5	15	32.1
100	250	736	320	160	108.5	20	50.4
125	300	1020	470	300	133.5	25	68.6
150	350	1050	500	300	159.5	25	95.4
200	430	1150	600	300	219.5	25	151.1

法蘭式尺寸表

通徑	尺寸(mm)										重量KG
DN(mm)	A	H	h	D	D1	D2	Z-Ф	b	f	D0	重量KG
20	150	400	200	105	75	55	4/14	16	2	100	7.9
25	160	400	200	115	85	65	4/14	16	2	100	8.8
32	190	468	204	135	100	78	4/18	18	2	120	14.5
40	200	523	230	145	110	85	4/18	18	2	120	15.4
50	230	523	230	160	125	100	4/18	20	3	120	23.8
65	290	651	250	180	145	120	4/18	22	3	120	28.5
80	310	736	320	195	160	135	8/18	22	3	160	42.1
100	350	736	320	215	180	155	8/18	24	3	160	64.4
125	400	1020	470	245	210	185	8/18	28	3	300	88.6
150	480	1050	500	280	240	210	8/23	30	3	300	125.4
200	600	1150	600	335	295	265	12/23	34	3	300	191.1

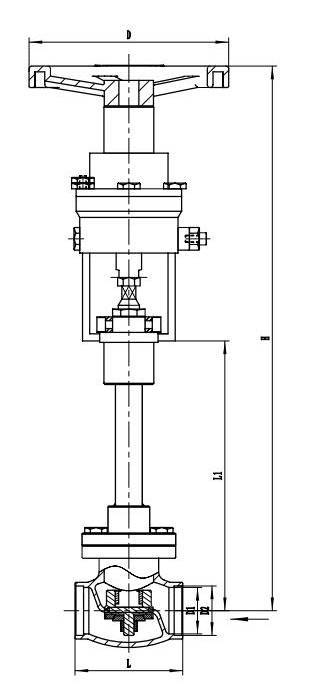

尺寸圖

使用說明

低溫切斷閥宜存放在干燥室內，閥門應輕放，產品表面不得有任何磕、碰、劃傷等缺陷；
安裝時應注意介質的流動方向，由閥頂上方向下流動；
焊接時，用手輪將閥門開啟，使閥頂密封面與閥體密封面脫離，防止焊接產生的高熱傳導給密封件造成變形損壞；
管道安裝好后，應吹除干凈；
氣缸氣源接頭處接管為為Φ6*1或Φ12*1（DN125以上）的銅管或不銹鋼管。
