WD671X不銹鋼軟密封對夾式氣動蝶閥-氣動對夾蝶閥

日期：2021/08/14 瀏覽：

加工定制 :	是	品牌 :	滬工恒
型號 :	D671X	材質 :	不銹鋼
連接形式 :	對夾	結構形式 :	垂直板式
適用介質 :	水、污水、蒸氣、油品等。	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	直通式	口徑 :	DN32-DN800
公稱通徑 :	DN32-DN800

產品詳情
Product details

『對夾軟密封蝶閥』適用于各種輕重工業及樓宇管道?！緦A軟密封蝶閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

產品名稱	氣動對夾式軟密封蝶閥
產品型號	D671X、D671XP、D671J、D671XN、D671F
公稱通徑	DN32～DN800
壓力范圍	1.0MPa-1.6MPa
閥體材質	鑄鐵球墨鑄鐵、鑄鋼、不銹鋼304/316/316L

產品概述：

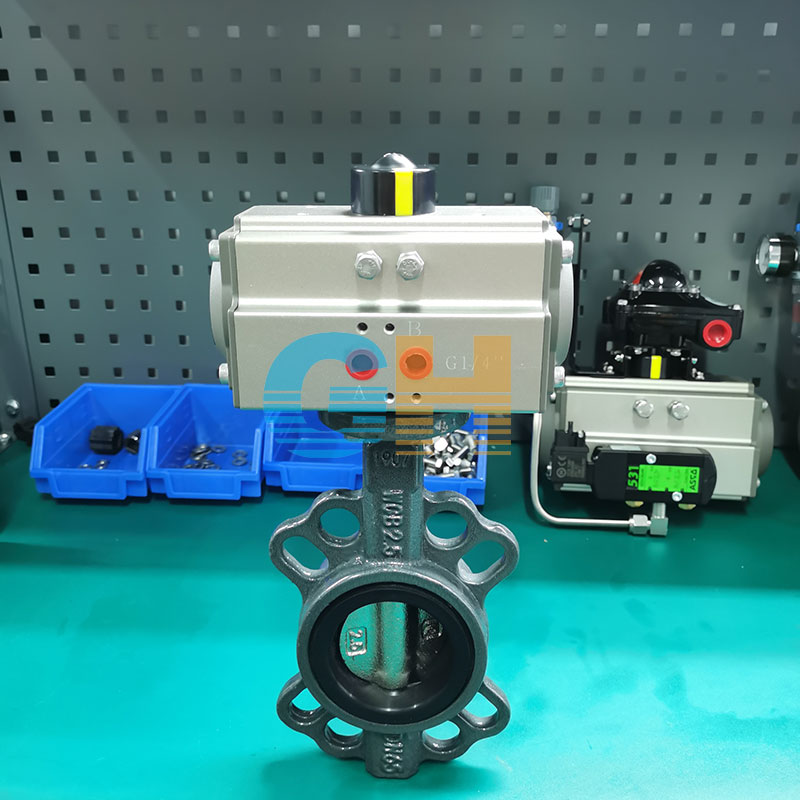

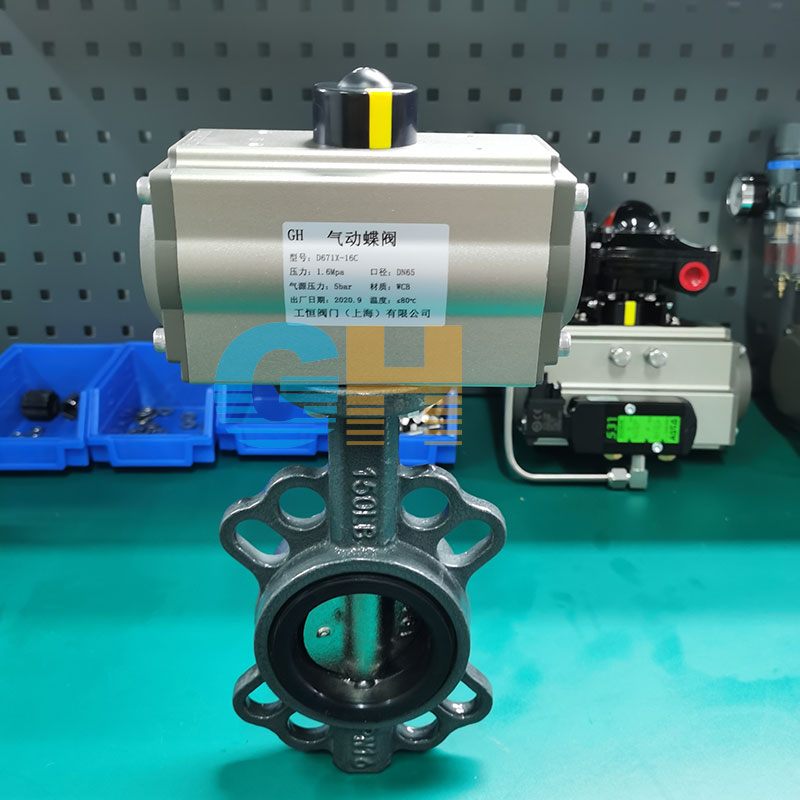

WD671X不銹鋼軟密封對夾式氣動蝶閥-氣動對夾蝶閥主要由閥體、閥軸、閥板、閥座、加長桿及驅動機構（手柄、蝸輪蝸桿、氣動裝置或電動裝置）等組成，靠驅動機構帶動轉軸及閥板旋轉以實現啟閉和控制流量的目的。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

結構特點：
1、設計簡單、合理、結構緊湊，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等。

制造標準：
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

主要技術參數：

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

蝶閥密封材料選用和適用溫度：

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1
耐溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

連接尺寸：

公稱通徑(DN)	L	D1	D	z-φd	H	H0	A
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
