Q661F-160-氣動鍛鋼高壓球閥-氣動高壓球閥

日期：2021/08/14 瀏覽：

品牌 :	滬工恒	型號 :	Q661F-160
材質 :	鍛鋼	連接形式 :	焊接
結構形式 :	浮動球球閥	公稱通徑 :	DN6-DN80mm
適用介質 :	水、氣體等	壓力環境 :	高壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

高壓氣動球閥
一、氣動高壓球閥概述

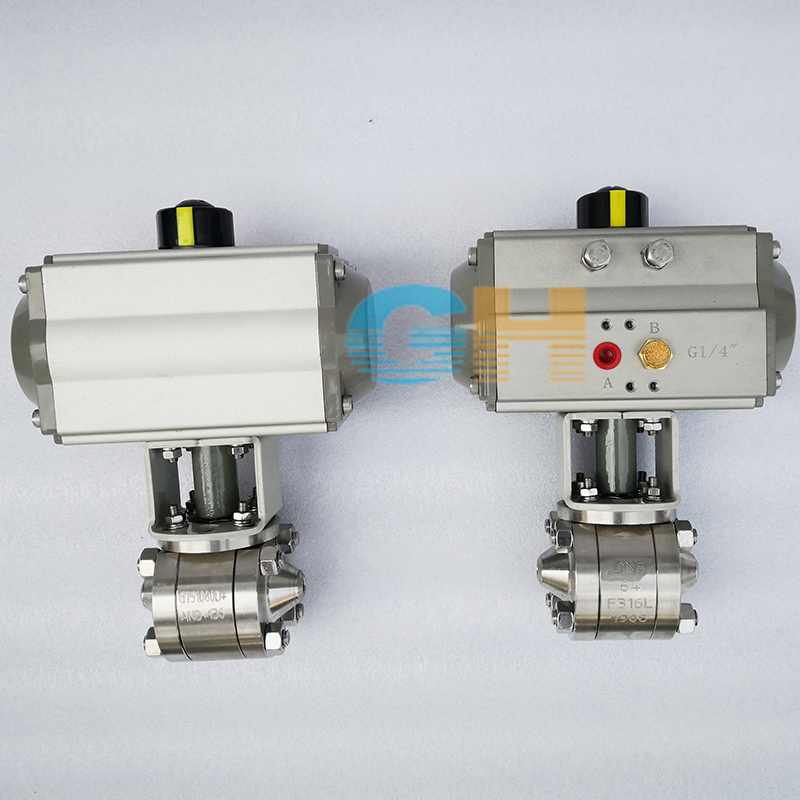

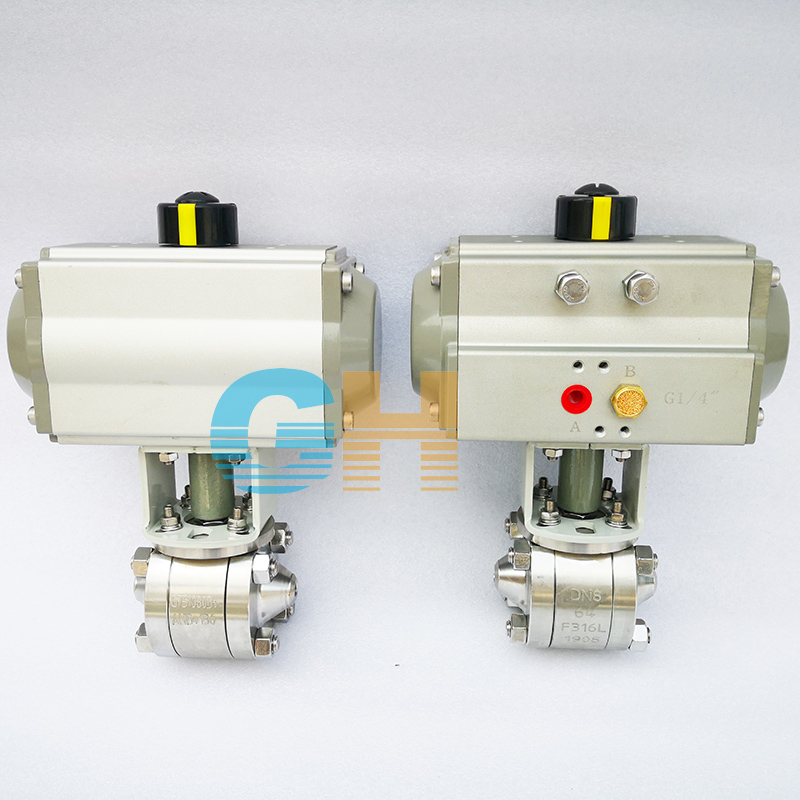

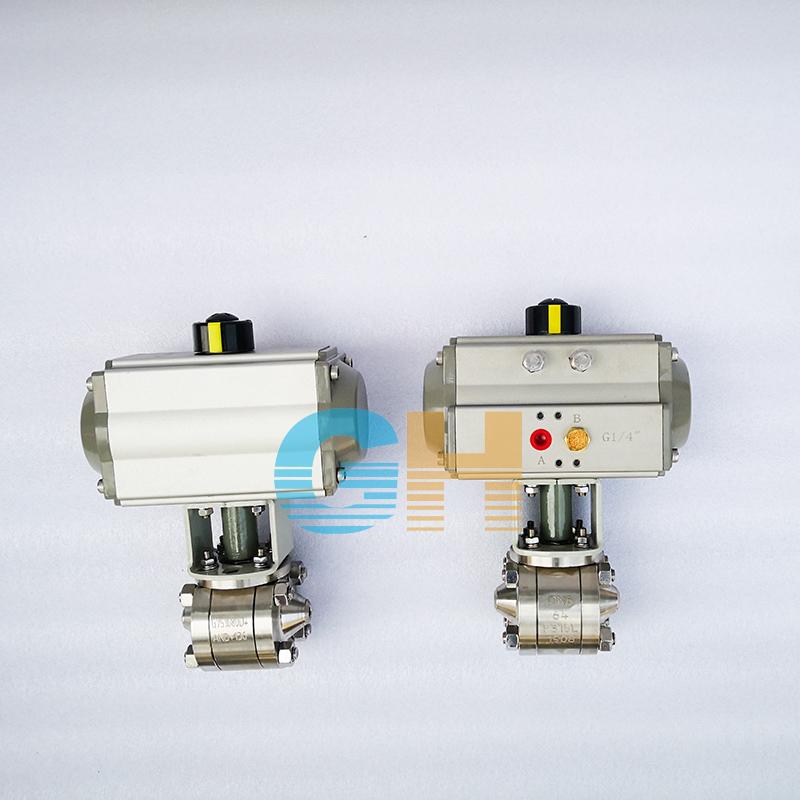

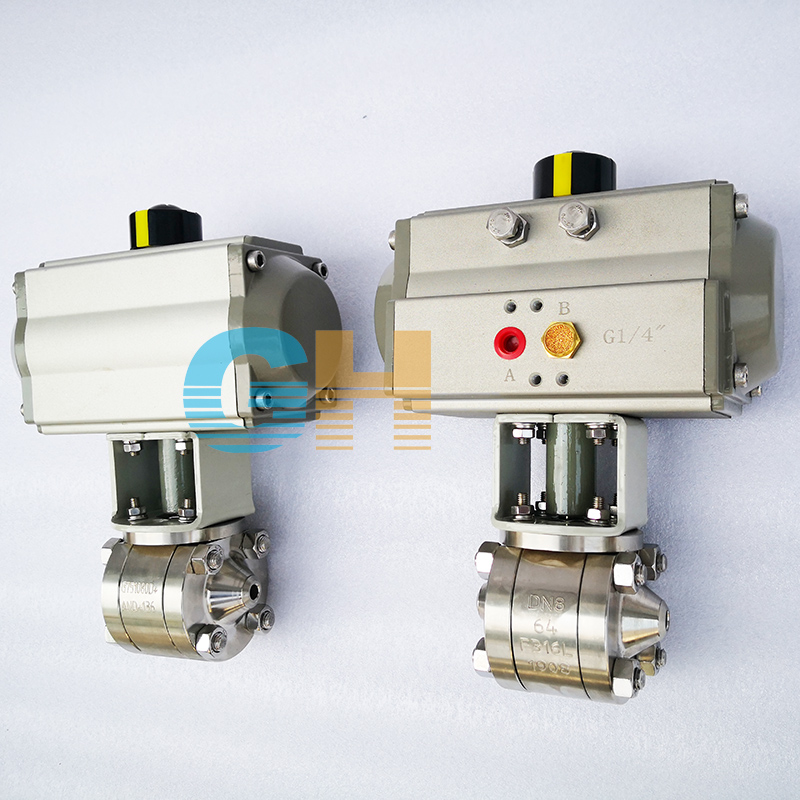

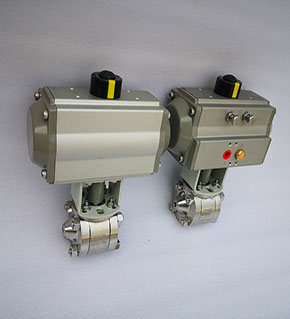

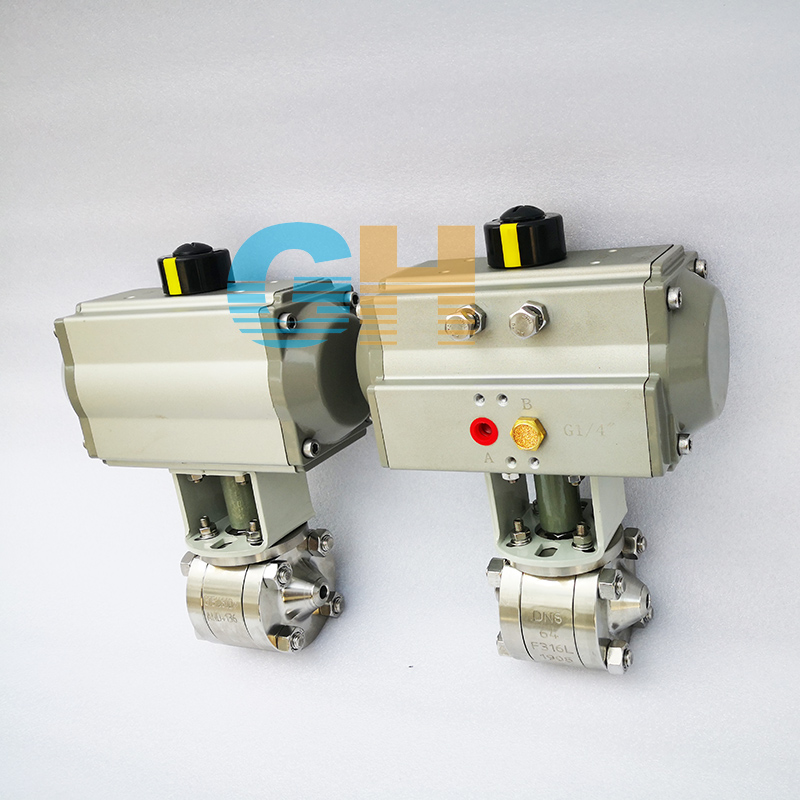

Q661F-160-氣動鍛鋼高壓球閥-氣動高壓球閥是由鍛鋼高壓閥體及活塞式氣動執行器組成。氣動高壓球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在大工作壓力下能夠保持其結構的抗壓均勻性。氣動高壓球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。主要適用于水、油、氣等非腐蝕性介質和
腐蝕性介質。氣動高壓球閥廣泛應用于化工、石油、冶金、等行業及含
介質、雜質多、腐蝕嚴重的天長輸管線。

二、氣動高壓球閥主要技術參數
氣動高壓球閥 (焊接式)
閥體形式：三段式鍛造閥體
公稱通徑：DN15～300mm、1/2"～12"
公稱壓力：國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB
法蘭標準：ANSI、GB、JB、HG等
連接形式：法蘭式、焊接式、螺紋式(適用于PN10MPa以?xún)?nèi))
閥蓋形式整體式：壓蓋型式、螺栓壓緊式密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、編織填料、柔性石墨

三、對焊鍛鋼高壓球閥主要外形尺寸和重量

GTD/ATD氣動執行機構技術參數		閥體參數
類 型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～100mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	16、32MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	碳素鋼、不銹鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	碳素鋼、304/316/316L不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304/316/316L不銹鋼
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、碳素纖維＋PTFE、對位聚苯
動作范圍	0～90°±5°	溫度	(溫度≤200℃)、(溫度≤200℃)
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	適用介質	水、油、蒸氣、
接口螺紋	GTD110～GTD350/ATD100～200 G1/4″	適用介質	水、油、蒸氣、
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	耐高溫、一體化結構、阻力小、多種長度

四、對焊鍛鋼高壓球閥主要外形尺寸和重量Q61N-160/320

公稱通徑DN	L	A	H	H1	16Mpa重量	32Mpa重量
壓力	16/32	16/32	16/32	16/32	僅供參考	僅供參考
10	150	60	220	58	4	4.5
15	170	70	220	60	4.5	5
20	190	80	250	75	6.5	7
25	205	95	250	80	8	9
32	230	110	300	96	16	18
40	260	120	400	111	22.5	24
50	330	140	400	128	35	38
65	360	150	500	180	48	52
80	380	160	600	200	67	72
100	430	188	800	245	116	124
-	-	-	-	-	-	-
-	-	-	-	-	-	-
