第四節調節閥用膨脹系數法計算流量系數

日期：2021/04/26 瀏覽：

140計算流量系數Kv的膨脹系數法公式是什么樣？

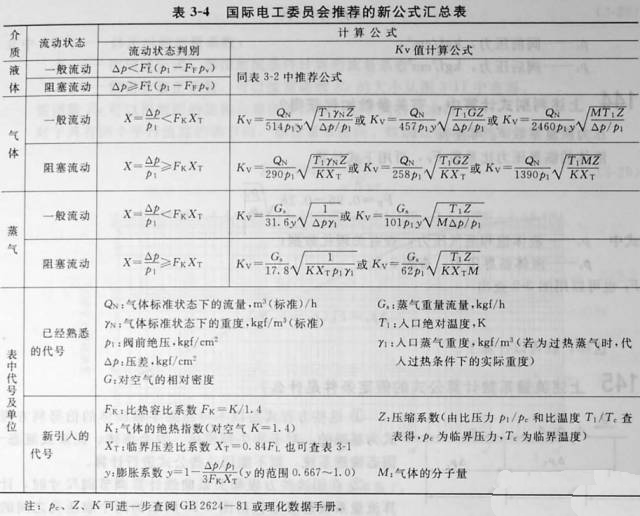

膨脹系數法公式見表3-4。

141電工委員會（IEC）為什么要膨脹系數法？

膨脹系數法比起平均重度修正法顯得稍復雜些，引入了8個參數。其中物理參數4個：

K、Kc、Tc、M；查閱參數1個：z；計算的參數3個：Xt、Fk、Y。但因?yàn)槠溆型晟频男拚?xiàng)，圖表數據可查，因而計算作起來思路明確。由于這種方法引入Xt而考慮了壓力恢復，計算精度一般比平均重度修正法高些，尤其對高壓力恢復閥更為顯著。由于這種方法應用氣體壓縮系數z，修正一般氣體的偏離，提高了氣體流量系數的計算精度，所以被IEC作為標準而使用。

142計算流體流量系數按幾種情況進行？

在計算液體流量系數時，按三種情況分別進行計算：非阻塞流、阻塞流、低雷諾數。在用判別式判定之后，用相應的不同的公式進行計算。

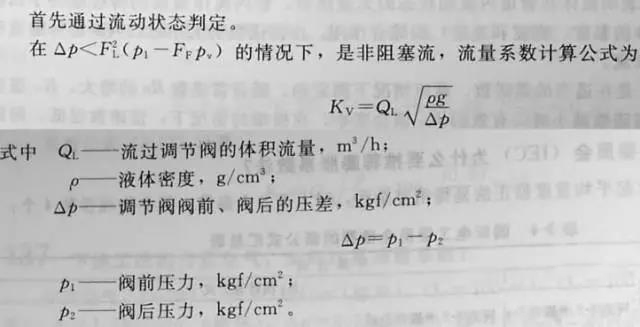

143非阻塞流怎樣判定和計算？

144上述判別式計算中，在關參數如何獲得？

145上述流量系數計算公式的假定條件是什么？

①這些方程式是以不可壓縮牛頓流體的伯努利方程式為基礎的。對于非牛頓流體、混合流體、泥漿或液態-固態輸送系統，則不能用這些公式進行計算。

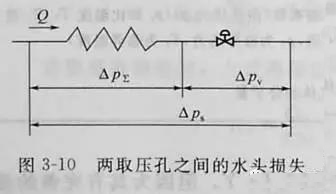

②在用這些方程和關系曲線計算調節閥尺寸時，計算流量系數是假定包括圖3-10所示的兩個取壓孔之間的全部水頭損失。
這些說明對阻塞流計算公式同樣適用。

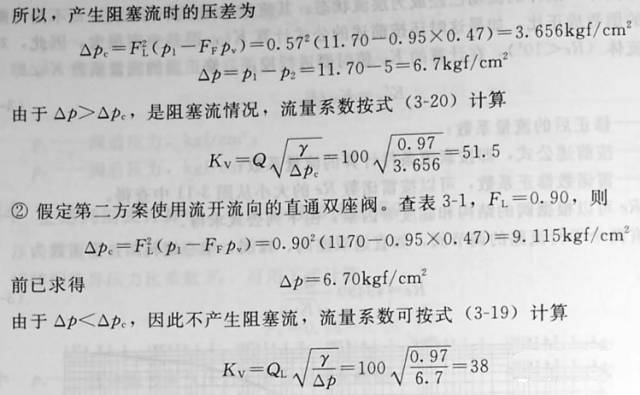

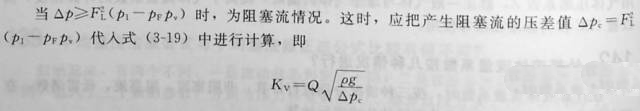

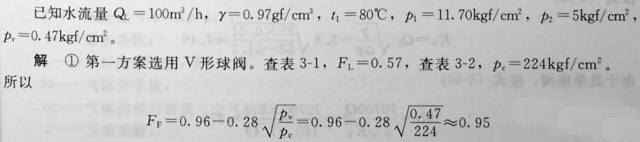

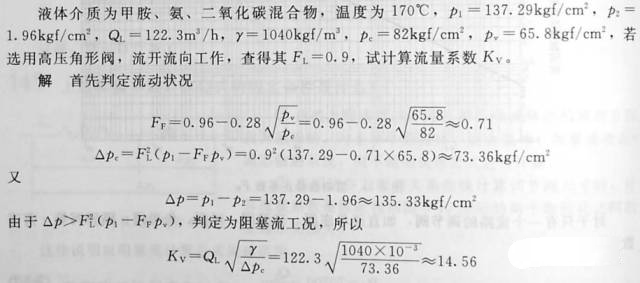

146阻塞流怎樣判斷和計算？

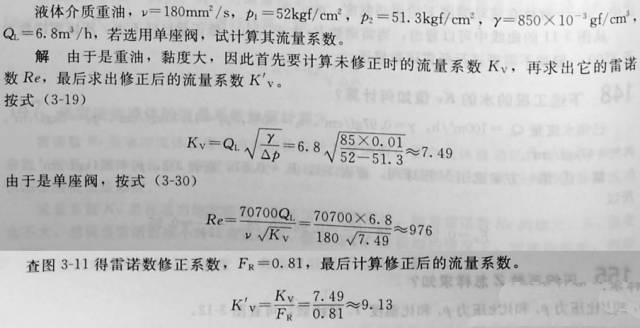

147低雷諾數液體的流量系數如何計算？

      雷諾數Re是表明流體在管道內流動狀態的無量綱數。管內流體流動的特性取決于四種參數（管徑、液體的黏度、密度和速度）的綜合作用。由雷諾數的大小可以判斷液體的流動狀態是層流還是紊流。
      流量系數Kv是在適當?shù)睦字Z數、紊流情況下測定的。隨著雷諾數Re的增大，Kv值變化不大。然而當雷諾數減小時，有效的Kv值會變小。在極端的情況下，雷諾數很低，例如對黏性很大的流體，液體的流動已經成為層流狀態，其流量與閥壓降成正比，而不是與閥壓降的開方值的倒數成正比。如果這時還按前述的公式計算Kv，誤差一定很大。因此，對雷諾數偏低的流體（Re﹤10⁴），在計算的Kv什時要進行校正。修正后的流量系數K’v=Kv/F_R(3-28)
      式中K’v------修正后的流量系數；
              Kv---------按前述公式，即按紊流條件計算的流量系數；

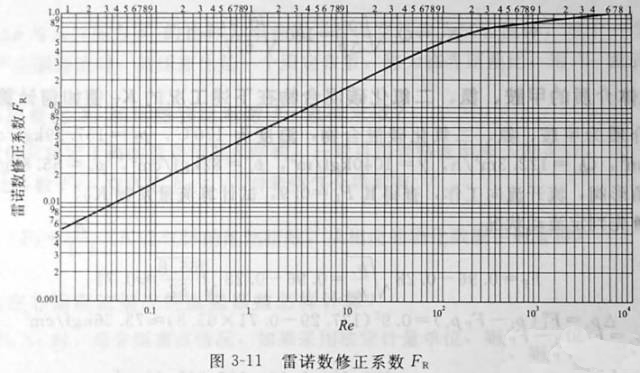

              F_R----------雷諾數修正系數，可以按雷諾數Re的大小從圖3-11中查得。
       雷諾數Re可以根據閥的結構和黏度等因素，由下列公式求得。
      對于具有兩個平行流路的調節閥，如直通雙座閥、蝶閥、偏心旋轉閥，雷諾數為
