3.調節閥的流量系數計算

第二節流量系數Kv值計算公式的修正

121對于阻塞流情況，為什么只能把開始產生阻塞流時的閥壓差作為計算用的閥壓差？

    由圖3-8可見，產生阻塞流時，若按實際壓差計算，對應按非阻塞流條件計算得到的流量Q'_max要比阻塞流量Q_max大許多。因此，為了求得此時的Kv值，只能把開始產生阻塞流時的閥壓隆作為計算用的壓降。



122不可壓縮流體產生阻塞流時，縮流斷面的壓力P_vc如何計算？

      用P_vc表示不可壓縮流體產生阻塞流時縮流斷面的壓力。P_vc可用下式求得：
    P_vc=F_F P_v （3-16）。
式中P_v——流體的飽和蒸氣壓力，可從物料的物理數據查得；
     F_F ——流體的臨界壓力比系數。
     由上式可知，FF 是在阻塞流條件下縮流處壓力P_vc與閥入口溫度下的液體飽和蒸汽壓力P_v 之比，也是P_v 與液體臨界壓力P_c之比的函數，可用下式進行計算： F_F=0.96-0.28 （3-17）

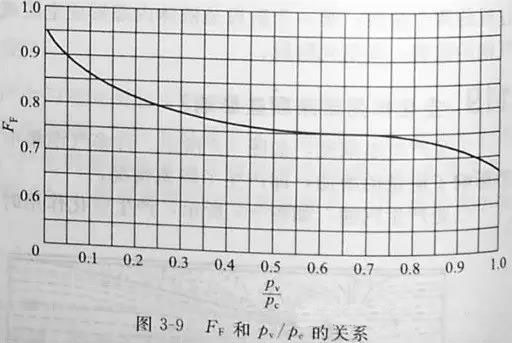

     也可以用圖3-9查出F_F。



123不可壓縮流體是否產生阻塞流的判斷條件是什么？

       從式：可見，只要能求得P_vc值，便可得到不可壓縮流體是否形成阻塞流的判斷條件。顯然，即為產生阻塞流時的閥壓降。因此再將式（3-16）代入，當時，為阻塞流情況；當時，為非阻塞流情況。famens.com整理，如需轉載，請注明全球閥門網。

124可壓縮流體是否產生阻塞流的判斷條件是什么？

      當時，為阻塞流情況；當時，為非阻塞流情況。其中，X為壓差比；XT為臨界壓差比；FK為比熱容比系數。


125對液體計算公式如何修正？

       當時，為正常流動，仍采用原公式（3-13）計算；當時，因△P增加Q基本不增加，故以△P_C值而不是△P值代入式（3-13）計算即可，即公式成為Kv=，此時，將式(3-16)的P_vc值和式（3-17）的FF值代入得
     （3-18）

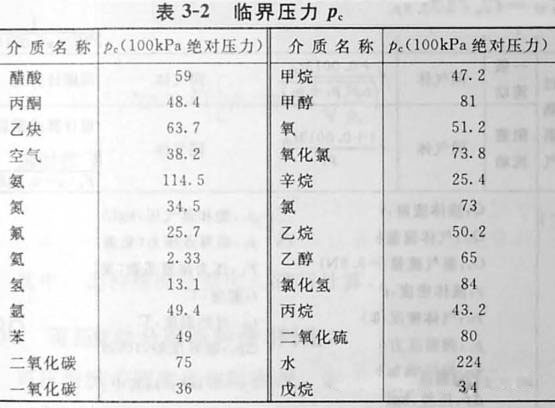

式中P_c——液體勢力學臨界點壓力，見表3-2；
     P_v——液體包括蒸汽壓力。



126對氣體計算公式如何修正？

      原產生阻塞流的臨界差壓條件是，即固定在處，這和實際情況出入較大。實際上，△P_C仍與F_L有關，由試驗得臨界壓差條件為
     利用概念概念推得的新公式有好幾種，但以在原平均重度法公式基礎上修正的新公式（即平均重度修正法）簡單、方便，它只需將原阻塞流動下的計算公式除以F_L即可。若要更些，則再除上一個系數（y-0.148y³），其中.

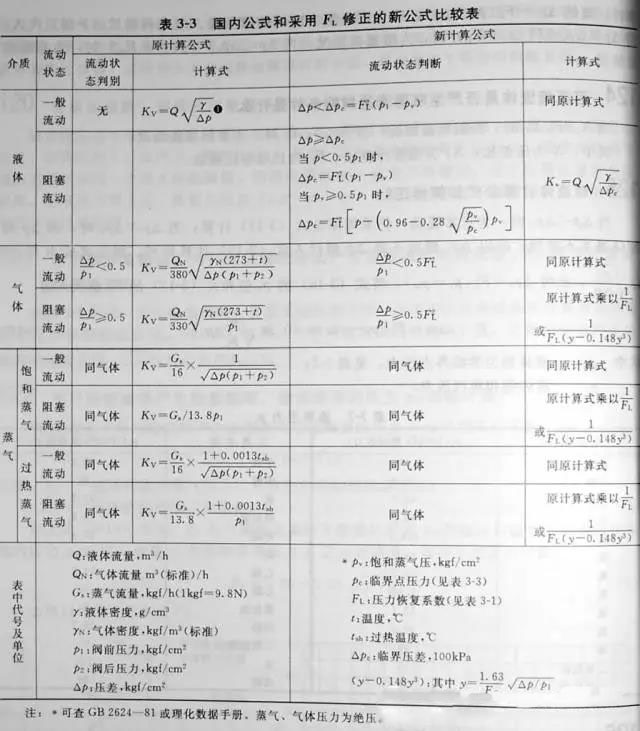

      蒸汽計算公式的修正同上。為了便于比較、應用，將采用F_L修正的新公式和原公式匯總于表3-3中。
