Q941F不銹鋼法蘭式電動防爆球閥

產品概述

Q941F不銹鋼法蘭式電動防爆球閥PN10～PN16由球閥與3810電動執行器構成，以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的電動防爆球閥，防爆等級為ExdIIBT4也可以做ExdIICT6。球體密封圈采用了特殊的加工工藝和密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

閥門設計標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

球閥型號編制說明

球閥結構形式附表

主要零部件材料

配用381RX系列技術參數

產品外形結構尺寸

球閥安裝注意事項

1.安裝施工小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，易撞歪閥桿。還要閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。
6.球閥不能用作節流。
7.帶傳動機構的球閥應直立安裝。

球閥所適用的場合

由于球閥通常用尼龍和聚四氟乙烯作為閥座密封圈材料，因此它的使用溫度受閥座密封圈材料的限制。
球閥的截止作用是靠金屬球體在介質的作用下，與塑料閥座之間相壓緊來完成的（浮動球球閥）。閥座密封圈在一定的接觸壓力作用下，局部地區發生彈塑變形。這一變形可以補償球體的制造精度和表面粗糙度，保證球閥的密封性能。 又由于球閥的閥座密封圈通常采用塑料制成，故在選擇球閥的結構和性能上，要考慮球閥的耐火和防火，特別是在石油、化工、冶金等部門，在易燃、易爆介質的設備和管路系統中使用球閥，更應注意耐火和防火。

通常，在雙位調節、密封性能嚴格、泥漿、磨損、縮口通道、啟閉動作迅速（1/4轉啟閉高壓截止（壓差大）、低噪聲、有氣穴和氣化現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，推薦使用球閥。 球閥也適用于輕型結構、低壓截止（壓差小）、腐蝕性介質的管路系統中。

在低溫（深冷）裝置和管路系統中也可選用球閥。
在冶金行業的氧氣管路系統中，需使用經過嚴格脫脂處理的球閥。
在輸油管線和輸氣管線中的主管線需埋設在地下時，需使用全通徑焊接式球閥。
在要求具有調節性能時，需選用帶V形開口的專用結構的球閥。
在石油、石油化工、化工、電力、城市建設中，工作溫度在200℃以上的管路系統可選用金屬對金屬密封的球閥。

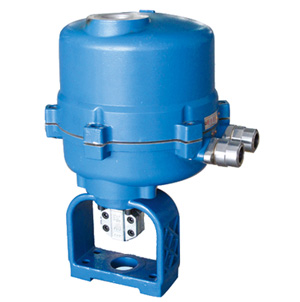

3810R系列電動執行器概述

3810R系列角行程電子式電動執行器是以220V交流單相電源和380V三相交流電源兩種做為驅動電源，接受來自調節器控制信號(4-2OmA或DC1-5V),實現預定角位移（0°~90° )運動的新型執行器。本系列執行器被用作調節閥的執行機構時，幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應于發電、冶金、石化、輕工及環保等工業部門。


本系列執行器有以下主要特點

1、執行器設計有伺服系統（無需另配伺服放大器)，只需接入DC4-20mA(或DC 1-5V )信號和對應的電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件一控制器，釆用的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測釆用高性能導電塑料電位器，分辨率<0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇幵關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
6、用狀態選擇幵關可以設定（正、反動作。）
7、用狀態選擇開關可以設定輸入信號為DC4-20mA(或DC 1-5V )。
8、調整工作零點（始點）和轉角（終點）簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、釆用同步皮帶轉動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。



主要技術參數

1、電源 AC220V±10%, 50HZ
2、耗電功率（額定負載時）
規格A型執行器   50VA
規格B型執行器  150VA
規格C型執行器 220VA
3、輸入信號 DC4-20mA 或DC1-5V
4、輸出信號 DC4-20mA (負載電阻500以下）。
5、控制精度 基本誤差：土 1%；回差≤1%；死區≤1%。
