Q941F法蘭式高平臺電動球閥

產品概述

Q941F法蘭式高平臺電動球閥PN16～PN40適用于切斷的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置DOK、PSQ、HQ、DHL等型號電子式電動執行機構。

閥門執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

主要技術指標

控制精度：0.1%-3.0%(通過U4參數可調)
可接電動執行器反饋信號：電位器500Ω-10KΩ
可接收外部控制信號（DC）：4-20mA(1-5V、0-10V、開關量等出廠前定制)
輸入阻抗：250Ω；
通過修改U1參數可設定：①DRTA/正動作，RVSA/逆動作模態②輸入信號中斷時"中斷"模態—OPEN（開）、STOP（停）、SHUT（閉）
可選：①可控硅輸出（AC，600V，25A）②繼電器輸出（AC，250V，10A）◆定貨時指明
輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉到全開，信號完全與輸入隔離（光電隔離），輸出負載≤500Ω
環境溫度：0-70℃，濕度：35-85%
有超溫保護功能：定位器殼內溫度≥70℃時，定位器停止對執行器的開閉控制
可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）

球閥型號編制說明

球閥結構形式附表

主要技術參數

主要零部件材料

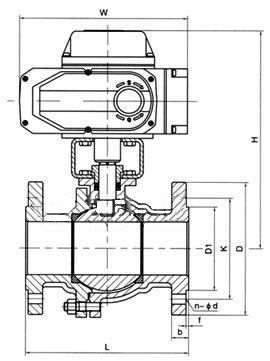

主要外形結構尺寸

球閥安裝注意事項

1.安裝施工小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，易撞歪閥桿。還要閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。

球閥所適用的場合

由于球閥通常用尼龍和聚四氟乙烯作為閥座密封圈材料，因此它的使用溫度受閥座密封圈材料的限制。
球閥的截止作用是靠金屬球體在介質的作用下，與塑料閥座之間相壓緊來完成的（浮動球球閥）。閥座密封圈在一定的接觸壓力作用下，局部地區發生彈塑變形。這一變形可以補償球體的制造精度和表面粗糙度，保證球閥的密封性能。 又由于球閥的閥座密封圈通常采用塑料制成，故在選擇球閥的結構和性能上，要考慮球閥的耐火和防火，特別是在石油、化工、冶金等部門，在易燃、易爆介質的設備和管路系統中使用球閥，更應注意耐火和防火。

通常，在雙位調節、密封性能嚴格、泥漿、磨損、縮口通道、啟閉動作迅速（1/4轉啟閉高壓截止（壓差大）、低噪聲、有氣穴和氣化現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，推薦使用球閥。 球閥也適用于輕型結構、低壓截止（壓差小）、腐蝕性介質的管路系統中。

在低溫（深冷）裝置和管路系統中也可選用球閥。
在冶金行業的氧氣管路系統中，需使用經過嚴格脫脂處理的球閥。
在輸油管線和輸氣管線中的主管線需埋設在地下時，需使用全通徑焊接式球閥。
在要求具有調節性能時，需選用帶V形開口的專用結構的球閥。
在石油、石油化工、化工、電力、城市建設中，工作溫度在200℃以上的管路系統可選用金屬對金屬密封的球閥。

精小型電動執行器概述

精小型系列電動執行器用于控制0°~270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以415V/380V/220V/110V交流電源或24V/110V直流電源為驅動電源，以4-20mA電流信號或0-10VDC電壓倍號為控制信號，可使閥門運動到所需位置，實現共其自動化控制，輸出扭 距達4000N.m。



精小型電動執行器性能特點

1.売休：売體為硬質鋁合金，經陽極鋌化處理和聚酯粉未涂層，耐腐蝕性強，防護等級為IP67,NEMA4和6,并有IP68型供選擇。
2.電機：全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3.手動結構：手柄的設計保證可靠、省力、體積小。不通電時，扳動手柄可進行手動操作，不用手動時，將板手罝于板手夾內，方便使用。
4.指示器：指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
5.干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6.密封密封性好：標準產品防護等級是IP67,并可選IP68防護等級。
7.限位開關：機械、電子雙重限位。機械限位螺釘可調，可靠：電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位罝，且不受平輪過量的影響。
8.自鎖：精密的蝸輪蝸桿機構可傳輸大扭距，效率高，噪音低（50分貝），壽命長:有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
9.防脫螺栓：拆除外殼時，螺栓附在殼體上，不會脫落。
10.安裝：底部安裝尺寸符合IS05211/DIN3337標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。 可以垂頁安裝，也可以水平安裝。
11.線路控制：線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。

精小型電動執行器標準技術參數
