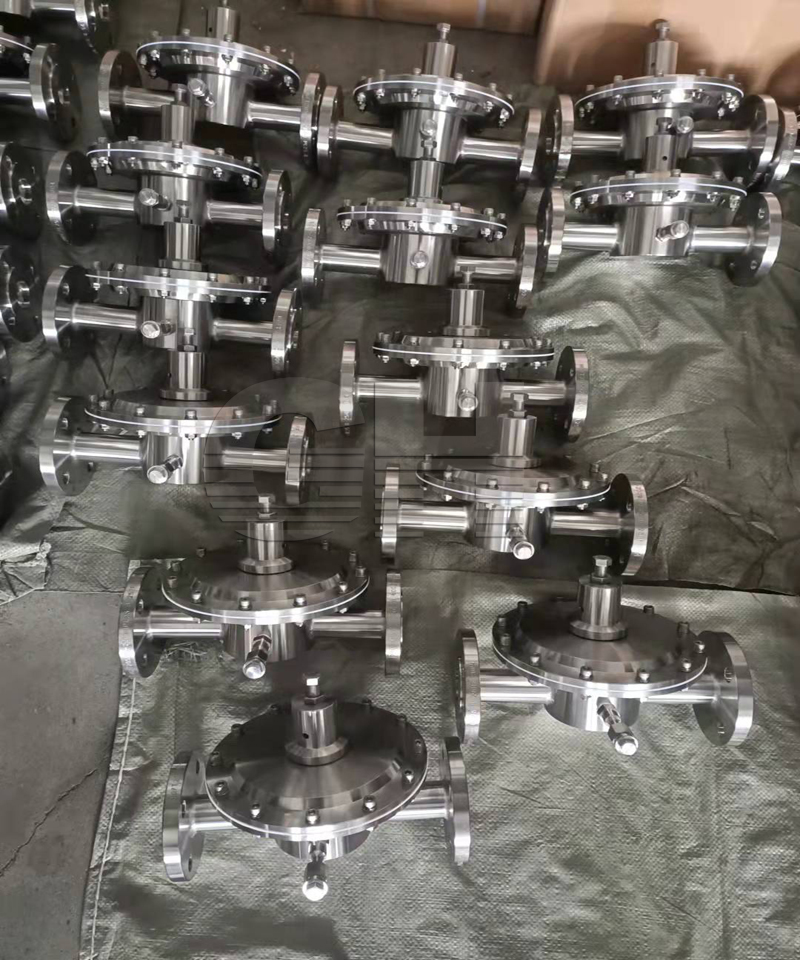

法蘭背壓閥不銹鋼法蘭微壓背壓閥高精度不銹

日期：2022/01/10 瀏覽：

介質溫度 :	高溫	工作壓差 :	1.6
材質 :	不銹鋼	品牌 :	滬工恒
型號 :	RXBF	產品別名 :	微壓減壓閥
適用范圍 :	化工、水處理、實驗室.腐蝕性液體、普通	連接形式 :	螺紋
類型(通道位置) :	直通式	流動方向 :	單向
驅動方式 :	電動	用途 :	減壓
適用介質 :	氣體	壓力環境 :	常壓

產品詳情
Product details

　一、概述
　　背壓閥可以穩定管路壓力，為系統提供一個穩定的背壓，提高物料投加精度；微壓背壓閥采用大膜蓋平衡結構，壓力控制平穩，精度高，用于低壓力的液體和氣體管道。可以用在儲罐頂部作為泄氮閥或儲罐微壓泄壓閥使用，使儲罐內氣壓值穩定在一個范圍內，通常配合氮封閥使用。

　　二、主要功能
　　1. 為背壓閥兩端管路提供壓力差
　　2. 在儲罐頂部作為泄放閥使用。
　　3. 在管路或是設備容器壓力不穩的狀態下，能保持管線所需壓力，使泵能正常輸出流量。

　　三、工作原理
　　背壓閥是通過彈簧的彈力來工作的。當系統壓力比設定壓力小時，膜片在彈簧彈力作用下堵塞管路；當系統壓力比設定壓力大時，膜片壓縮彈簧，管路接通，介質通過背壓閥。

　　四、超微壓背壓閥特點和使用
　　閥體、閥芯、彈簧座材質 SS304或316L不銹鋼
　　彈簧材質 65Mn(可定制不銹鋼)
　　閥座O型圈氟橡膠
　　閥座密封墊 PTFE
　　膜片 PTFE、NBR、氟橡膠（可根據要求定做）
　　（1）壓力感應形式膜片式
　　（2）壓力表接口 1/4”NPT內螺紋或M14*1.5內螺紋
　　（3）接口尺寸 1/8”—1-1/4”內螺紋、法蘭、卡套、快裝等，可根據要求定做
　　（4）工作溫度 -20—140℃（可定制高溫形式）
　　（5）承受壓力 max. 6bar（超過3bar后，可能有部位密封不牢）
　　背壓閥在使用時，一定按照閥體上指示的介質流動方向安裝，不然可能會導致壓力增加很多；
　　用作微壓儲罐泄壓作用時：建議設定壓力高于進氣端微壓減壓閥的出口壓力20%以上。順時針旋轉頂部調節螺絲，壓力增大，反正減小，設定壓力時，建議先把調節螺絲逆時針旋到松狀態，再慢慢調整設定壓力值
