ZZYP型自力式壓力調節閥

產品概述

ZZYP型自力式壓力調節閥PN16～PN64無需外加能源，利用被調介質自身為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有自立式單座調節閥(ZZYP)、自立式套筒調節閥(ZZYM)、自立式雙座調節閥(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；自立式壓力調節閥作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15～2500kPa。可按需要組合滿足用戶工況要求。

產品特點

1.自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
2.壓力設定值在運行期間可連續設定。
3.壓力分段范圍細且互相交叉，調節精度高。
4.對閥后壓力調節，閥前壓力與閥后壓力之比為10:1～10:8。
5.橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
6.采用壓力平衡機構，使調節閥反應靈敏、控制精確。

主要零部件材料

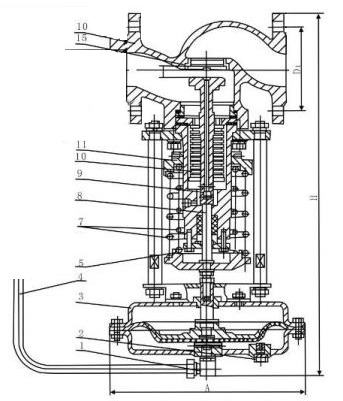

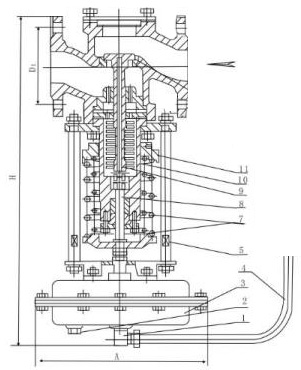

產品結構圖

閥后式
閥前式

產品技術參數

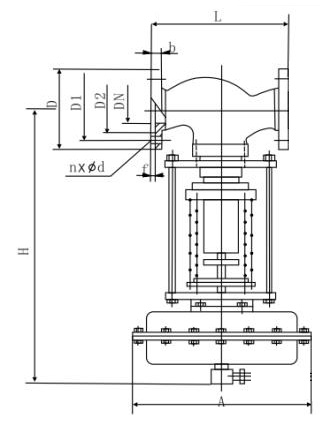

產品外形尺寸

用戶訂貨須知

訂貨時請用戶提供以下資料
1.調節閥名稱、型號；
2.公稱壓力(MPa) ；
3.公稱通徑(mm) ；
4.額定流量系數(Kv)；
5.固有流量特性；
6.介質名稱；
7.工作溫度及范圍 ；
8.整機作用方式；
9.壓力設定點及調節范圍 ；
10.閥體、閥內件及填料材質；
11.所配附件；
12.其它特殊要求 ；

調節閥安裝注意事項
調節閥安裝前的檢驗；在閥門操作的各個過程中，即安裝、試驗、操作和維修過程中的人員和設備的；在控制回路中作為終控制元件的調節閥性能；若需手動操作時， 要滿足系統有效手動操作的安裝要求；維修調節閥的可接近性；維修、操作和安裝費用；由于機械或環境的需要，迫使閥門采取保護措施。

安裝前的檢驗
調節閥運到場地時，應立即進行檢查，以確定是否符合規定，特別是安裝尺寸、材質、附件等。在此階段，凡是在裝運和裝卸過程中造成的任何明顯機械損傷，應及時處理，為保證調節閥在開車時能正常動作，使系統運行，還應檢查如下項目：
(1)外觀檢查 (2)始終點偏差
(3)全行程偏差 (4)基本誤差
(5)正反行程偏差 (6)泄漏量
