DKZ41H、DKZ41Y型手動真空閘閥

產品說明

PN10～PN100驅動方式為手動,連接為法蘭連接方式、明桿楔式剛性單閘板，閥座密封面材料為合金鋼，公稱壓力 PN10～PN100，閥體材料為碳鋼（DKZ41H）、鉻鉬鋼（DKZ41Y）的真空閘閥。



真空閘閥特點及優點

1.真空閘閥設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能,提高了密封性能，使用壽命長
2.采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接，維修方便，密封可靠，性能優良。
3.閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
4.填料壓蓋和壓套分體設計，保證閥桿的同心度。合理的填料函設計，確保閥門沒有外漏，符合環保要求。



產品性能參數

產品零部件材料:

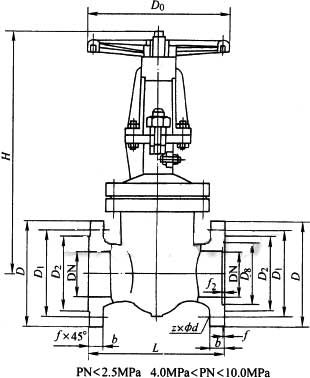

產品外形結構尺寸

安裝注意事項及要點

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
