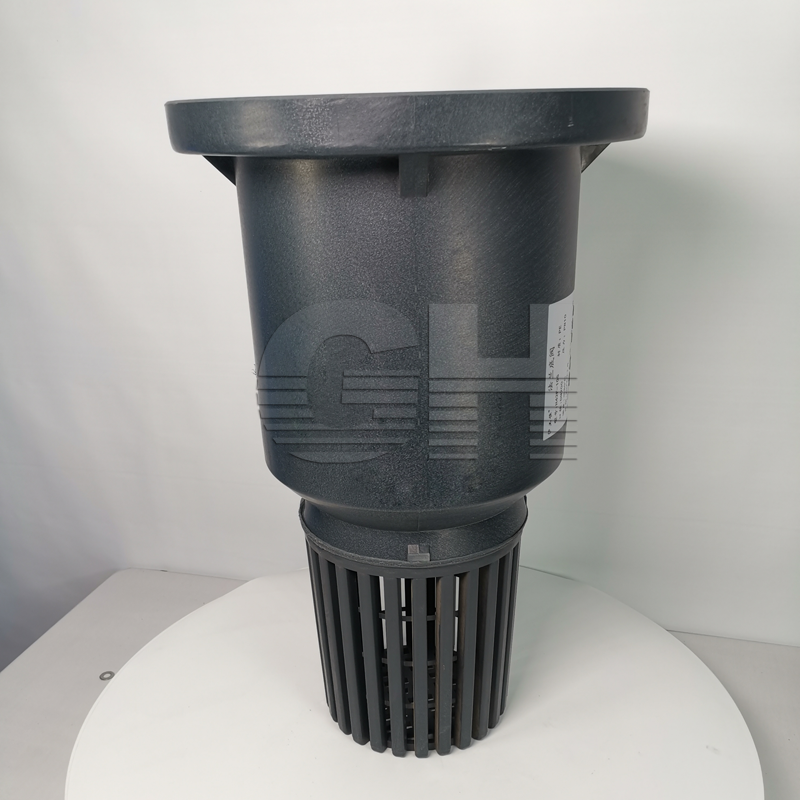

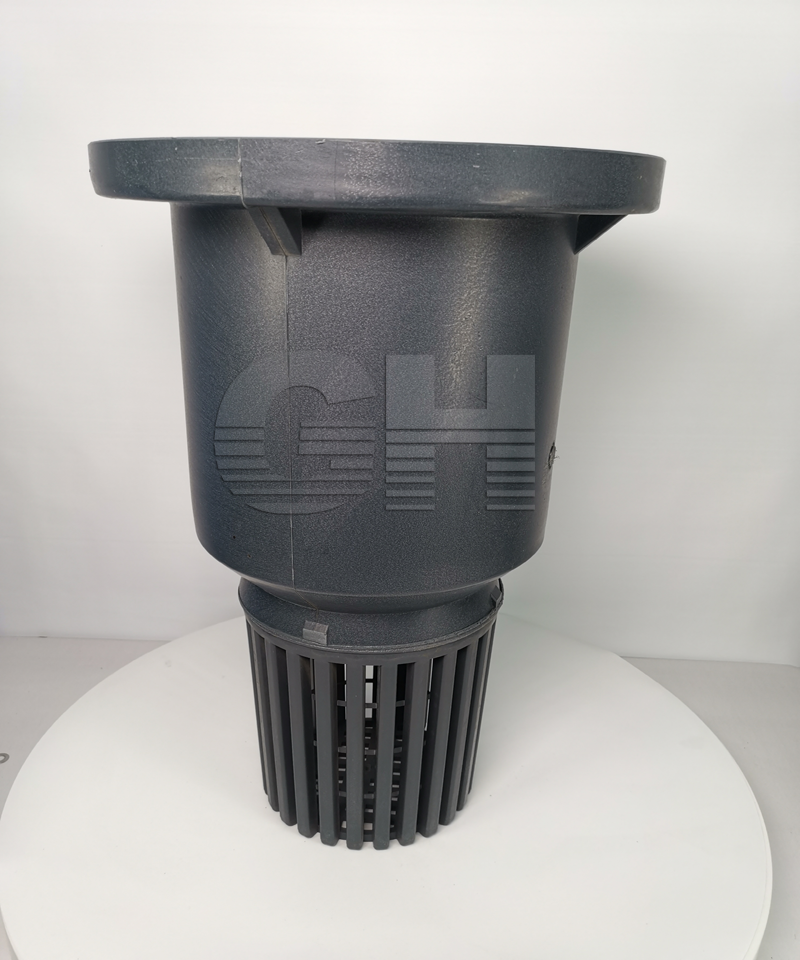

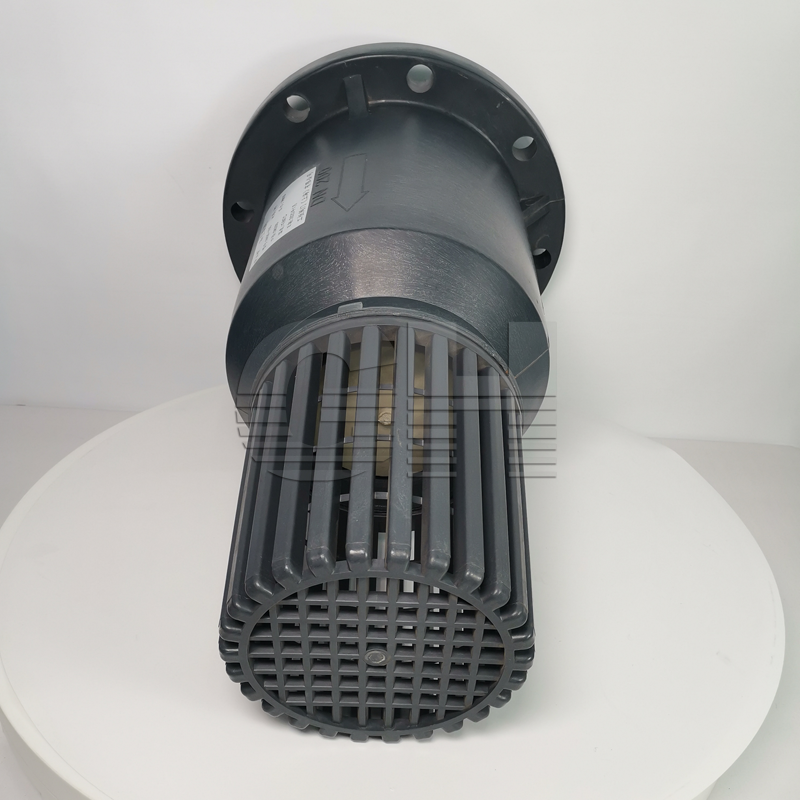

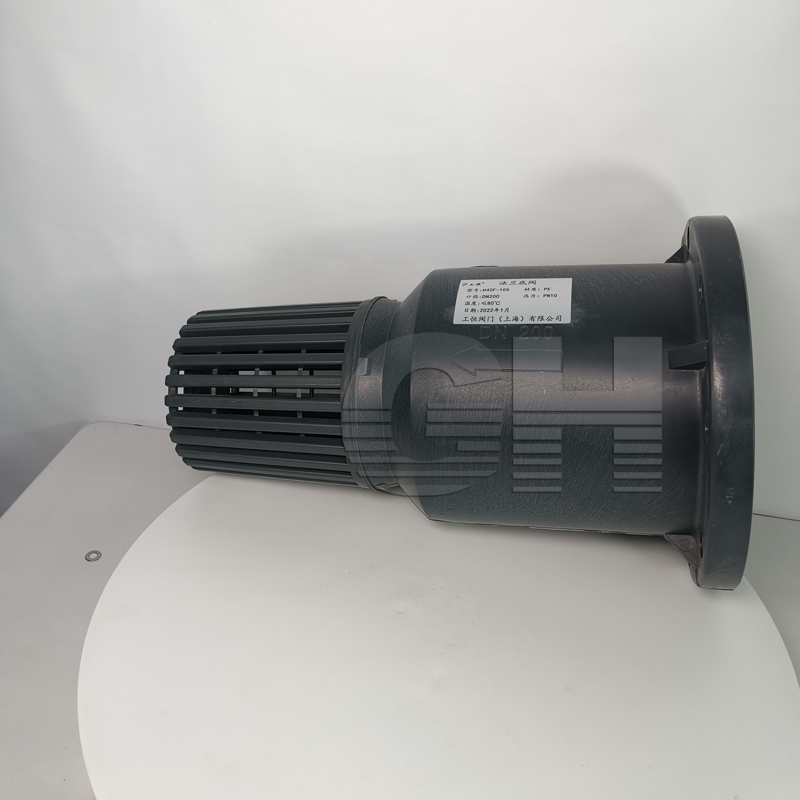

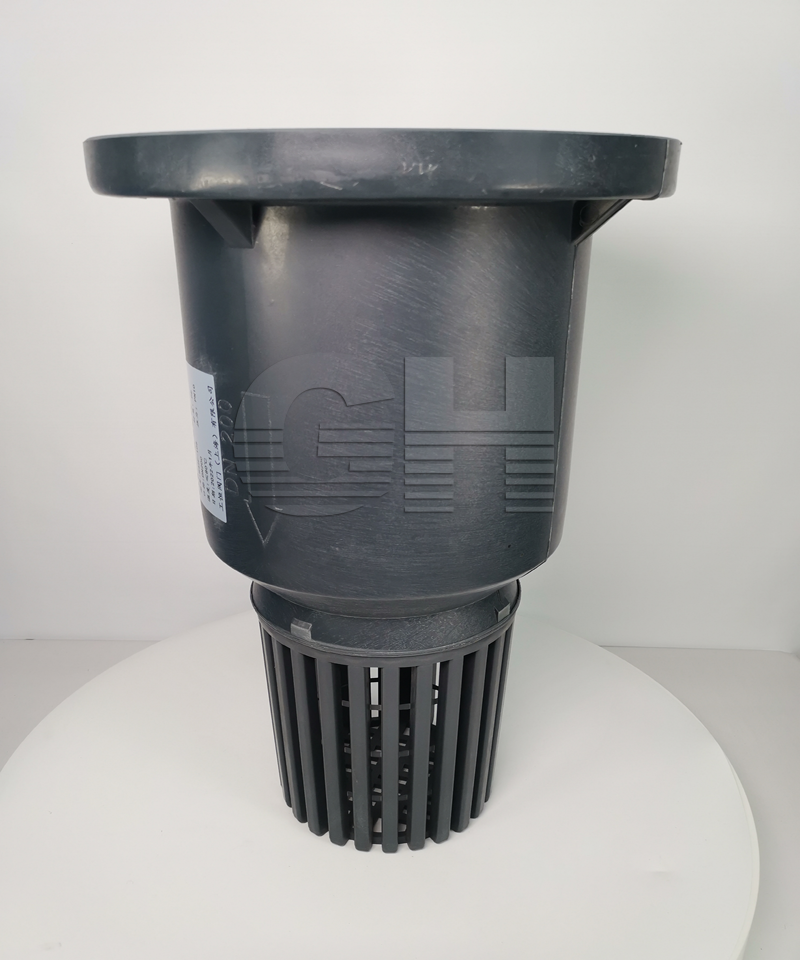

塑料底閥 塑料法蘭底閥 CPVC吸水閥H42F 耐酸堿防腐
日期:2022/01/11
瀏覽:
| 品牌 : | 滬工恒 | 型號 : | H42F |
| 材質 : | 塑料 | 適用范圍 : | 排水和污水管路系統 |
| 產品別名 : | 塑料法蘭底閥 | 連接形式 : | 法蘭 |
| 公稱通徑 : | DN15-DN200 | 適用介質 : | 水 |
| 主體材料 : | 塑料 | 用途 : | 疏水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 零部件及配件 : | 閥體 | 形態 : | 角式 |
產品詳情
Product details
Product details
產品概述:
底閥一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源,起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞,主要應用在抽水的管路上水道和支承的作用,連接方式有法蘭連接和螺紋連接。主要由閥體,閥芯,閥瓣,過濾網等組成。
結構與原理:
底閥由閥體,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用。
性能規范:
適用介質:水、油、及非腐蝕性介質
適用溫度:≤80 ℃
主要密封材料:丁腈橡膠
執行標準:Q/12 NJ3583-2001
試驗標準:GB/T13927-1992
