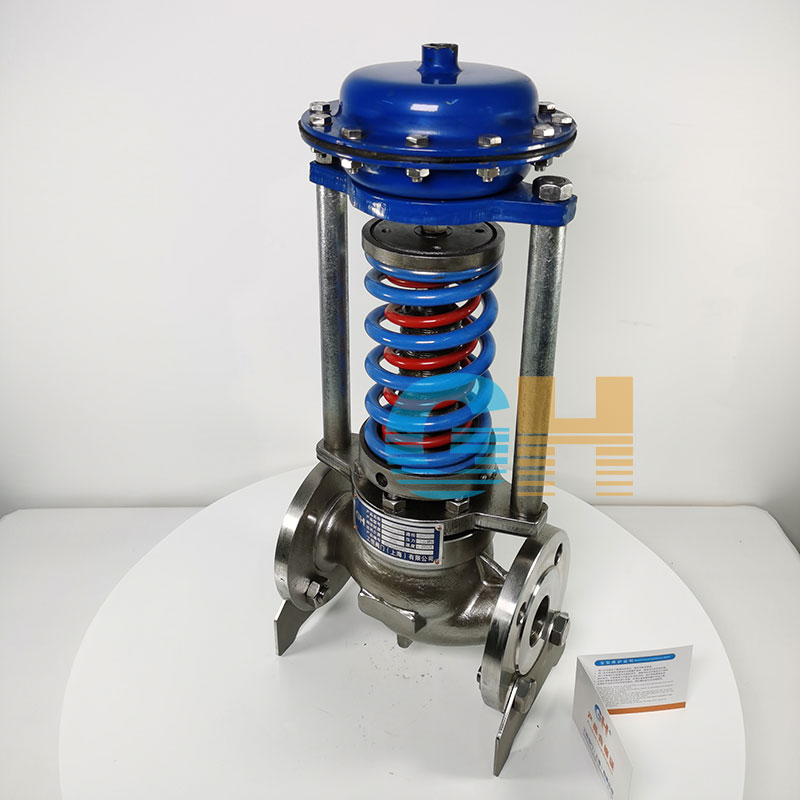

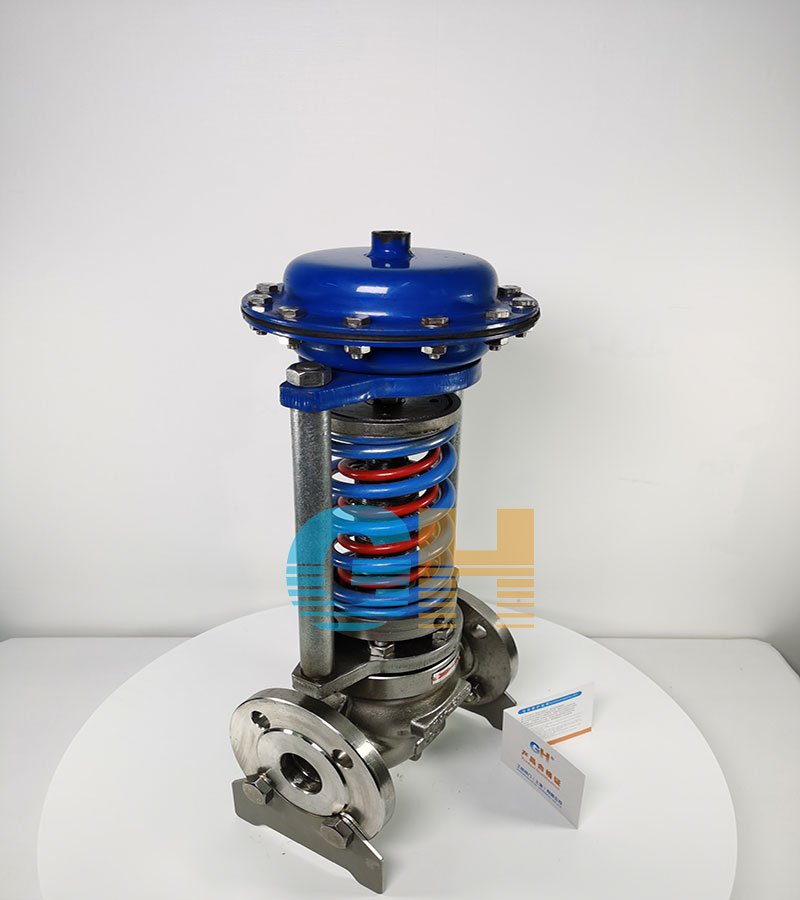

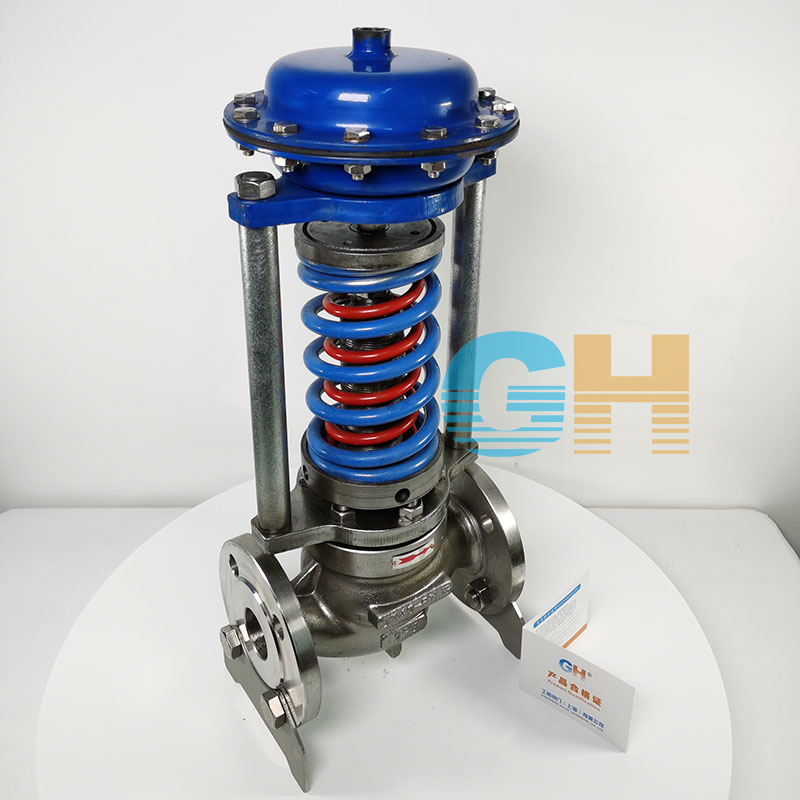

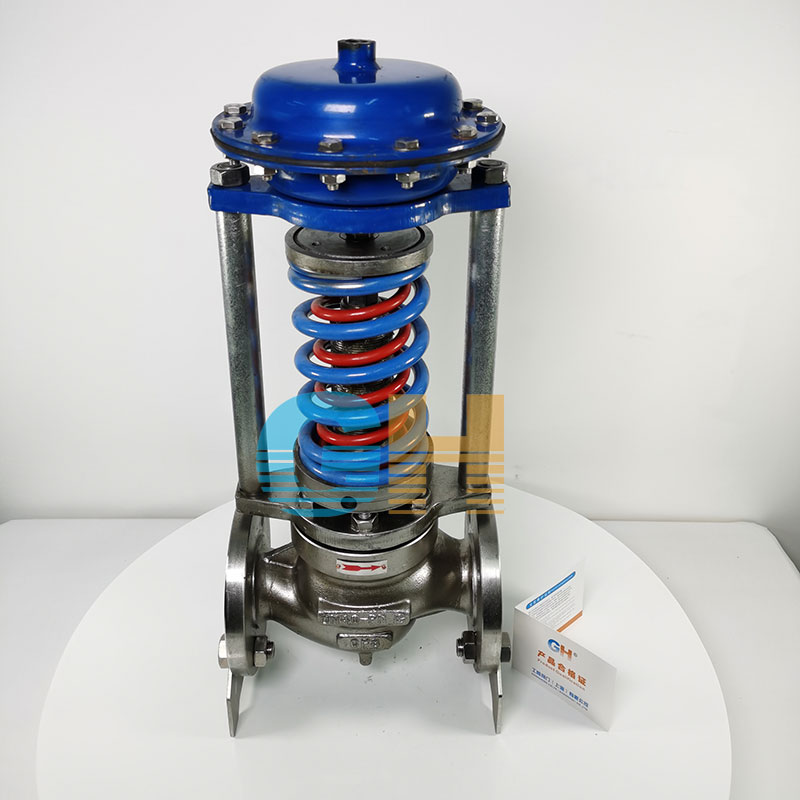

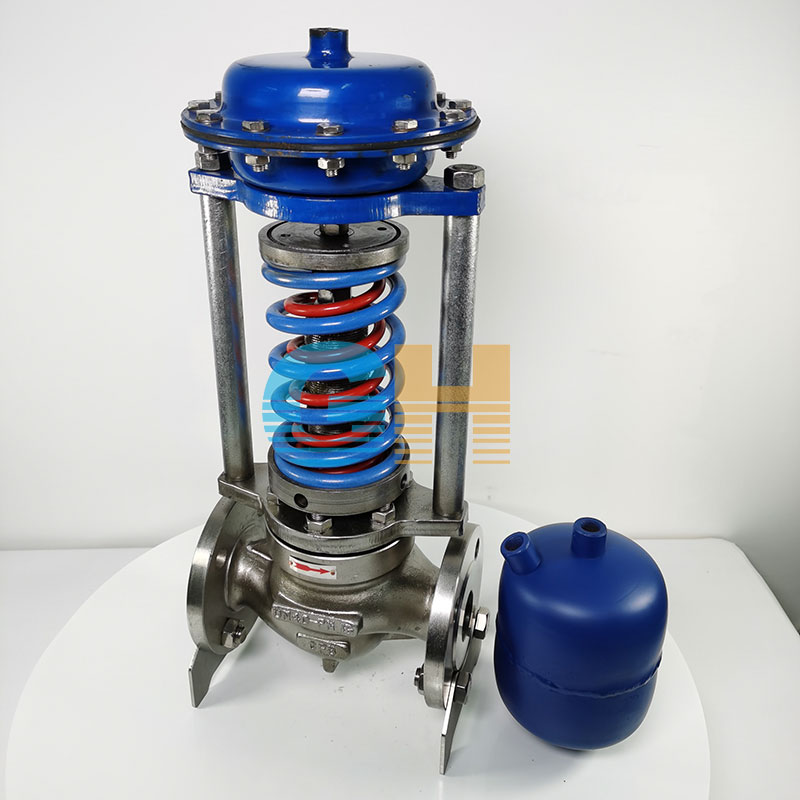

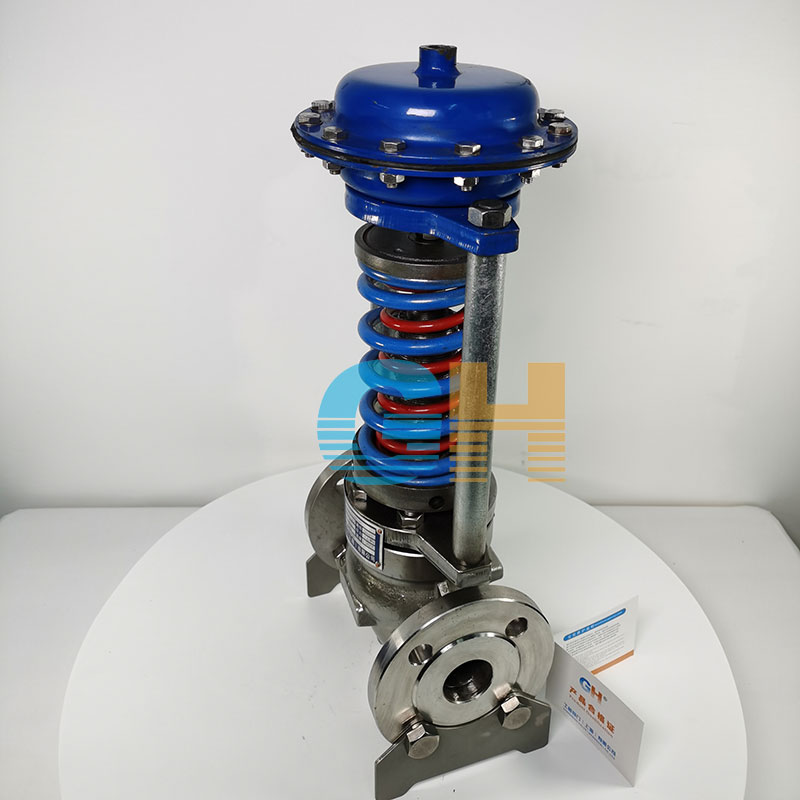

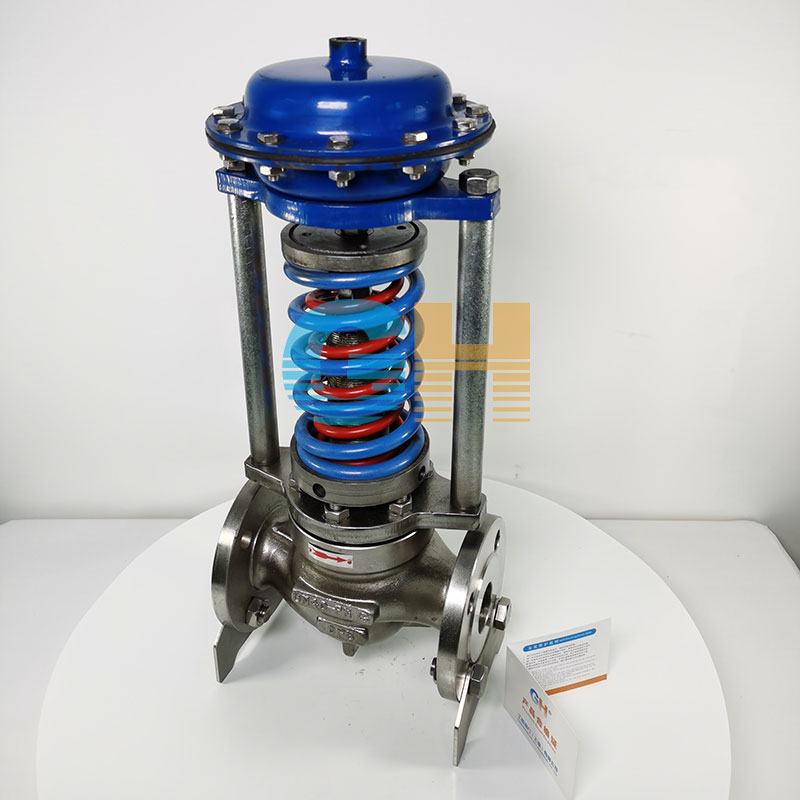

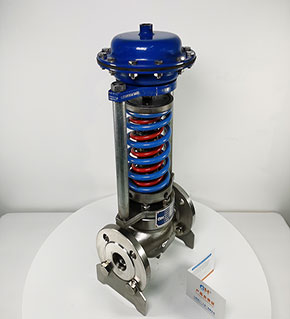

ZZYP-16P DN40自立式壓力調節閥-自立式壓力泄壓閥

日期：2021/08/16 瀏覽：

加工定制 :	是	品牌 :	滬工恒
型號 :	ZZYP	材質 :	不銹鋼
連接形式 :	法蘭	公稱通徑 :	15~300（mm）
適用介質 :	水,蒸汽,油品,各種高腐蝕化學介質	壓力環境 :	高壓
工作溫度 :	高溫	流動方向 :	單向
驅動方式 :	自立式	零部件及配件 :	執行器
形態 :	球式	類型(通道位置) :	二通式
標準 :	國標	密封形式 :	硬密封型

產品詳情
Product details

自力式壓力調節閥 ZZYP-16C調節閥 DN100自力式調節閥自立式蒸汽調節閥

產品介紹　　ZZYP-16P DN40自立式壓力調節閥-自立式壓力泄壓閥是不需要任何外加能源，利用被調介質自身能量而自動調節的執行產品。自力式調節閥的特點就是能在無電、無氣的場所使用，同時又節約了能源。壓力設定期在一定范圍內隨意可調。　　自力式壓力調節閥根據各種工藝場合的需要有三種閥內件形式：2001(單座自力式壓力調節閥);2003(套筒自力式壓力調節閥);2004(雙座自力式壓力調節閥)。用戶可根據工況(壓差、溫

自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而自動調節的執行產品。自力式調節閥的特點就是能在無電、無氣的場所使用，同時又節約了能源。壓力設定期在一定范圍內隨意可調。
自力式壓力調節閥根據各種工藝場合的需要有三種閥內件形式：2001(單座自力式壓力調節閥);2003(套筒自力式壓力調節閥);2004(雙座自力式壓力調節閥)。用戶可根據工況(壓差、溫度、介質狀態)和泄漏量要求來選擇。
自力式壓力調節閥根據各種工藝場合的需要有三種閥蓋型式：普通(一般場合)、長頸(壓力調節范圍大)、散熱(溫度350～5500C)。2000型自力式壓力調節閥根據各種工藝場合的需要有三種執行機構型式：膜片(普通膜片和增強膜片)、活塞、金屬膜片(波紋管)。
2000型自力式壓力調節閥采用快開流量特性，動作靈敏，調節精度高(誤差≤10%);該閥占據空間小(相對于重錘式減壓閥)，調節簡易，因而它廣泛用于石油、化工、電力、冶金、食品、輕紡、機械制造、民用建筑等各種設備的氣體、液體及蒸汽的減壓、穩壓(用于閥后調節)。或泄壓、穩壓(用于閥前調節)。
結構與原理
2000型自力式壓力調節閥由檢測執行機構、閥本體、取壓管與閥前(后)接管組成，其結構見圖一。

　圖一a、用于控制閥后壓力的調壓閥，閥作用方式為壓閉型。其作用原理如下：介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓的目的。
　　如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度減少，直至閥后壓力下降至設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加大，直至閥后壓力上升至設定值為止。
　　圖一b、用于控制閥前壓力的調壓閥，閥作用方式為壓開型。其作用原理如下：介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓的目的。
　　如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度增大，直至閥前壓力下降至設定值為止。同理，如閥前壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加小，直至閥前壓力上升至設定值為止。若閥前壓力小于設定值則該閥一直是關閉的。

主要技術參數及性能指標

公稱通徑DN(mm)	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	5	8	12.5	20	32	50	80	125	160	320	450	630	900
額定行程 (mm)	8		10		12	15	18	20	30	40	45	60	65
公稱通徑DN(mm)	20 (或G3/4’’)
閥座直徑	2	3	4	5	6	7	8	9	10		12	15	20
額定流量系數KV	0.02	0.08	0.12	0.20	0.32	0.5	0.80	1.20	1.80		2.80	4.0	5
公稱壓力PN	Mpa		1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
	Bar		16, 25, 40, 64(63)/20, 50, 110
	Lb		ANSI: Class150、Class300、Class600
壓力分段范圍 KPa	15～50、40～80、60～100、80～140、120～180、160～220、 200～260、240～300、280～350、330～400、380～450、430～500、 480～560、540～620、600～700、680～800、780～900、880～1000、 900～1200、1000～1500、1200～1600、1300～1800、1500～2100、（其它范圍特殊設計）
流量特性	快開
調節精度	±5-10(%)
使用溫度	-60～350(0C) (低于-60特殊設計) 350～550(0C)
允許泄漏量	IV級（硬密封） VI級（軟密封） ( JB/T 11049-2010)
減壓比（閥前壓力/閥后壓力）				1.25～10（超過此范圍特殊設計）

　　訂貨須知

閥門型號		閥門名稱
公稱通徑(mm)	√	公稱壓力(Mpa)	√
壓力調節范圍(Mpa)		控制閥前還是閥后	√
壓力設定值(Mpa)	√	介質名稱	√
執行機構型式		介質工作溫度	√
額定流量系數		介質狀態	√
閥前壓力閥前小壓力閥前正常壓力（Mpa）	√	閥后壓力閥后小壓力閥后正常壓力（Mpa）
流量小流量正常流量		液體粘度液體密度氣體密度
材質：閥體閥內件		泄漏量等級要求（GB/T4213-2008）
工藝管道尺寸	√	耐蝕要求
法蘭面距(mm) L		法蘭執行標準
所配附件	冷凝器、接管、配法蘭、緊固件、調壓棒、取壓管、取壓接頭
