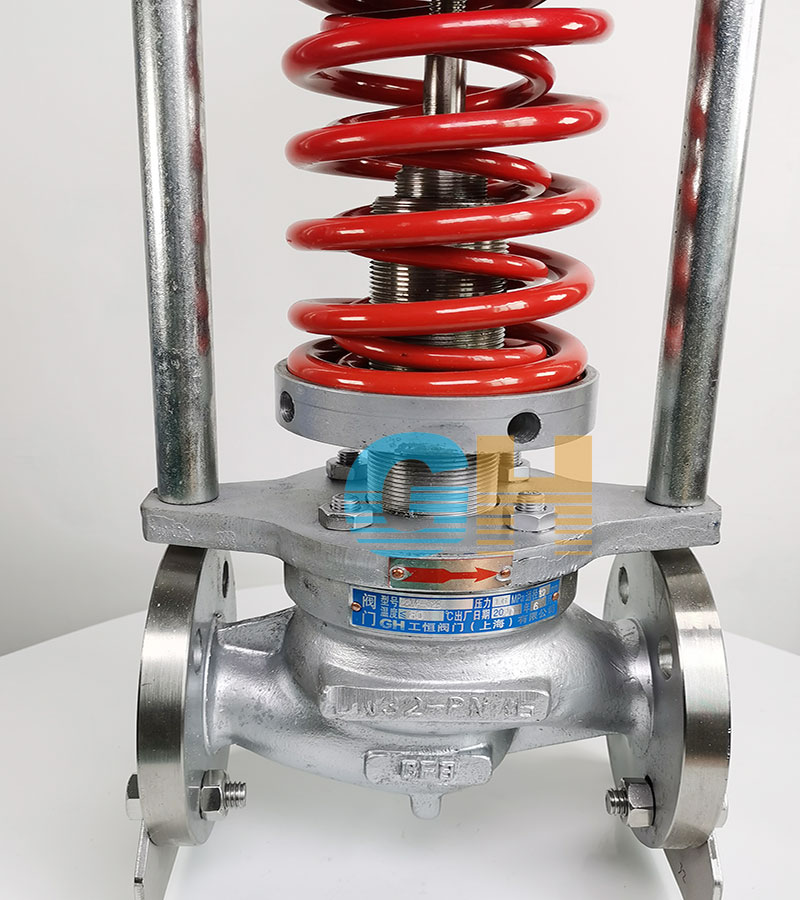

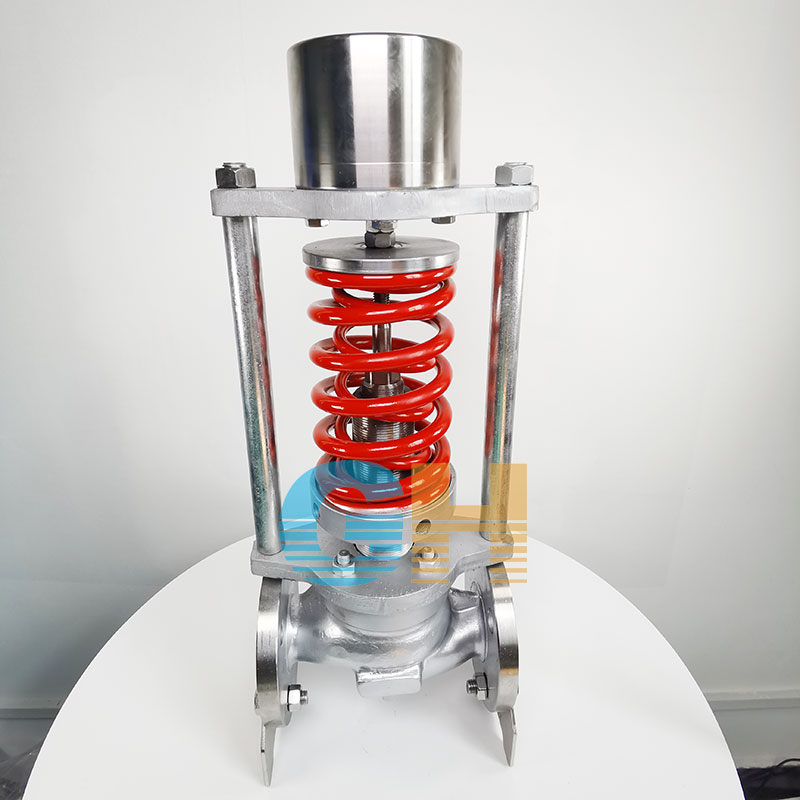

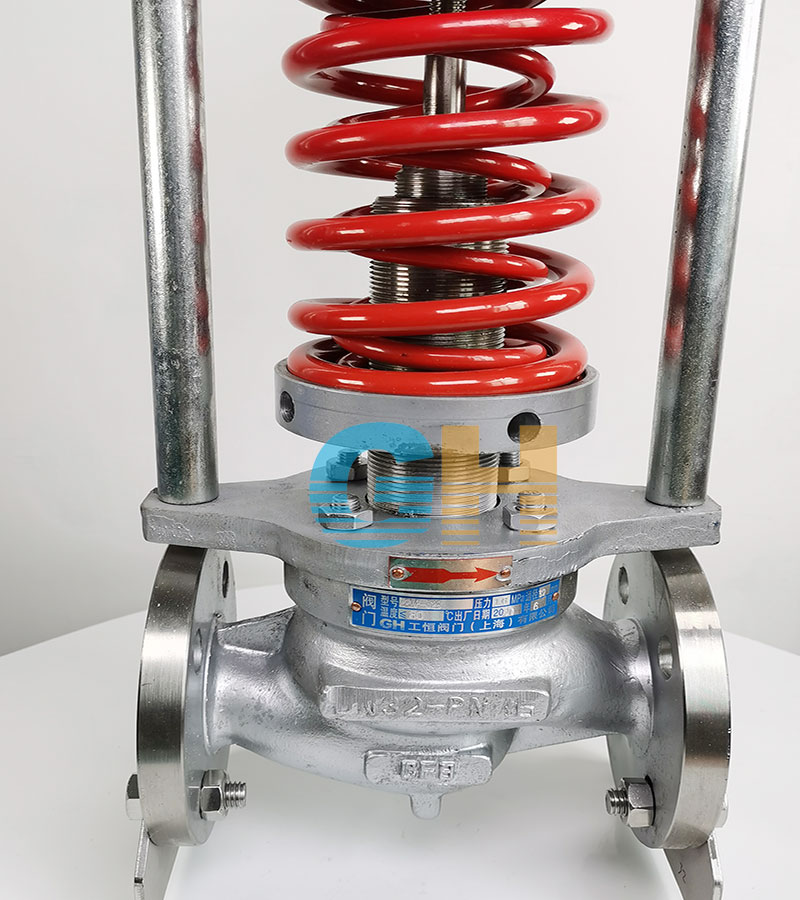

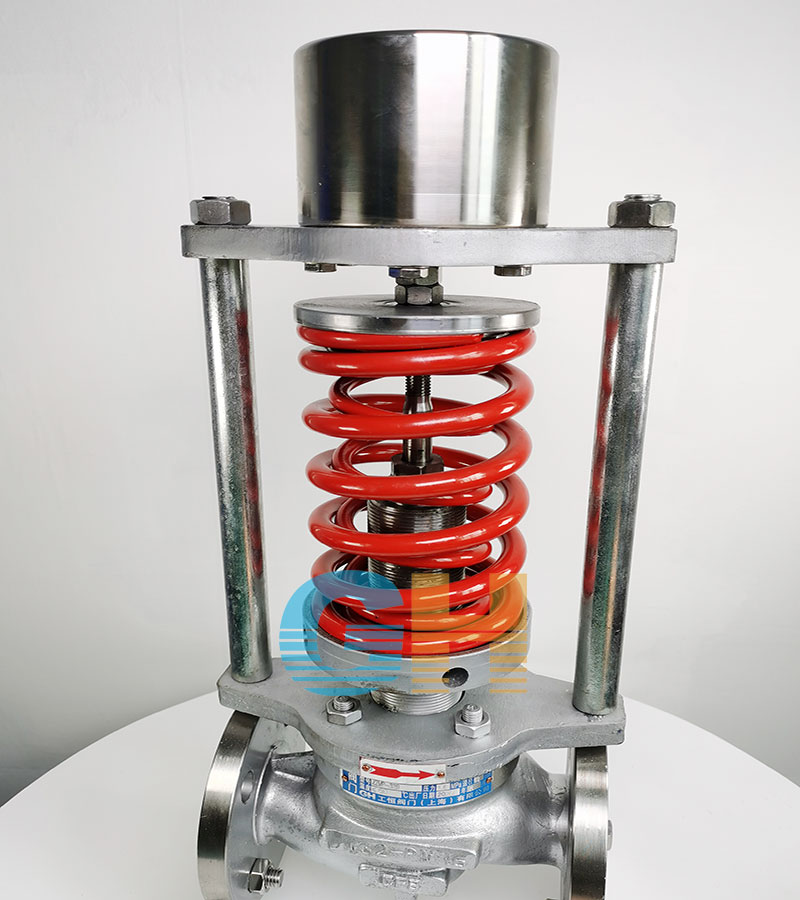

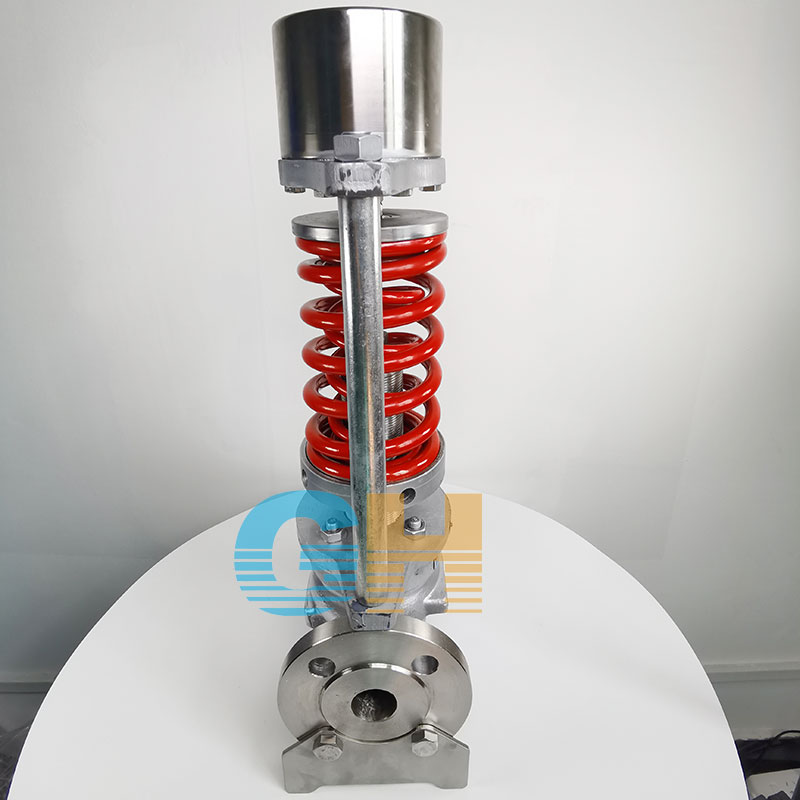

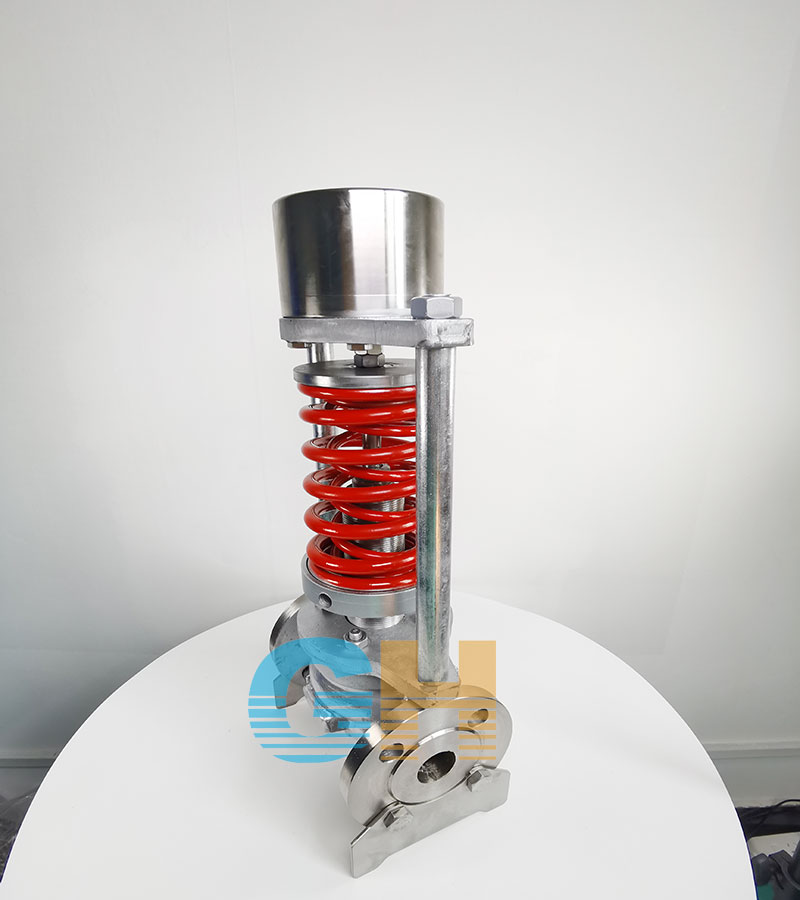

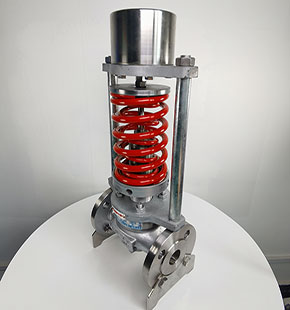

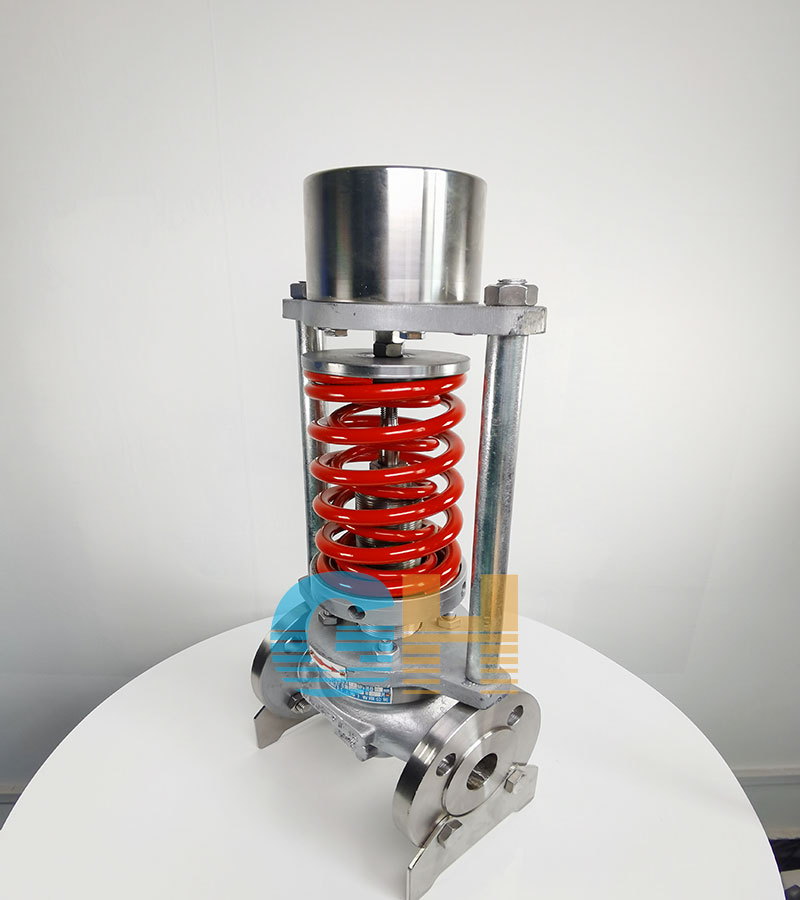

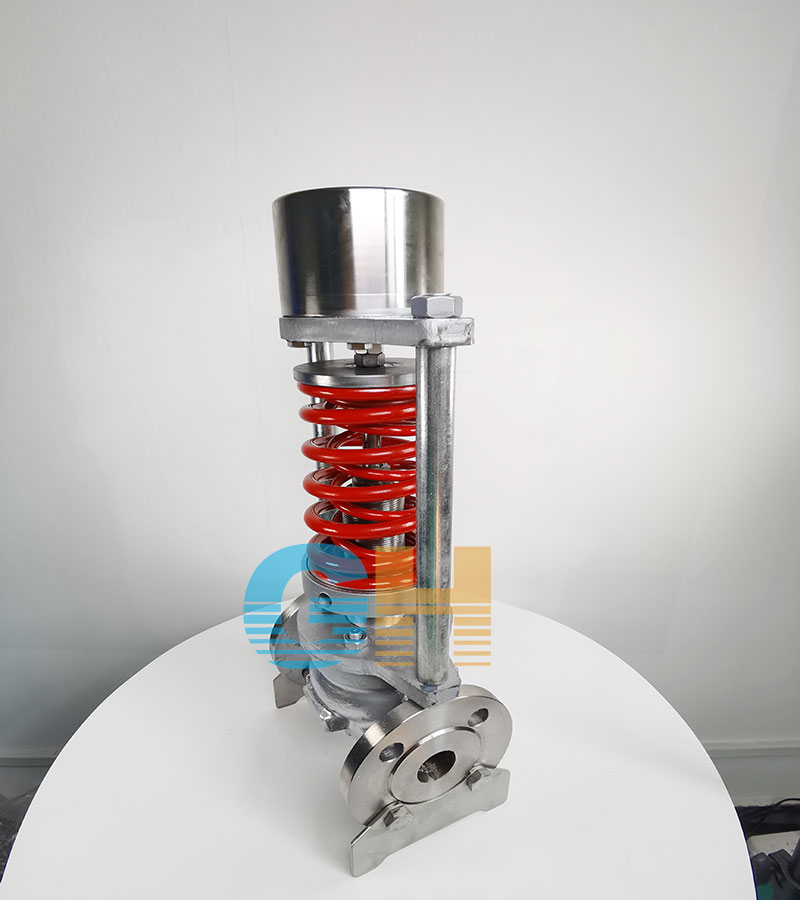

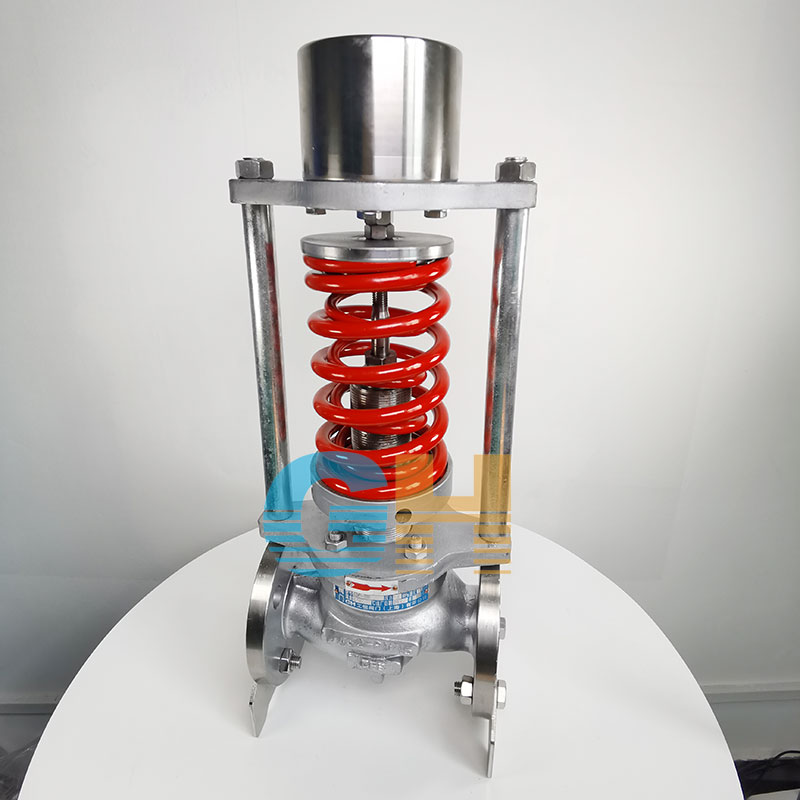

ZZYP自力式壓力調節閥-不銹鋼自力式壓力調壓閥

日期：2021/04/19 瀏覽：

品牌 :	GH/工恒	型號 :	zzyp
材質 :	不銹鋼	連接形式 :	法蘭
加工定制 :	是	公稱通徑 :	DN20-300
適用介質 :	水,蒸汽,油品	壓力環境 :	常壓
工作溫度 :	常溫	流動方向 :	單向
驅動方式 :	自力式	零部件及配件 :	執行器
形態 :	膨脹式	類型(通道位置) :	二通式
標準 :	國標	密封形式 :	硬密封型

產品詳情
Product details

ZZY自力式調節閥_自力式壓力調壓閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓和穩壓的自動控制。本系列產品有單座（ZZYP),套筒（ZZYM),雙座（ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用形式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。

產品特點
（1）自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節精度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控制精確。

自力式壓力調節閥連接尺寸及標準
法蘭標準：鑄法法按BG9113-88、JB/79-94
法蘭密封面型式：PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口：內螺紋M16×1.5
※ 閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。

自力式壓力調節閥技術參數

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允許壓差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
閥蓋形式		標準型-17～+300℃、高溫型+300℃～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟填料、含浸聚四氟、紡織填料、石墨填料
閥芯形式		單座、套筒型閥芯
流量特性		線性

執行器參數

有效面積(cm )	32※	80	250	630
壓力設定范圍(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
壓力設定范圍(MPa)	0.3～1.2	0.05～0.3	0.01～0.07	0.005～0.035
保證壓力閥正常工作的小壓差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允許上下膜室之間大壓差(MPa)	2.0	1.25	0.4	0.15
材料	膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管10×1；卡套式接頭：R1/4"

性能指標

設定值偏差		±8%
允許泄露量 (在規定實驗條件下)	硬密封	4×0.01%閥額定容量
	軟密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

工作溫度

公稱通徑		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長件≤200℃
		冷卻罐和散熱片≤350℃ ※	冷卻罐和加長件≤300℃ ※
	軟密封	≤150℃

零件材料

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	閥桿	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
	膜蓋	A3、A4鋼涂四氟
	填料	聚四氟、柔性石墨
	彈簧	60Si2Mn
	導向套	HPb59-1
