AT系列新型閥門氣動執行器

AT系列新型閥門氣動執行器概述

AT新型齒輪齒條式氣動執行器綜合了國內外，通過CAD三維模型創新優化設計，外形美觀緊湊、現代化的造型；并采用實用新型材料、新工藝，使產品的質量、性能更加可靠；多規格選型更經濟實惠；產品符合標準技術規范，滿足現在和未來的需求。
DR系列新型閥門氣動執行器的性能：

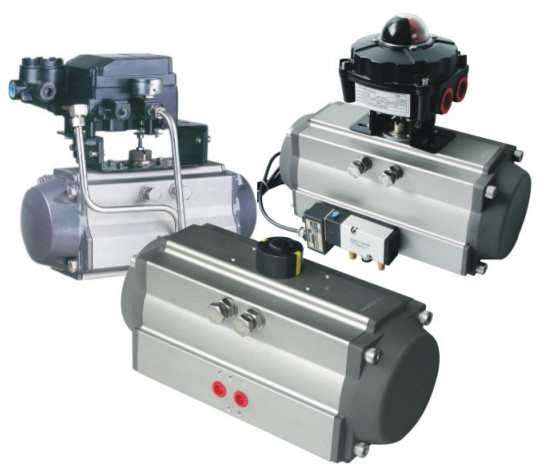

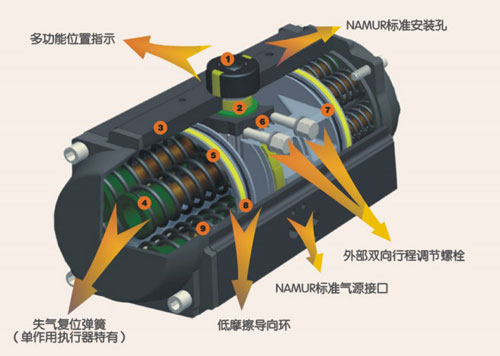

1、齒輪齒條雙活塞對稱結構設計，動作快速平穩，精度高，輸出功率大，通過簡單的改變活塞裝配位置可得到反方向旋轉。
2、擠壓的鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），使用壽命更長，摩擦系數低。
3、一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
4、組合式預符荷彈簧組，不論在裝配過程或使用現場中，都能方便而的安裝或增減彈簧數量。

5、外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是精確方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
6、多功能位置指示器，現場可視化指示，符合VID/VIE3845、NAMUR標準槽，能安裝并輸出所有附件，如限位開關盒、電氣定位器、位置傳感器（倍加福、圖爾克）。
7、氣源接口符合NRMAR標準，可直接安裝NUMAR標準電磁閥。
8、齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦，并且增加潤滑,使其低摩擦、長壽命。
9、所有的緊固件均采用不銹鋼材料，長期抗腐蝕。
10、連接部分符合全新標準規范ISO5211，DIN3337（F03-F25）使產安裝具有互換性、通用性。





AT型DA雙作氣用式氣動執行器工作原理

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，輸出軸變?yōu)榉聪蛐D(zhuǎn)，即為雙作用反轉DL型）



AT型DA雙作用式氣動執行器的選用
選用氣動執行器時，在已確定閥門的扭矩上再增加值，水蒸氣或非潤滑的液體介質增加25%值；非潤滑的漿料液體介質增加30%值；非潤滑的干氣介質增加40%值；非潤滑用氣體輸送的顆粒粉料介質增加60%值；對于清潔、低摩擦的潤滑介質增加20%值（上述值為工恒閥門理論推薦，僅供參考）。



AT型DA雙作用式氣動執行器選用示例
當控制一個需要扭矩200Nm的球閥，氣源壓力只有5bar，介質為非潤滑的水蒸氣，考慮到因素，增加25%值等于250Nm，按雙作用輸出扭矩表查找氣源壓力5bar，然后沿該列垂直查找等于或相近的扭矩數據，選277Nm，再沿該行向左查找其型號，選擇AT140型。


AT型DA雙作用式輸出扭矩(Nm)
注：更多詳情，請來電詳談
