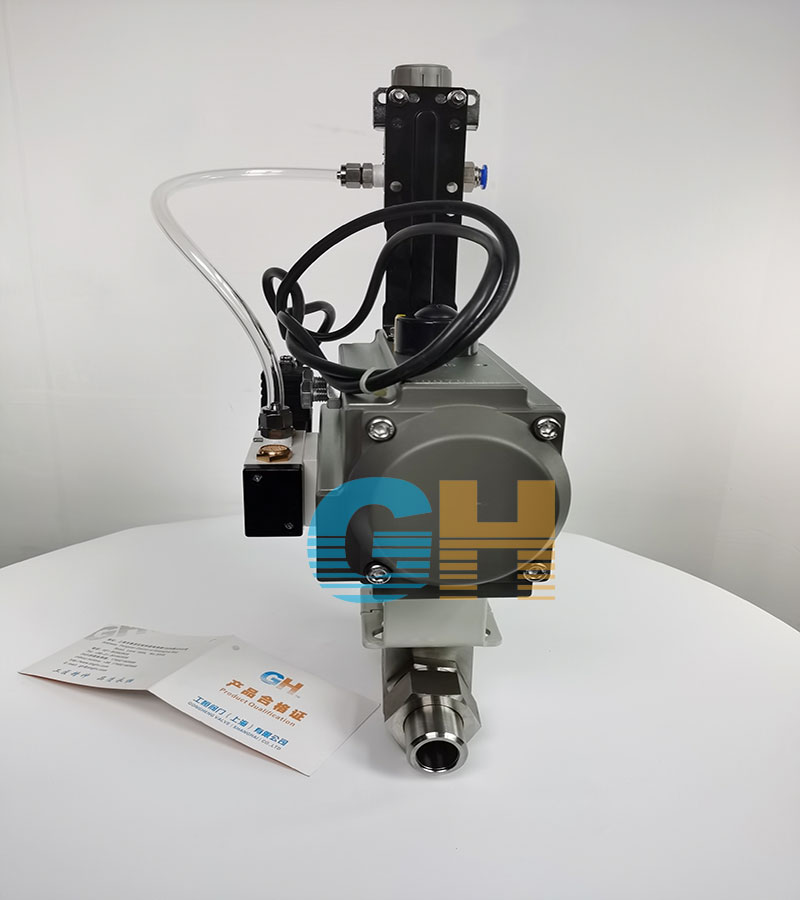

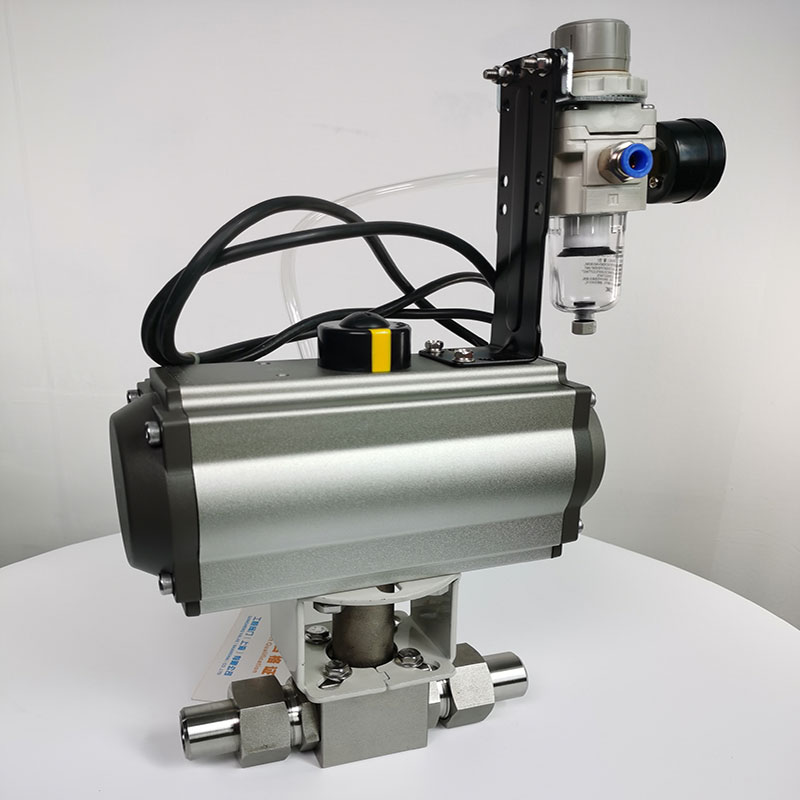

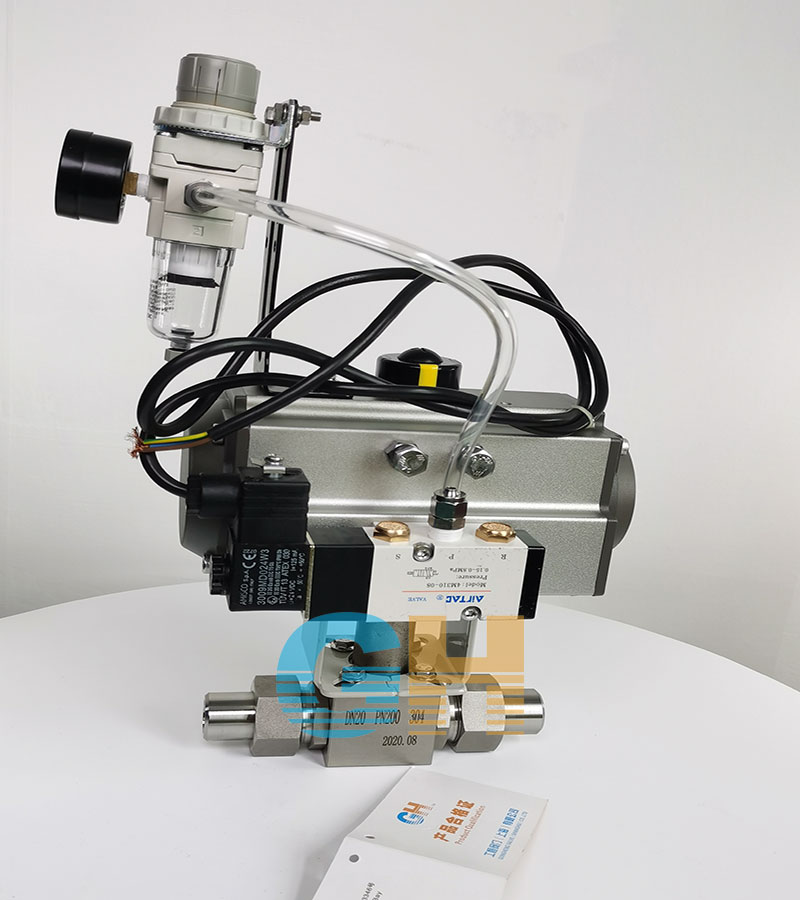

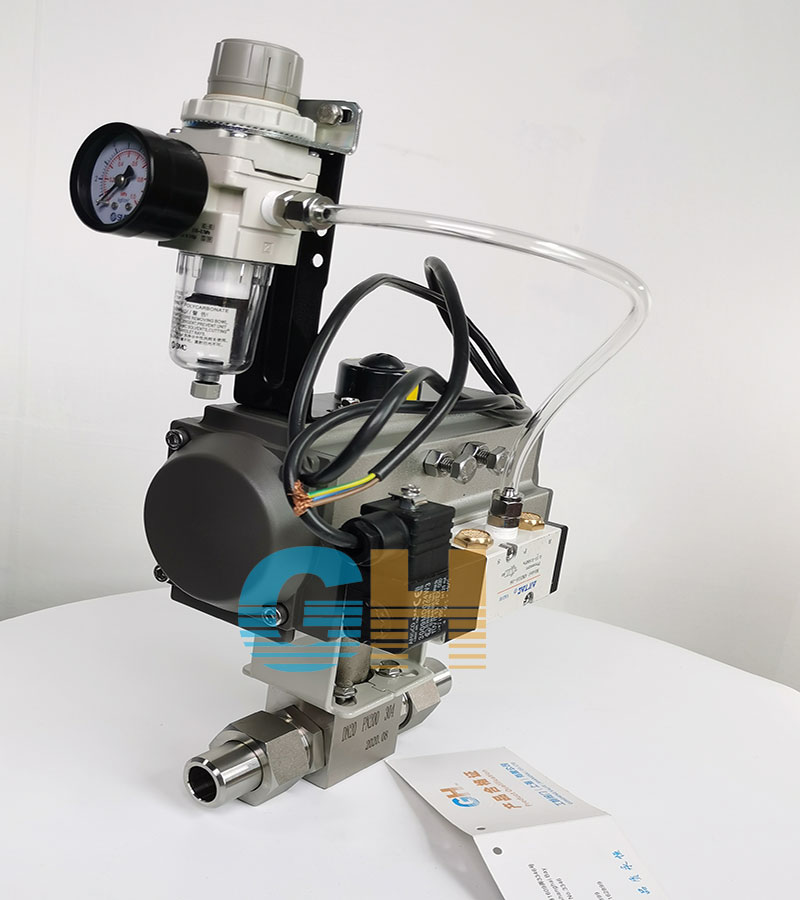

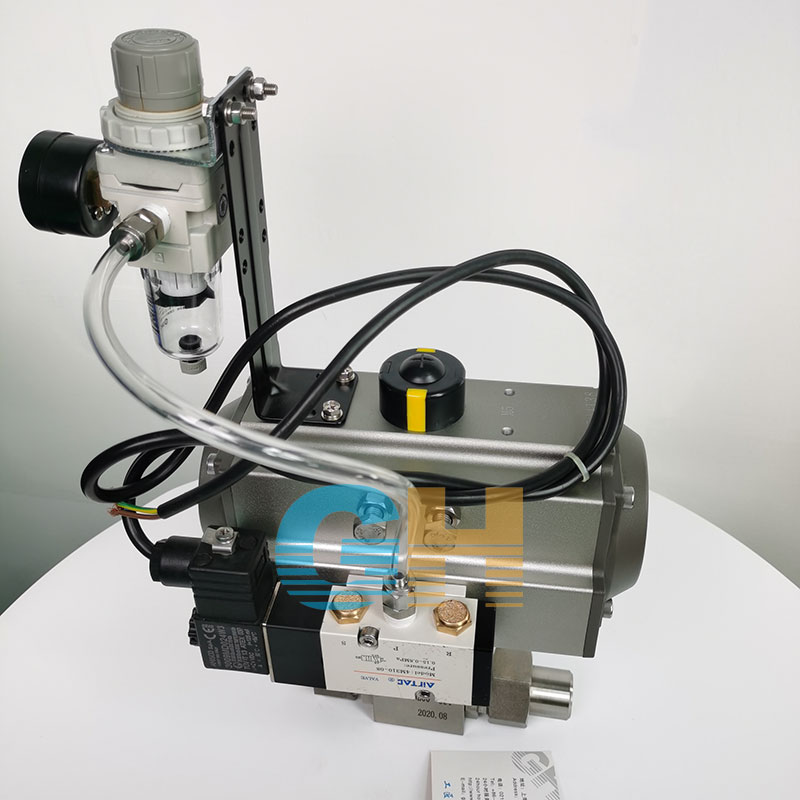

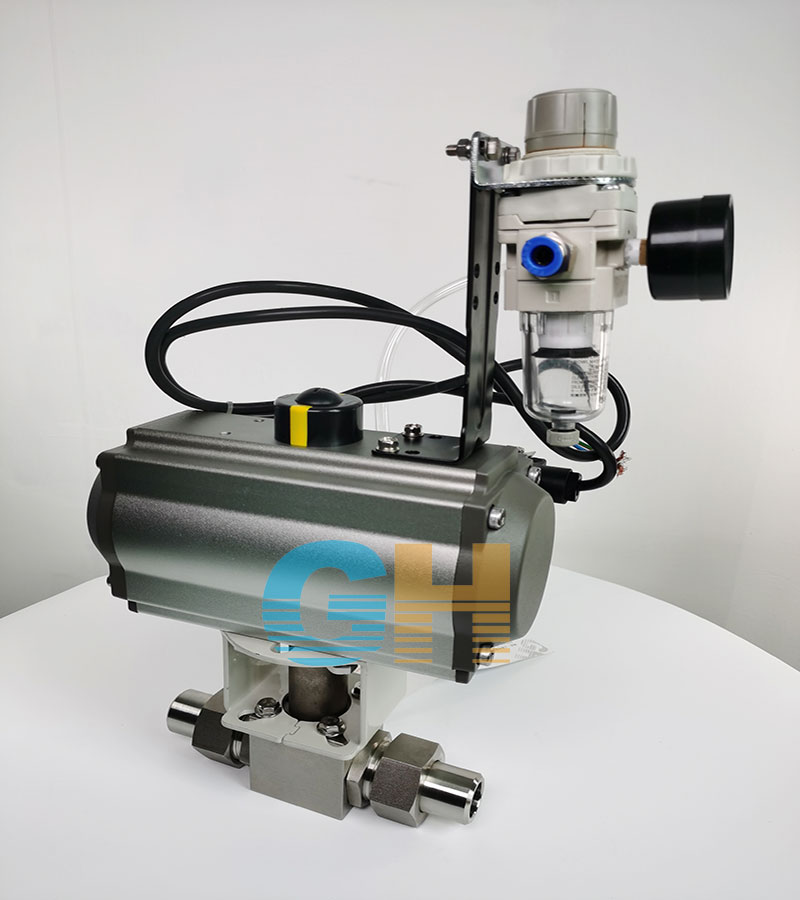

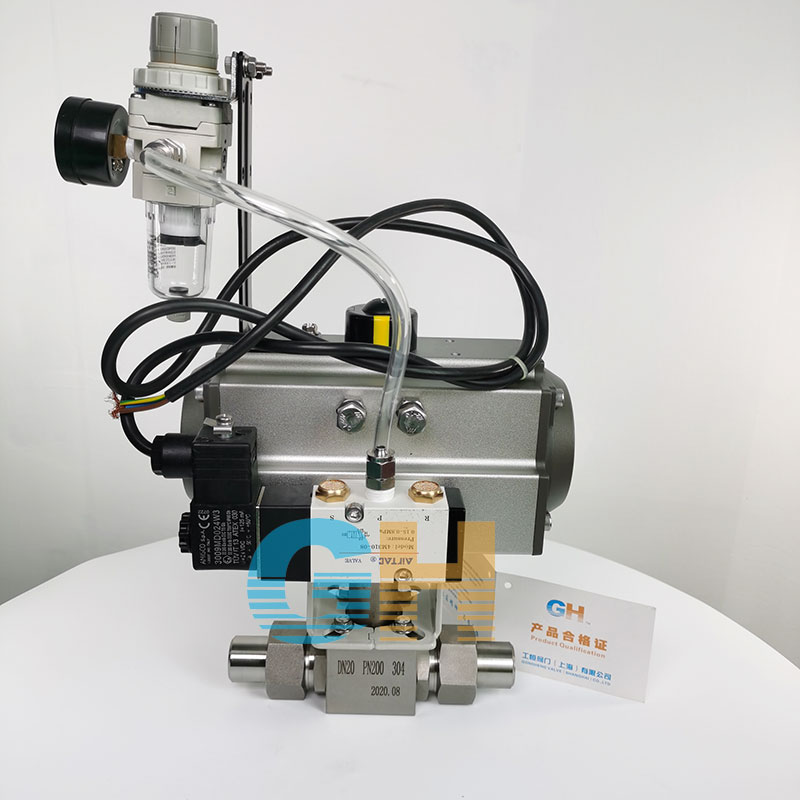

Q621N高溫高壓內螺紋氣動球閥-氣動內螺紋高壓球

日期：2021/06/01 瀏覽：

品牌 :	GH/工恒	型號 :	Q621N
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	15-50
適用介質 :	蒸汽等高壓氣體	壓力環境 :	高壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

Q621N高溫高壓內螺紋氣動球閥-氣動內螺紋高壓球球主要用于截斷或接通管路中的介質，結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。適用于水、溶劑、酸和等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、和乙烯等，在各行業得到廣泛的應用。

產品特點及工作原理；

產品特點：
1.流體阻力小，全通徑的球閥基本沒有流阻。
2.結構簡單、體積小、重量輕。
3.緊密可靠。它有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8.由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

工作原理：
電動內螺紋高壓球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。

連接尺寸參數

口徑	d	L	L1	H	W	D	L3
口徑	流量	總長	中段瓣總長	中心高度	手柄長度	半插口	有效長度
NPT3/8"	10	100	60	62	150	1280	10
NPT1/2"	14	100	60	65	150	21.85	10
NPT3/4"	19	140	80	74	180	27.30	13
NPT1"	24	140	80	80	180	34.05	13
NPT11/4"	31	160	90	95	255	42.80	13
NPT11/2"	39	180	100	98	255	48.80	13
NPT2"	48	200	110	108	255	61.35	16
NPT21/2"	63	-	-	-	-	74.20	16
NPT3"	78	-	-	-	-	90.15	16
NPT4"	98	-	-	-	-	115.80	19

公稱通徑DN(mm)		DN15-100
公稱壓力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
試驗壓力	強度試驗	15.0	24.0	37.5	48.0	63.0
	密封試驗	11.0	17.6	27.5	35.2	46.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、類(溫度≤200℃)、類(溫度≤200℃)
