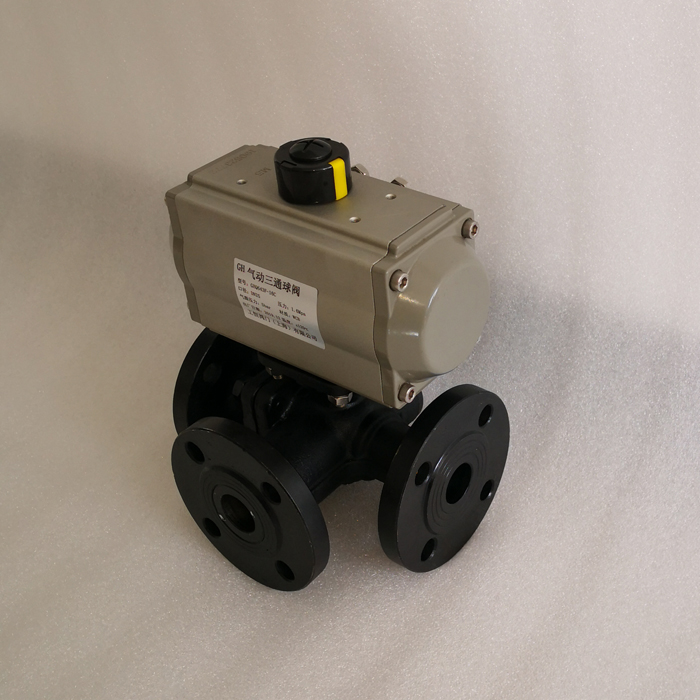

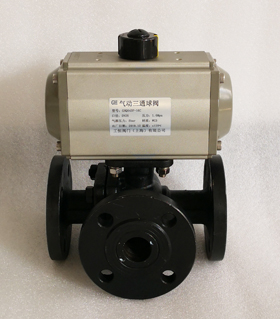

L型Q644F法蘭式高平臺氣動三通球閥

產品介紹：
L型Q644F法蘭式高平臺氣動三通球閥在結構上采用一體化結構，兩面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。也能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。氣動閥門結構緊湊、啟閉迅速、流道暢通、流體阻力小。氣動球閥密封性能好：利用兩面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。閥門廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

結構特點及用途：
1、結構緊湊、啟閉快、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

三通球閥介質流向原理：

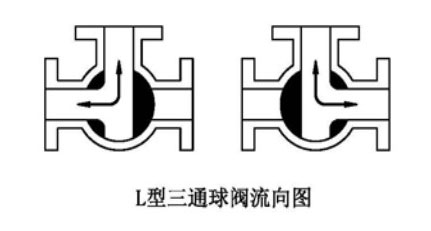

三通球閥分L型介質流通方向見下圖

主要性能范圍：



技術規范：

※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計。

主要零部件材質

注：系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶要求設計選用。



閥門氣動執行器性能介紹：
1、齒輪齒條雙活塞對稱結構設計，動作快速平穩，精度高，輸出功率大，通過簡單的改變活塞裝配位置可反方向旋轉。
2、擠壓的鋁合金缸體，經精加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），使用壽命更長，摩擦系數低。
3、一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
4、組合式預符荷彈簧組，不論在裝配過程或使用現場中，都能方便而的安裝或增減彈簧數量。
5、外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
6、多功能位置指示器，現場可視化指示，符合VID/VIE3845、NAMUR標準槽，能安裝并輸出所有附件，如限位開關盒、電氣定 位 器、位置傳感器（倍加福、圖爾克）。
7、氣源接口符合NRMAR標準，可直接安裝NUMAR標準電磁閥。
8、齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦，并且增加潤滑,使其低摩擦、長壽命。
9、所有的緊固件均采用不銹鋼材料，長期抗腐蝕。
10、連接部分符合全新國際標準規范ISO5211，DIN3337（F03-F25）使產安裝具有互換性、通用性。
