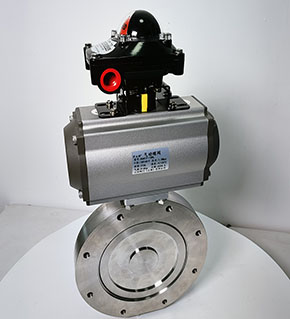

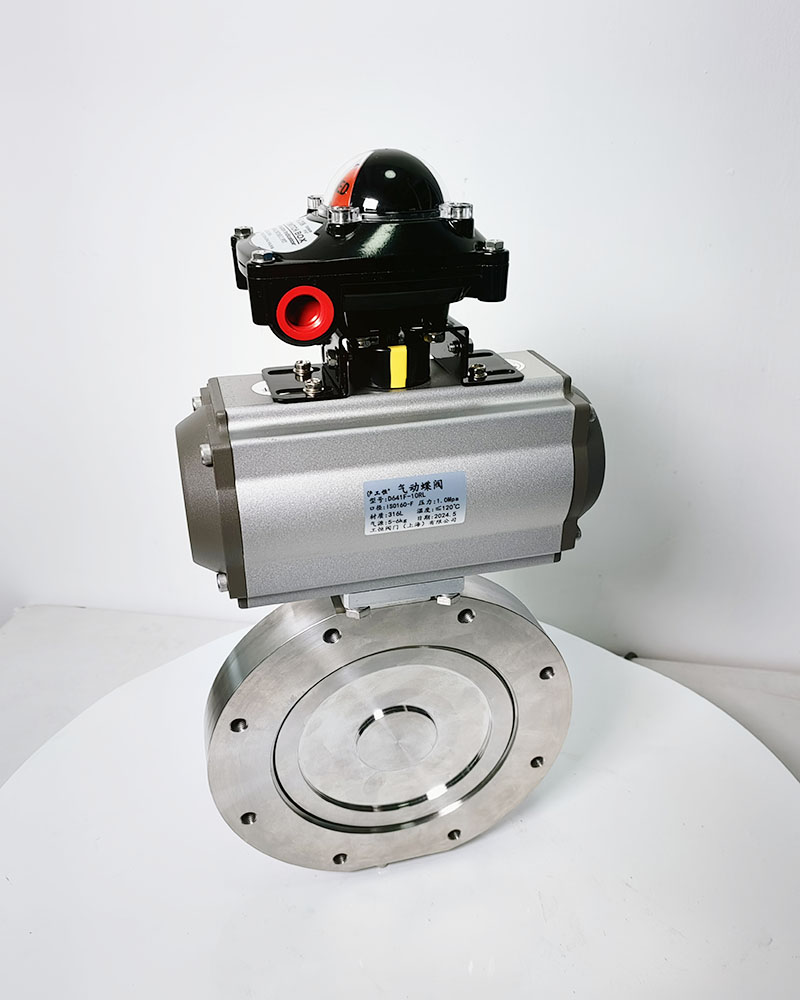

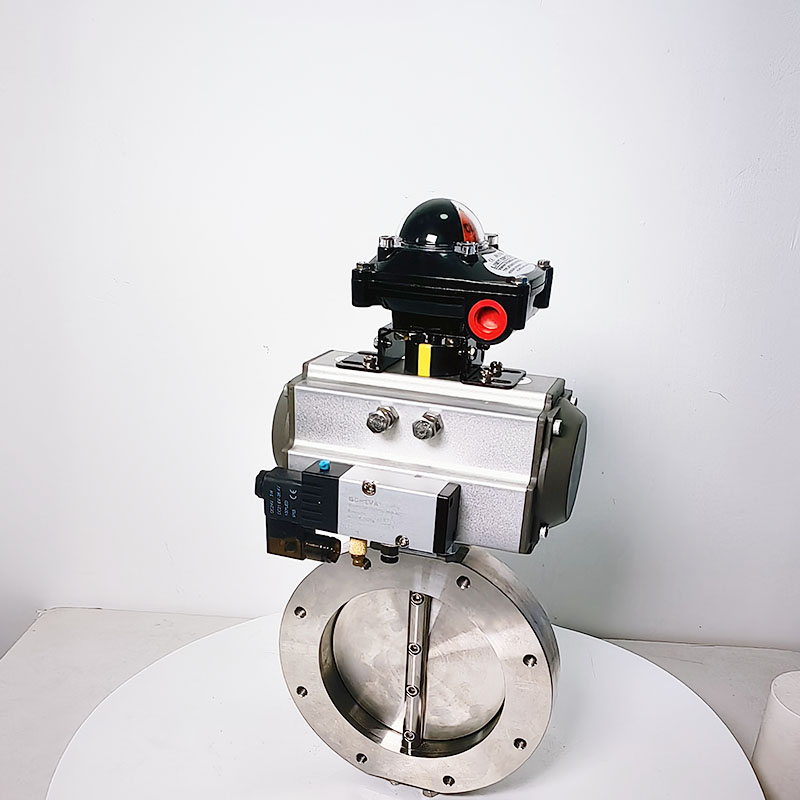

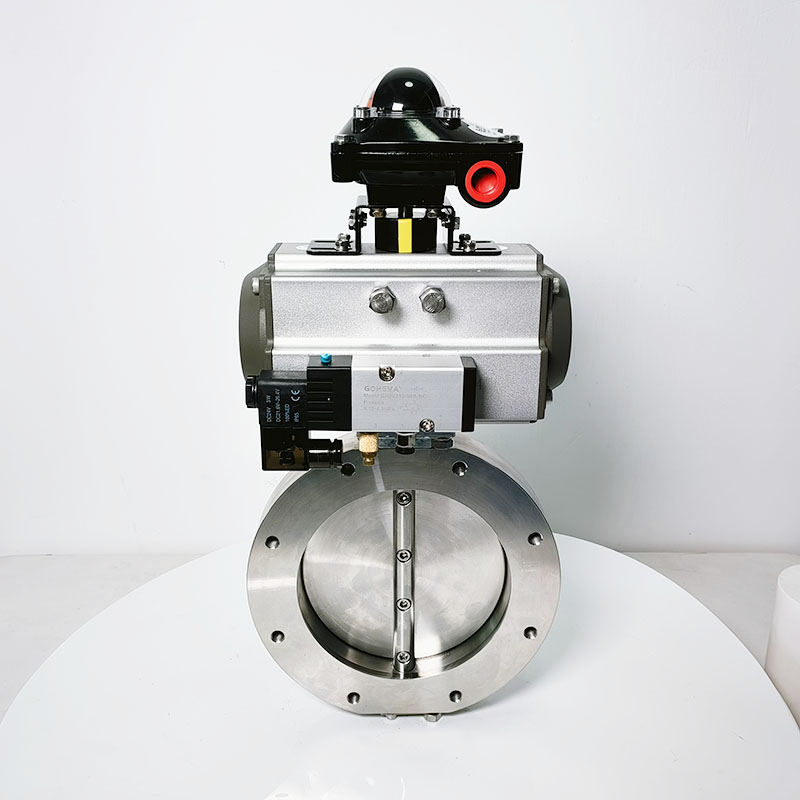

氣動真空蝶閥
日期:2024/11/04
瀏覽:
D671X氣動軟密封蝶閥
一、氣動軟密封蝶閥特點:
(1)設計新穎、合理、結構獨特,重量輕,啟閉迅速。
(2)操力矩小,操作方便,省力靈巧。
(3)可以任何位置安裝,維修方便。
(4)密封件可以更換,密封性能可靠達到雙向密封零泄漏。
(5)密封材料耐老化、耐腐蝕,使用壽命長等特點。
二、氣動軟密封蝶閥結構特點:
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
三、D671X氣動軟密封蝶閥零部件:
| 閥體 | 球墨鑄鐵 灰鑄鐵 鑄鋼 不銹鋼 | 50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm | 閥桿 | 不銹鋼 410 不銹鋼 316 不銹鋼 304 碳鋼鍍鎳磷 | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
| 閥板 | 不銹鋼 CF8 不銹鋼 CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍 | 50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm | 閥座 | 橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 硅橡膠 SEP 耐熱 EPDM 耐磨 EPDM PTFE | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |
四、氣動軟密封蝶閥執行標準:
| 制造標準 | GB/T 122387-89 |
| 法蘭標準 | GB9113-2000、GB17241.6998 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |






溫馨提示:本文中所有文字、數據、圖片均只適用于參考,氣動真空蝶閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。
