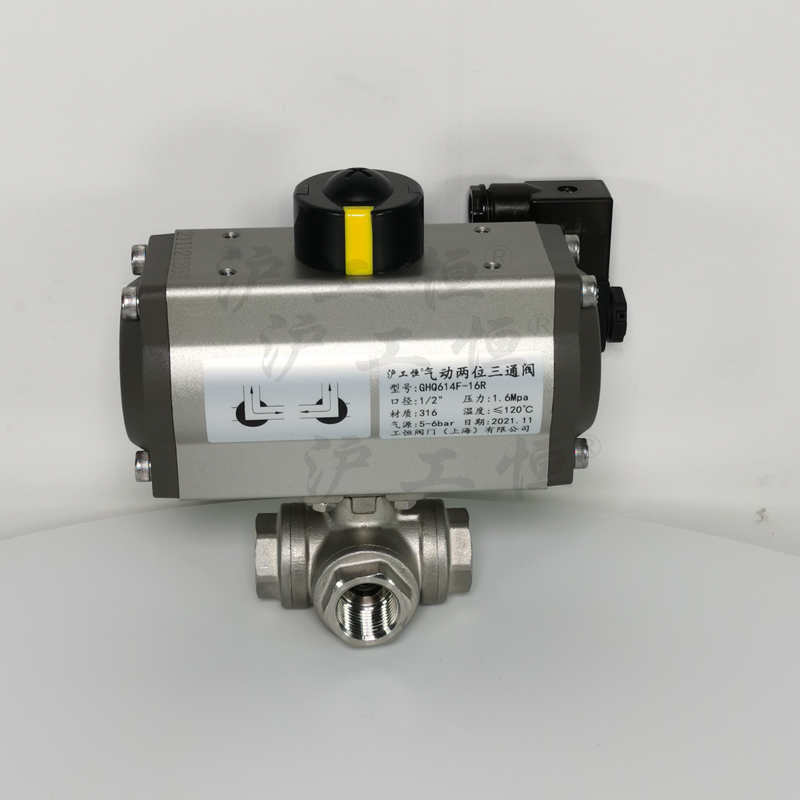

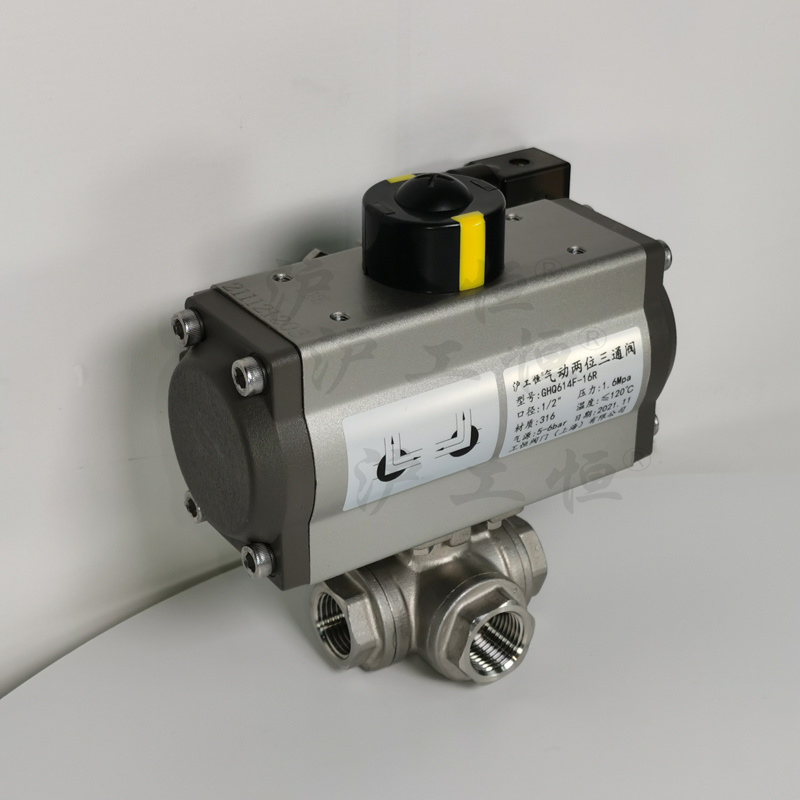

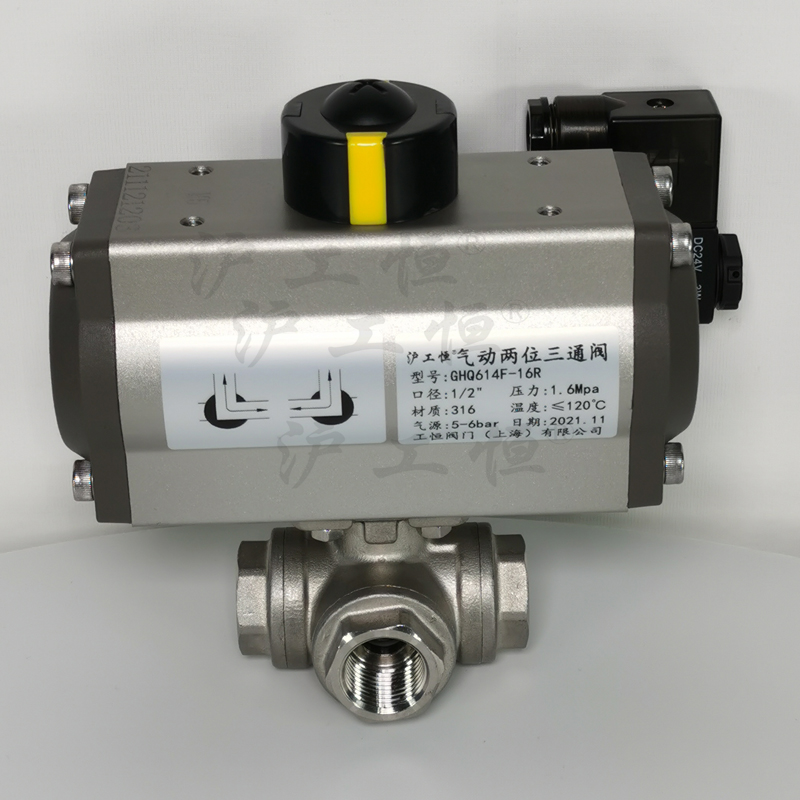

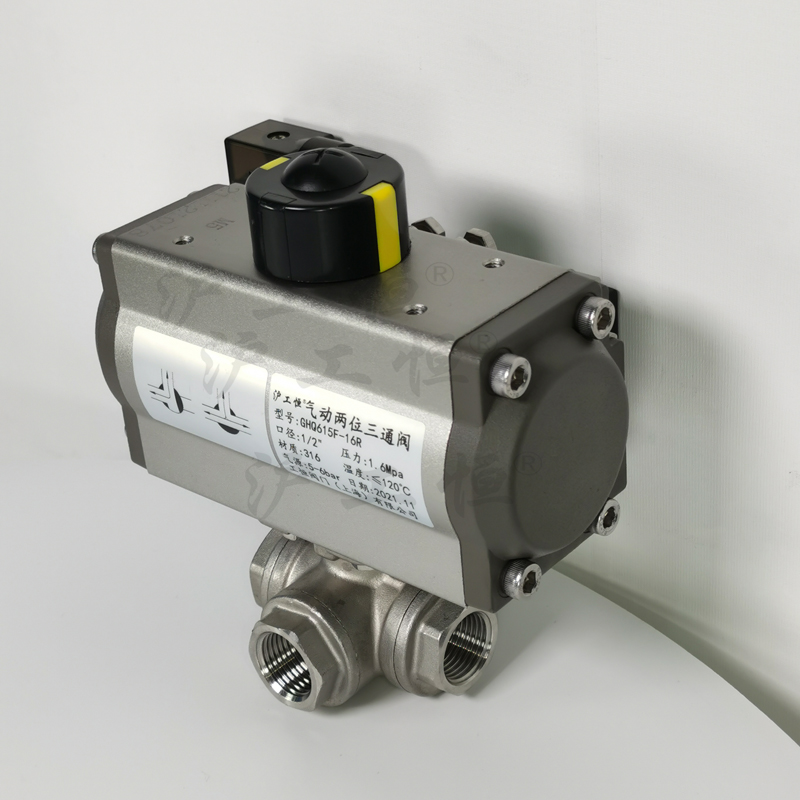

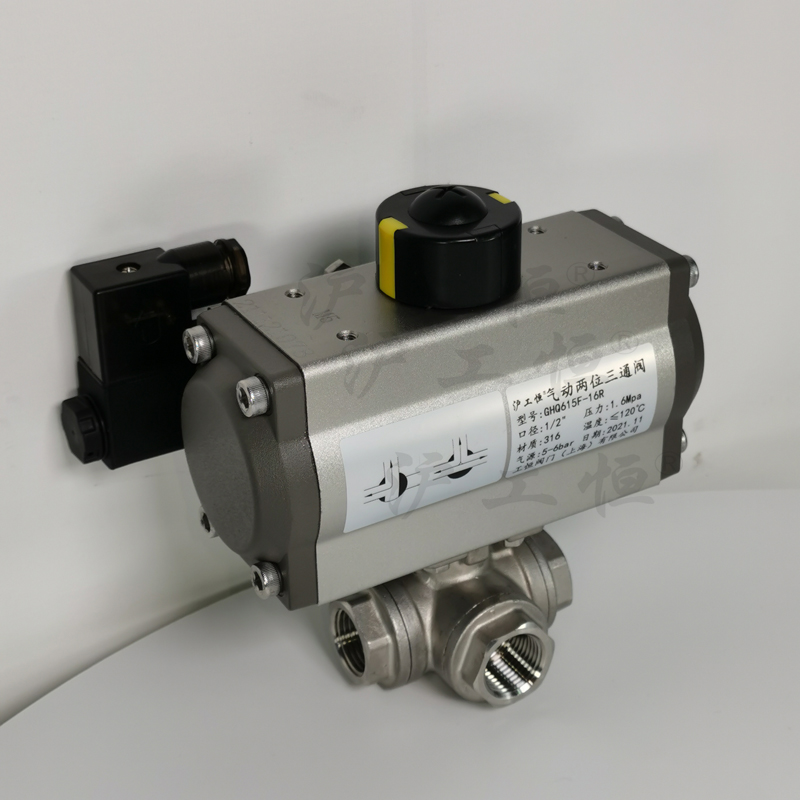

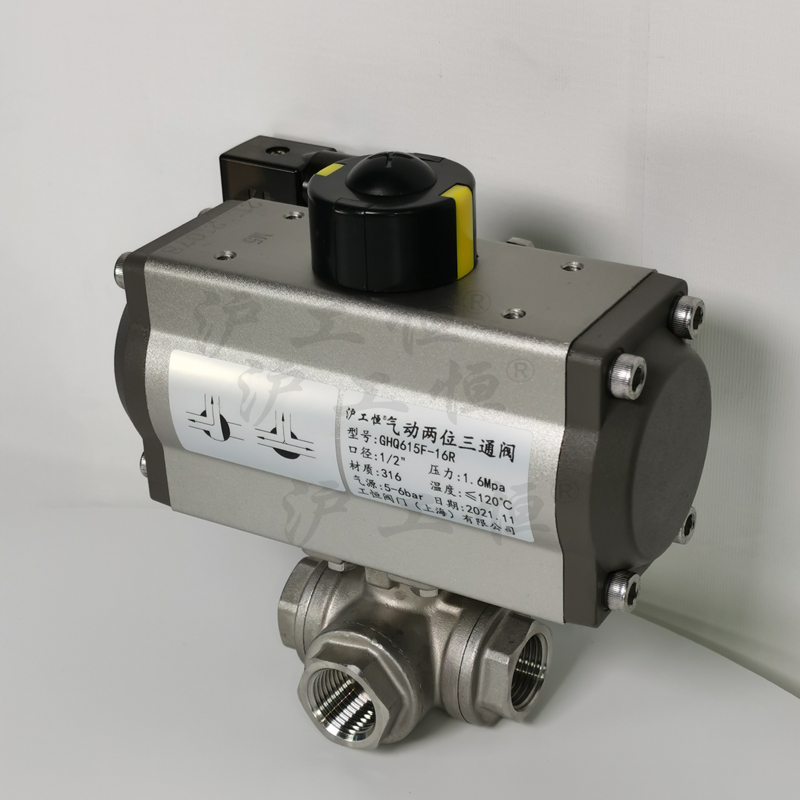

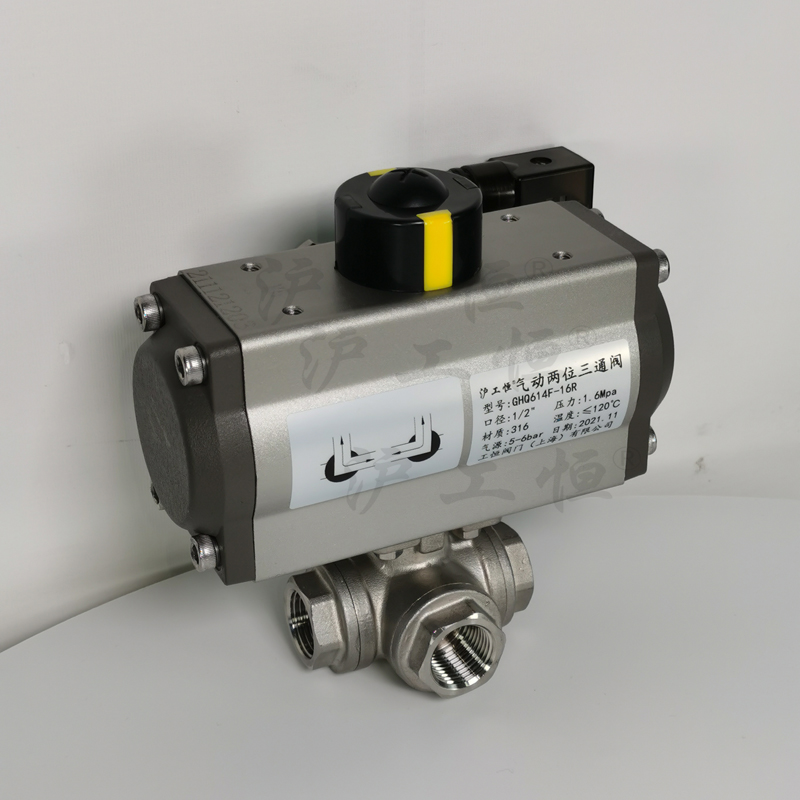

T型氣動兩位三通絲扣304球閥 不銹鋼內螺紋閥門

　　【球閥】特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。
（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。


　　氣動內螺紋三通球閥概述：

　　氣動內螺紋三通球閥分L型和T型，法蘭連接跟螺紋連接。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。


　　主要技術參數：

　　①螺紋類型：G?NP?BSPN259/2999

　　②閥門檢驗：N 5208—1987

　　③驅動裝置：5211④公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG

　　⑤連接方式：螺紋 （L型、T型）⑥閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）

　　⑦閥球材質：不銹鋼CF8（304）、CF8M（316）⑧密封材料：PTFE、PPL

　　⑨適用溫度：-20℃～232℃～350℃

　　⑩適用介質：水、油、氣等某些腐蝕性液體?氣缸選配：A

　　?氣缸形式：雙作用、單作用（彈簧復位式）

　　?環境溫度：-20℃-+80℃?氣源壓力：雙作用4～8bar、單作用5～8bar

　　?產品型號：Q615F/Q614F


　　氣動內螺紋三通球閥性能參數與主要尺寸：
