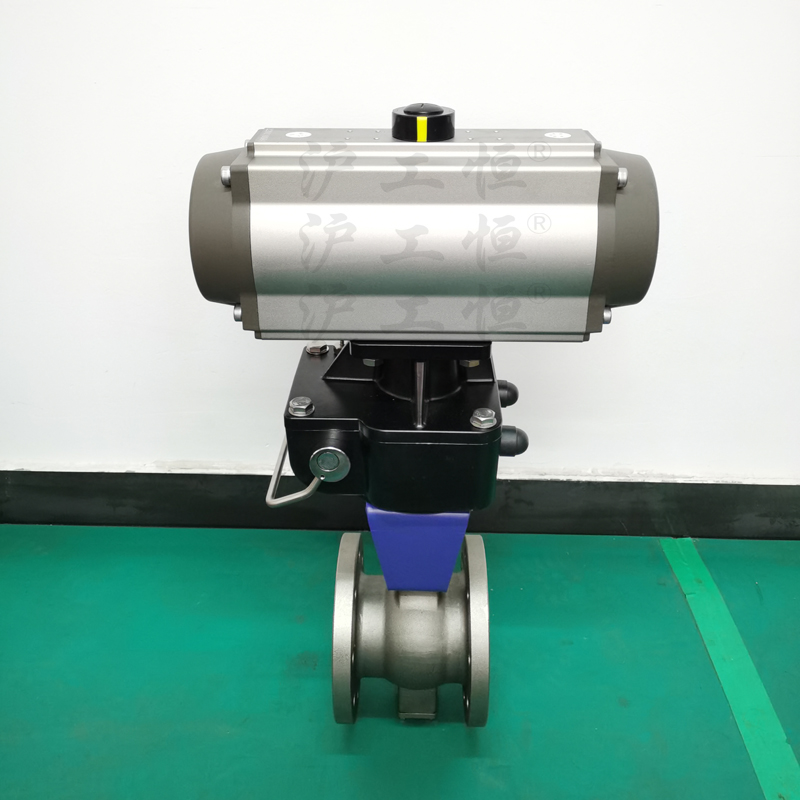

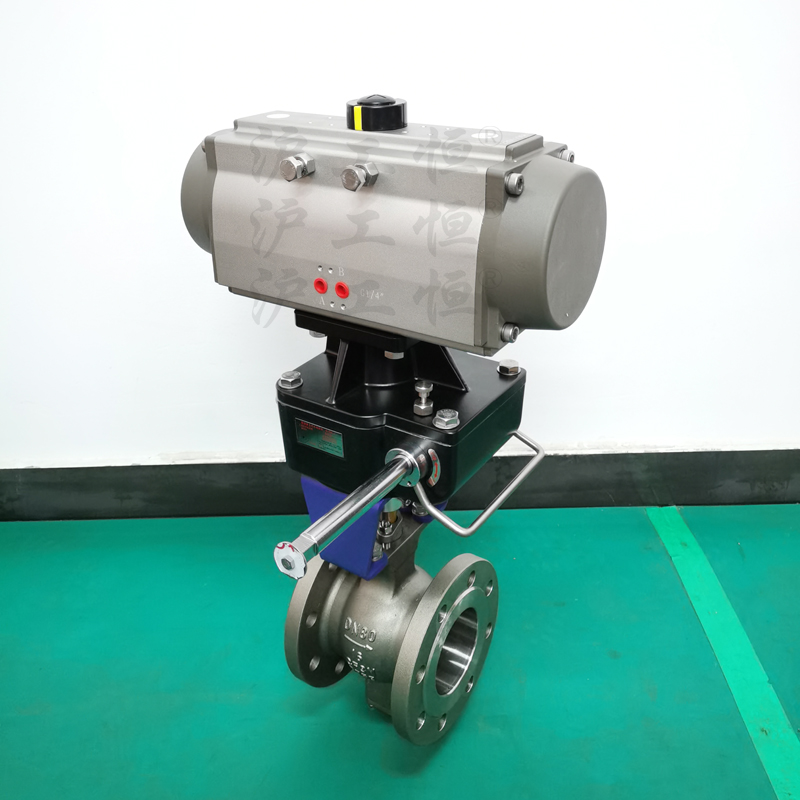

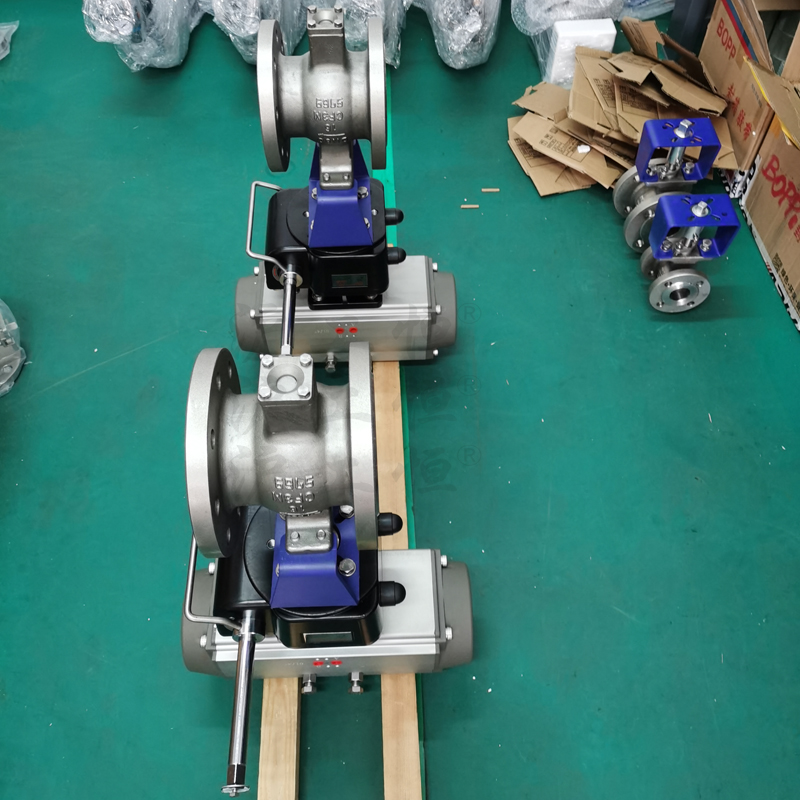

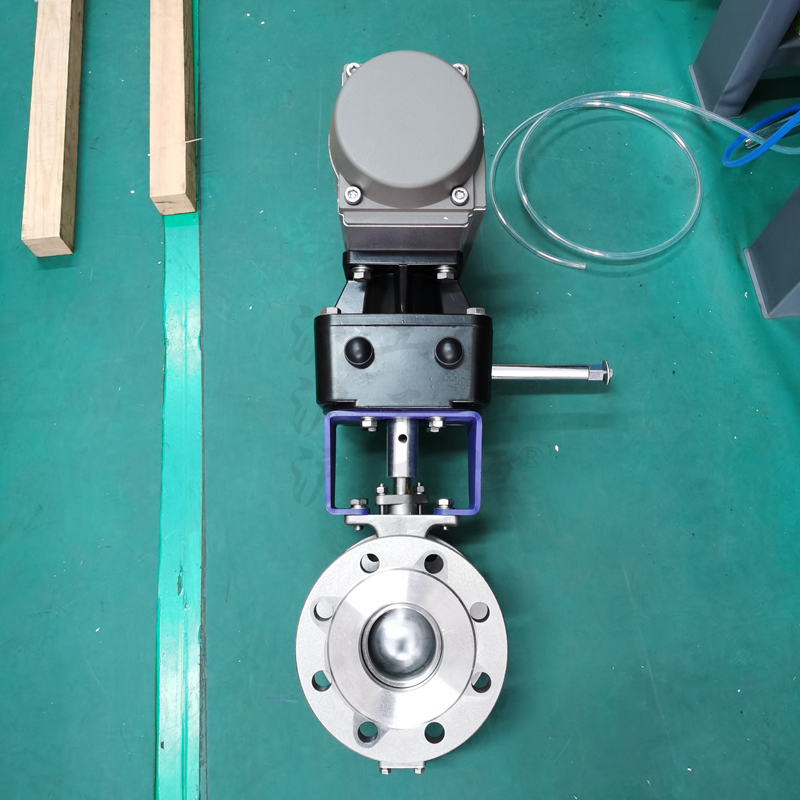

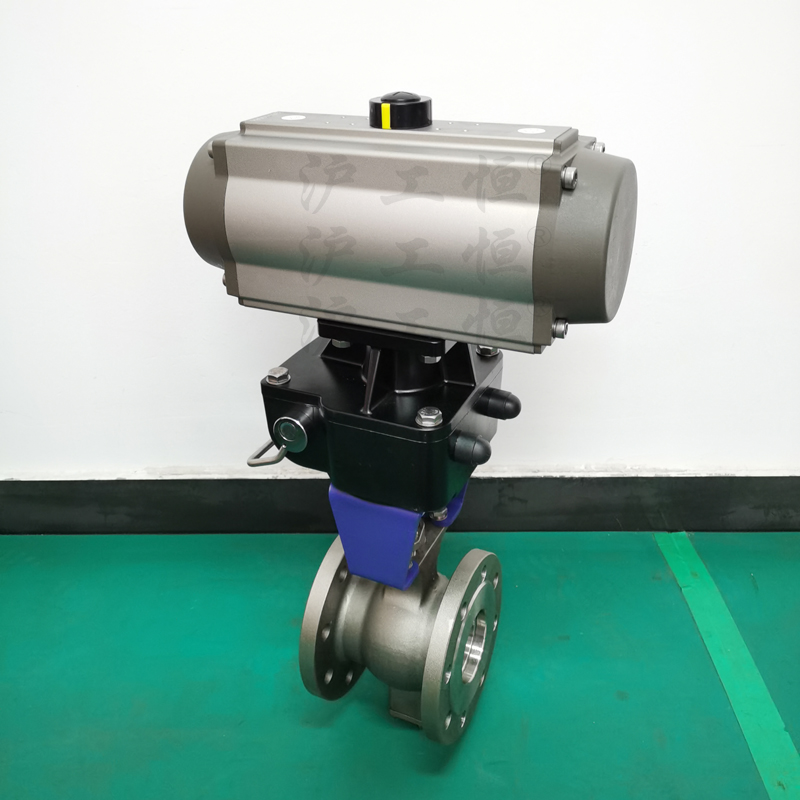

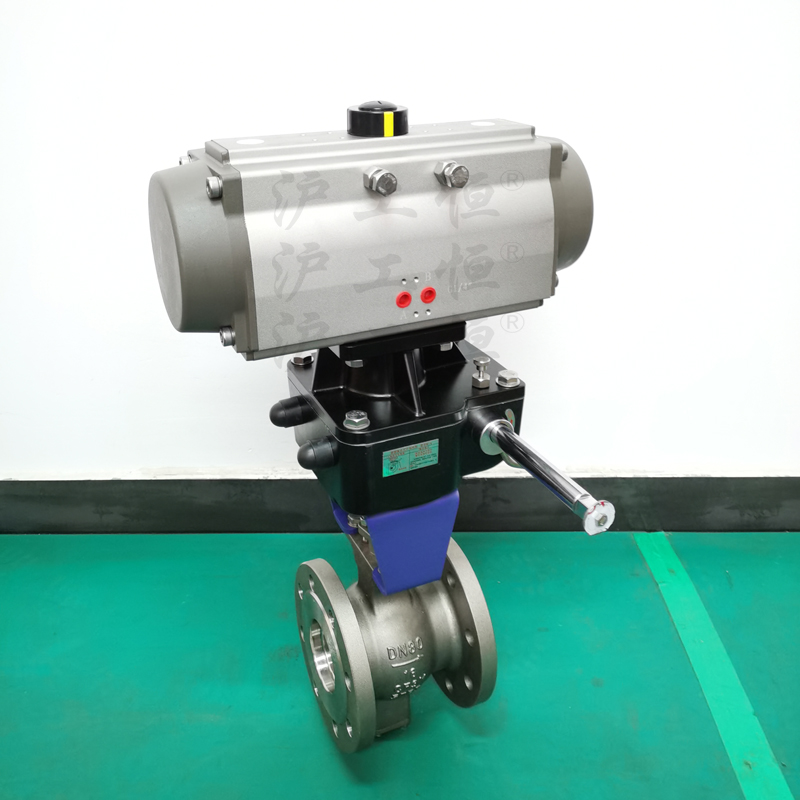

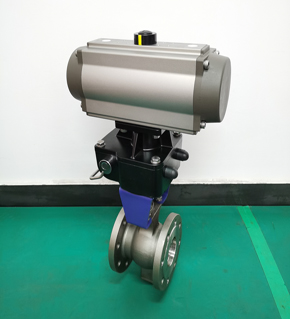

不銹鋼法蘭氣動V型球閥 快速切斷氣動閥
QV647F氣動V型法蘭球閥QV647H產品簡介:
氣動V型調節法蘭球閥QV647F氣動V型調節球閥QV647H氣動V形球閥QV647Y氣動法蘭式V型球閥/防爆氣動V型調節球閥/防爆氣動V形球閥/氣動V型調節球閥/氣動不銹鋼V型球閥/防爆氣動V型法蘭球閥閥體采用金屬或金屬對聚四氟乙烯密封配合的旋轉球閥,它將球閥和蝶閥的控制特性結合成體,既可用作控制調節閥,又可作關斷切斷閥。當閥關閉時,V形切口與閥座產生楔形剪切作用,既具有自潔功能又可防止球芯與閥座之間因污物產生的卡死現象,特別適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
1、具有出色的調節特性:氣動V形球閥具有個近似等百分比的固有流量特性及高達300:1的可調比。因此氣動V型閥可以在廣幅的變化范圍內提供精確的控制。
2、啟閉件采用V型球缺結構,完*了閥腔易沉積介質的問題。
3、氣動V形球閥采用雙軸承結構,機械穩定性能高,啟動扭矩小,保證了閥門具有良好的靈敏度和感應速度。
4、大可靠(安全)性:閥體為個整體,堅固耐用,操作不受管道壓力影響,并可避免閥體滲漏。
5、金屬閥座的優越密封性:氣動V形球閥采用可動金屬閥座,自助補償功能,并具有優越密封性能及超長的使用壽命。
執行機構:
采用新型ATD系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件選項根據不同控制和要求可選擇下列附件:
回訊器:也叫限位開關,遠程反饋開關信號(可選防爆)。
電磁閥:雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件:可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構:轉動手輪機構,可實現手動開、關閥。電氣定位器:輸入4~20mA信號,實現閥門調節功能。
