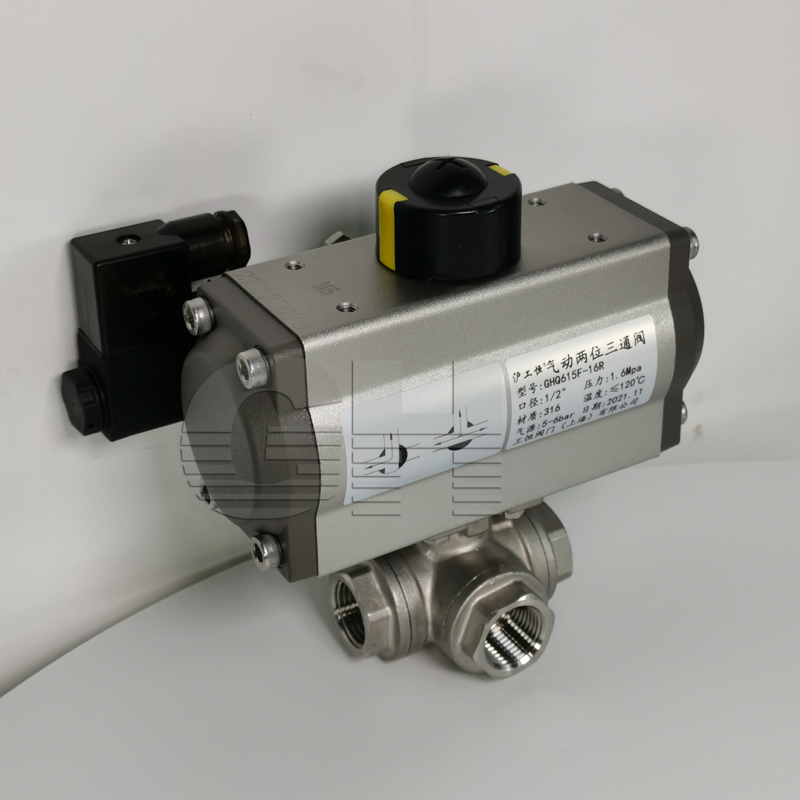

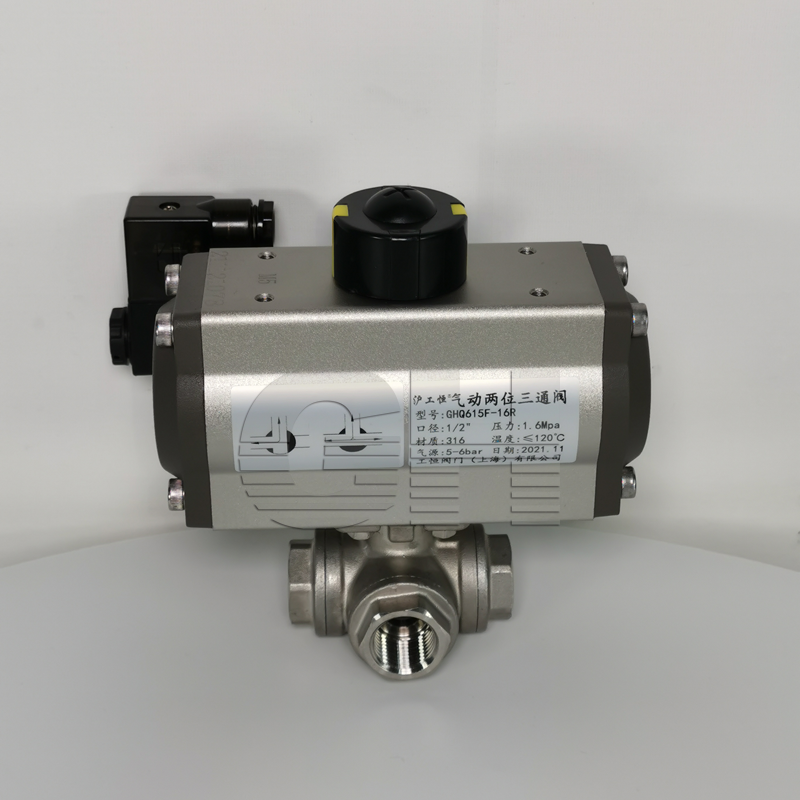

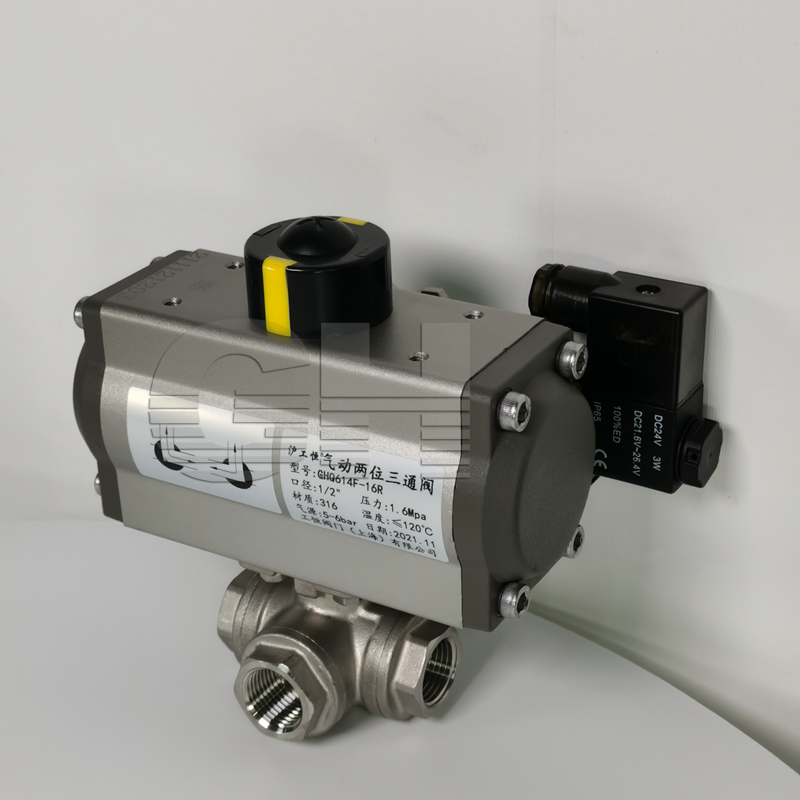

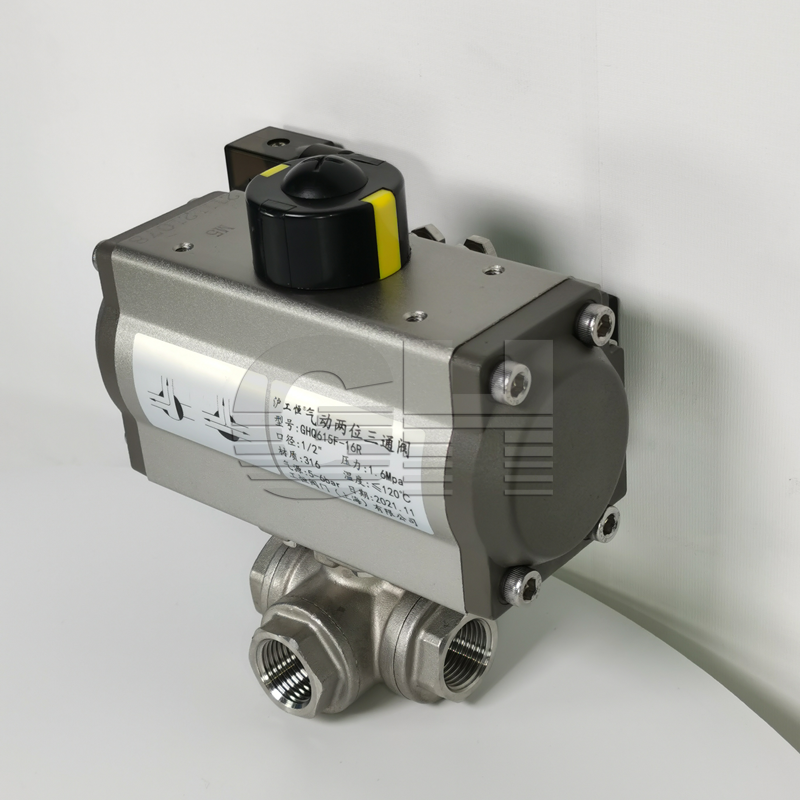

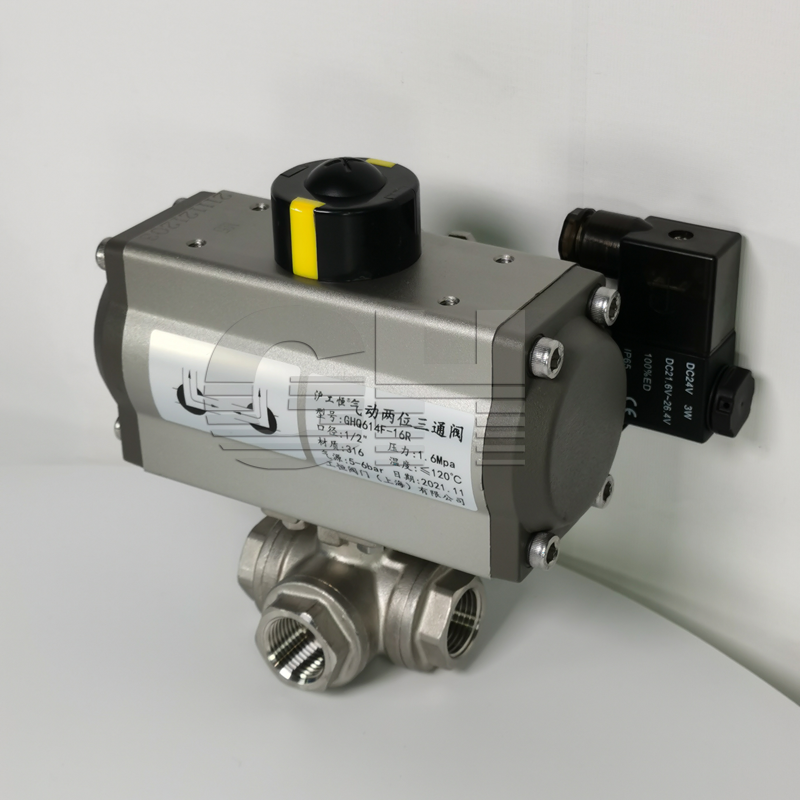

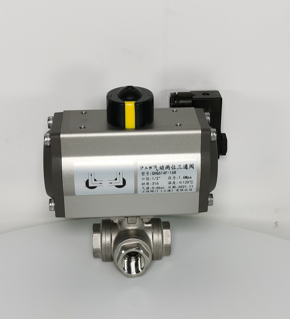

GHQ615F-16P內螺紋氣動三通球閥氣動三通內絲球閥

日期：2022/01/07 瀏覽：

品牌 :	滬工恒	型號 :	GHQ615F-16P
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	15-200
適用介質 :	蒸汽	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

一、Q615F氣動螺紋三通球閥產品概述
Q615F氣動內螺紋三通球閥采用內螺紋連接形式，配備適合氣動執行器安裝的高平臺，閥座采用彈性密封結構，密封面結構形式為軟密封，密封可靠，啟閉輕松。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命，本產品流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。
Q615F氣動內螺紋三通球閥由GT、SR、ST、AT、AW系列單雙作用氣動執行器與高平臺內螺紋T型三通球閥組成，T型三通球閥為四閥座密封三通球閥，其結構緊湊、外型美觀、密封性能好，能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。

二、Q615F氣動螺紋三通球閥主要零部件材料表

序號	零件名稱	材質名稱
1	閥體	WCB	CF8	CF8M
2	閥蓋	WCB	CF8	CF8M
3	球體	2Cr13/304	CF8	CF8M
4	墊片	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
5	閥桿	2Cr13/304	CF8	CF8M
6	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
7	大薄片	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	螺母	35CrMoA	CF8	CF8M
9	螺帽	35CrMoA	CF8	CF8
10	連接支架	WCB	CF8	CF8
11	皮套	塑料	塑料	塑料
12	連接套	WCB	CF8	CF8M

三、Q615F氣動螺紋三通球閥主要執行器技術參數表

氣動執行機構	型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
	氣源壓力	0.4～0.7MPa(凈化壓縮空氣)
	氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
	配用附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
	作用形式	單作用執行機構：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)雙作用執行機構：氣關式(B)—失氣時閥位保持(FL)；氣開式(K)—失氣時閥位保持(FL)

四、Q615F氣動螺紋三通球閥主要外形尺寸表


公稱通徑 DN(mm)	SIZE G(in)	主要尺寸(mm)							執行器型號
公稱通徑 DN(mm)	SIZE G(in)	d	L	L0	L1	L2	H		執行器型號
DN15	1/2″	10	68	34	140/178	62/75	130/136	26	GTD52/GTE65
DN20	3/4″	15	78	39	140/178	62/75	135/141	32	GTD52/GTE65
DN25	1″	20	86	43	140/214	62/91	139/173	38	GTD52/GTE80
DN32	11/4″	25	111	55.5	164/214	75/91	158/186	49	GTD65/GTE80
DN40	11/2″	32	126	63	164/246	75/101	165/203	56	GTD65/GTE90
DN50	2″	38	143	71.5	190/295	91/112	202/228	70	GTD80/GTE100
