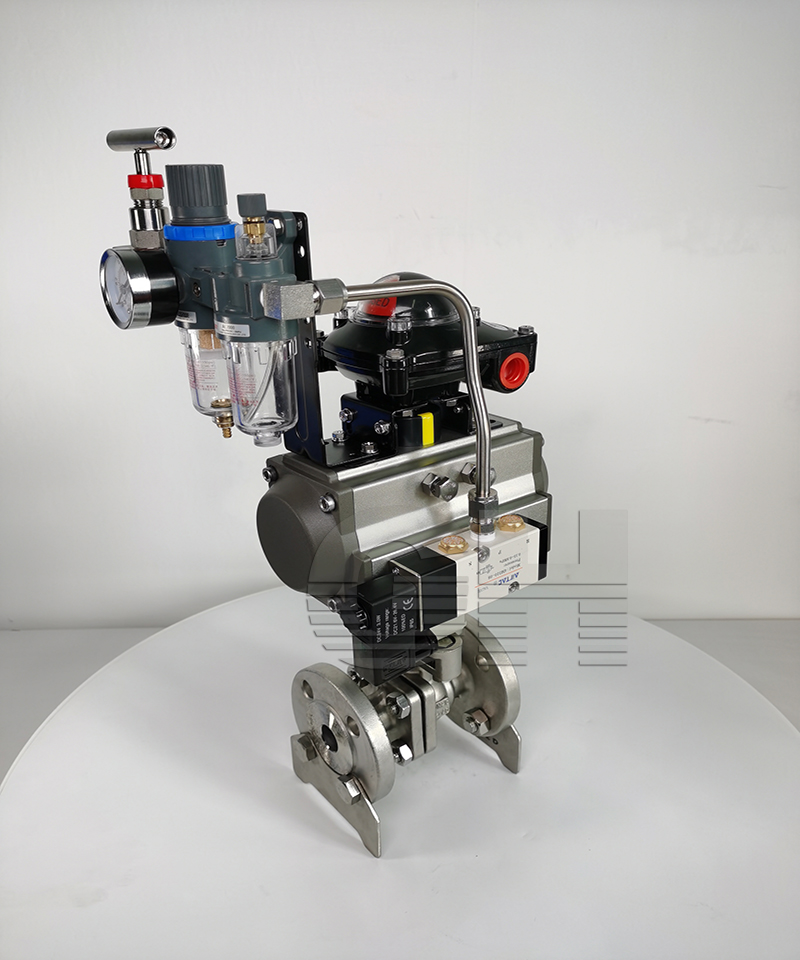

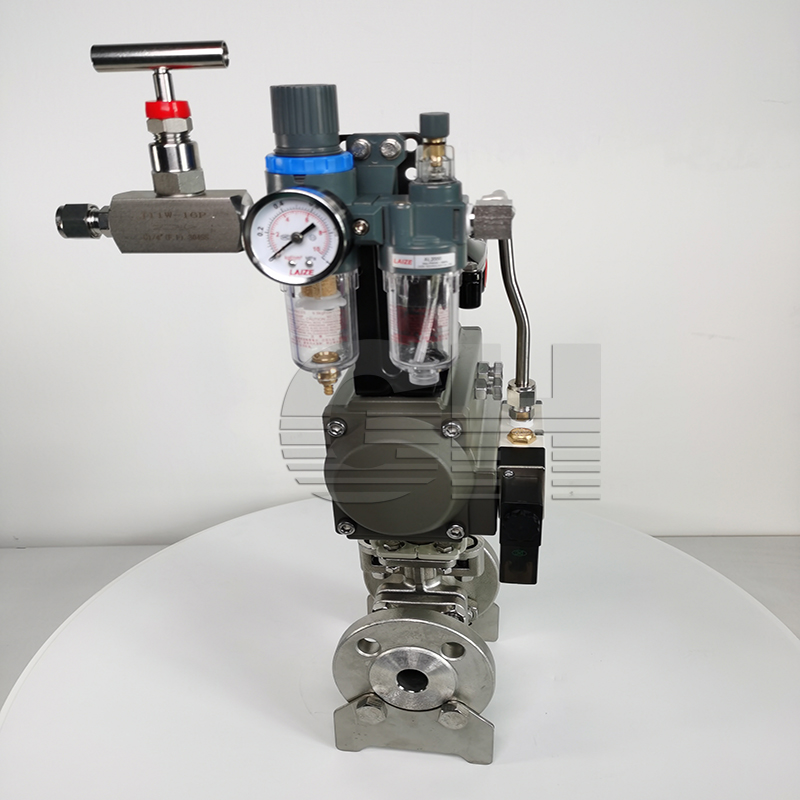

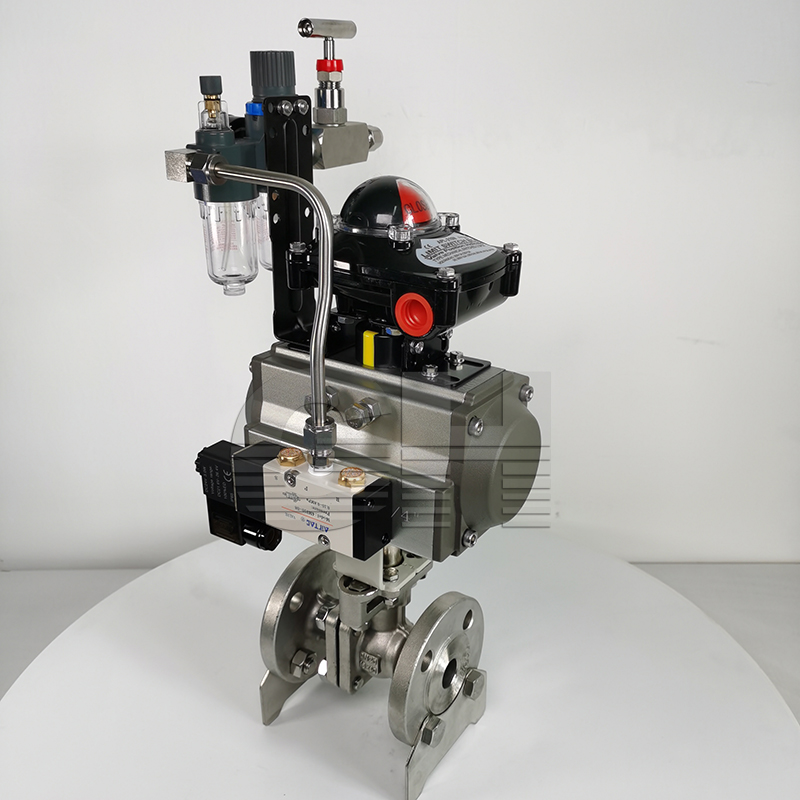

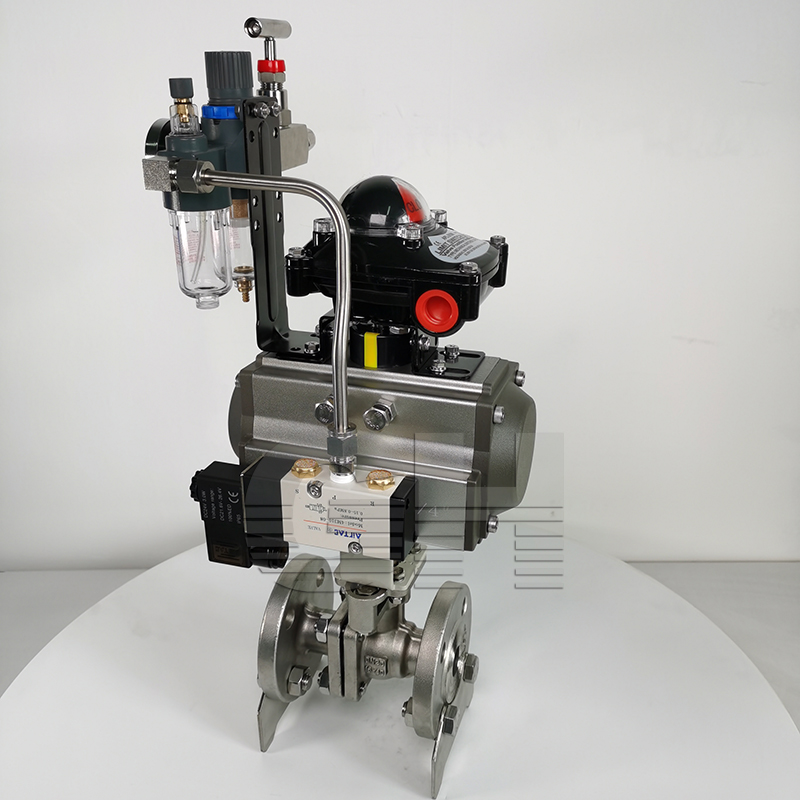

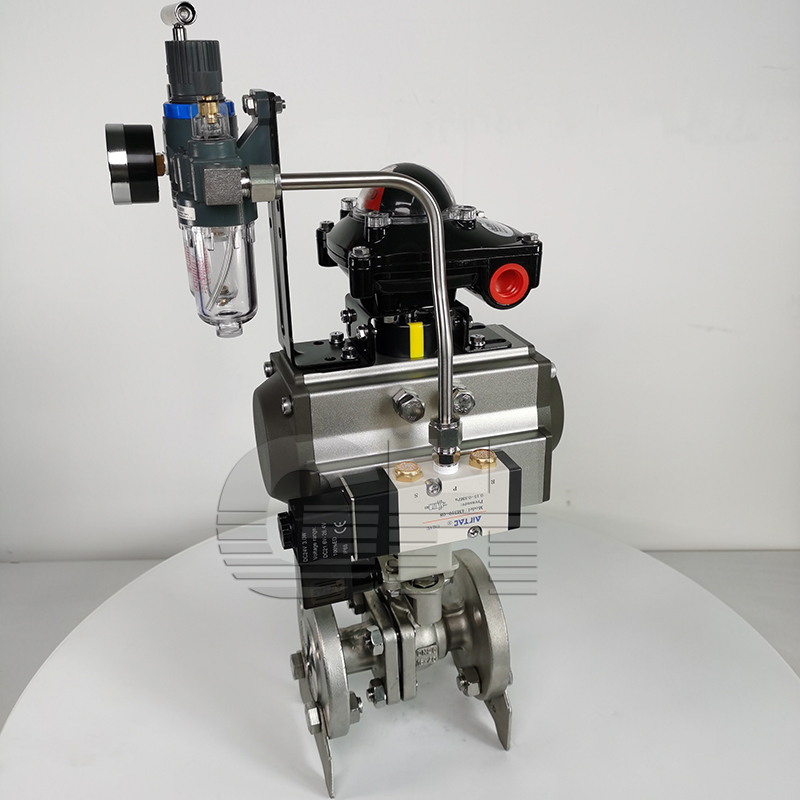

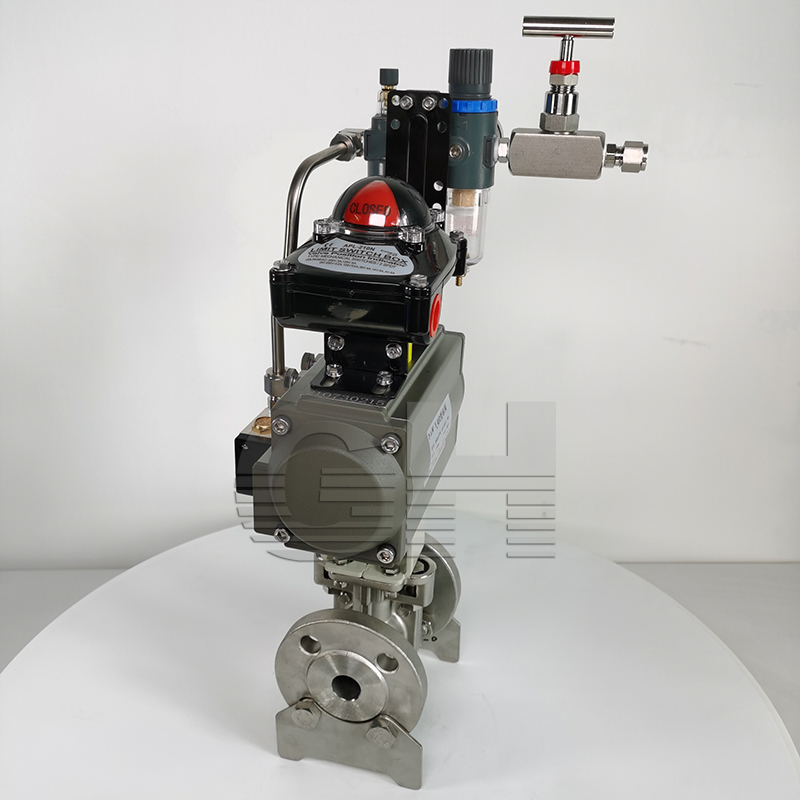

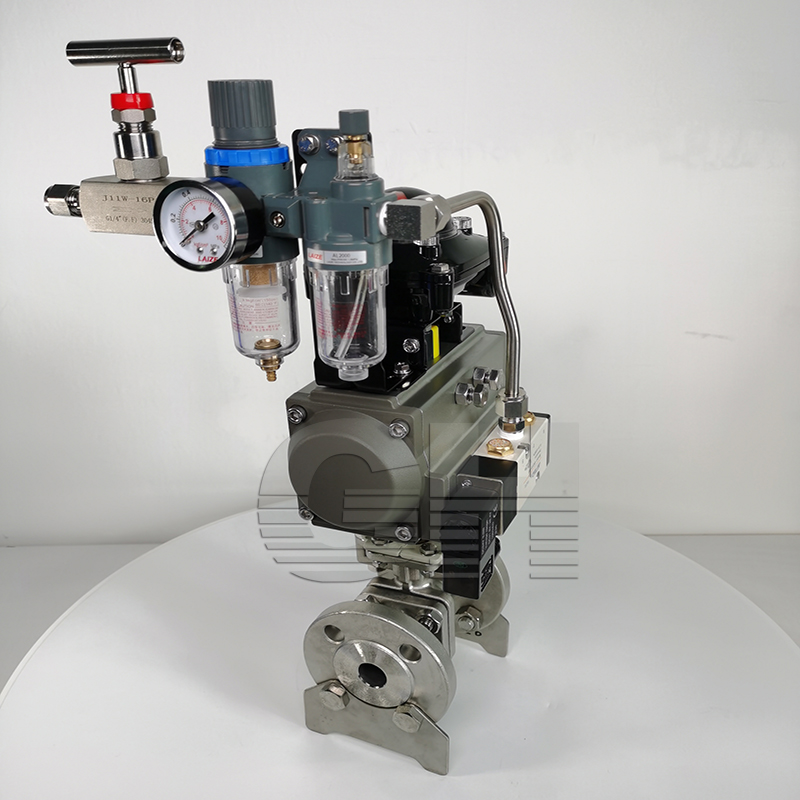

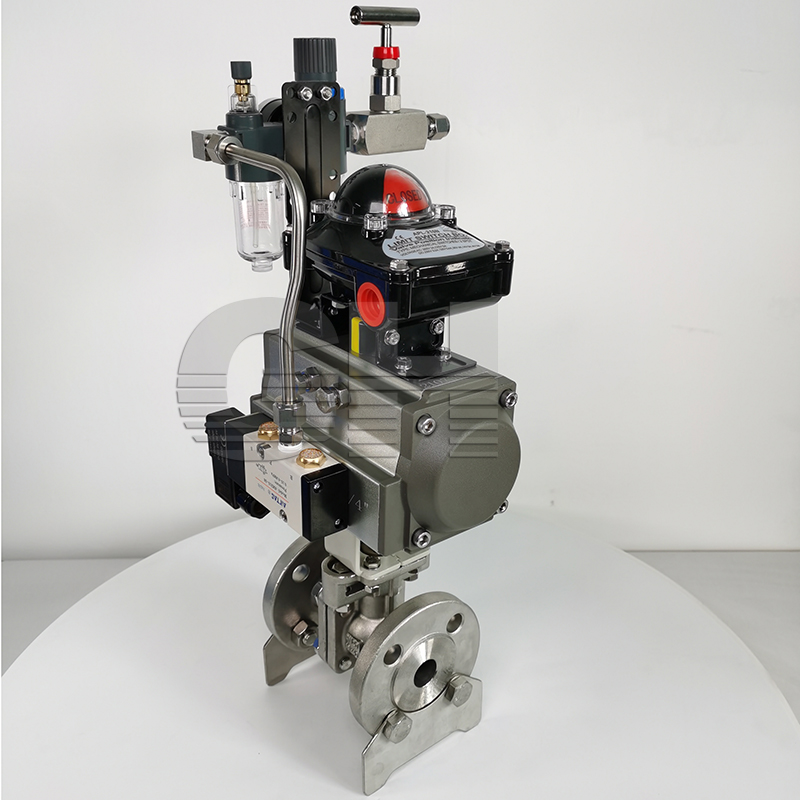

GHQ641P-16P氣動高溫切斷球閥氣動緊急切斷閥

日期：2022/01/12 瀏覽：

品牌 :	滬工恒	型號 :	GHQ641P-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15-DN300
適用介質 :	水、油品	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

產品特色
氣動球閥的用途及結構特點
氣動球閥廣泛適用于油品、化工、冶金、造紙、電力、礦業、印染、生物制藥、日用化工、食品飲料、水處理及空氣處理等行業的流體控制或調節控制，與自動化氣動儀表配套使用。
系列氣動球閥結構特點為：
◆氣動執行器：采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，可靠；大口徑閥門采用系列HAW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式（彈簧復位）；參考本公司氣動執行器樣本。
◆殼體結構：固定式球閥的閥體根據用戶需要及實際工況條件的不同可設計為鑄造結構、鍛造結構及全焊接結構三種形式，其中全焊接結構的球閥主要適用于埋地使用。
◆ 獨特的閥座密封結構：
浮動式球閥采用唇型彈性密封圈結構設計，保證密封的可靠性，對于低壓、超低壓或真空；正況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。
固定式球閥根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。
◆阻塞與排泄：當閥門處于關閉狀態時，上下游側的閥座使液體阻斷，閥體中腔的積滯物可以通過排泄裝置進行排泄。
◆自動泄壓結構：當中腔壓力出現異常升高現象時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥提。
◆閥桿的可靠密封：閥桿采用有倒密封的下裝式結構，倒密封的密封力隨介質壓力增高而增大，故能確保閥桿的可靠密封，而且，當閥桿異常升壓時，閥桿不會噴出。
◆防火結構：根據工況及用戶的需要，球閥可設計為防火結構。球閥的耐火設計執行API607及JB/T6899等標準的規定，一旦發生火災而使軟密封圈燒損時，球閥的防火結構可阻止介質的大量泄漏，防止火災的進一步擴大。
◆防靜電結構：當閥門時，由于球體和閥座之間的磨擦，會產生牛靜電電荷并積聚在球體上，為防止產生靜電火花，特在閥門上設置靜電裝置，將積聚在球體上的電荷導出。
全通徑結構及縮徑結構：為滿足用戶的不同需要，本公司球閥產品有全通徑和縮徑兩種系列。全通徑球閥的通道內徑與管道內徑一致，便于清掃，而縮徑系列球閥的重量相對較輕，但流阻力僅為相同口徑截止閥1/7左右，故縮徑系列球閥的應用前景較為廣闊。
