氣動三通絲扣球閥 Q614F 氣動三通內螺紋球閥

日期：2021/09/24 瀏覽：

品牌 :	滬工恒	型號 :	Q614F
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	DN15-100mm
適用介質 :	水，蒸汽，油品等	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	三通式

產品詳情
Product details

三通氣動球閥 L型三通球閥不銹鋼三通球閥 Q614F氣動球閥 DN15 20 25 32 40 50 65 80希倫

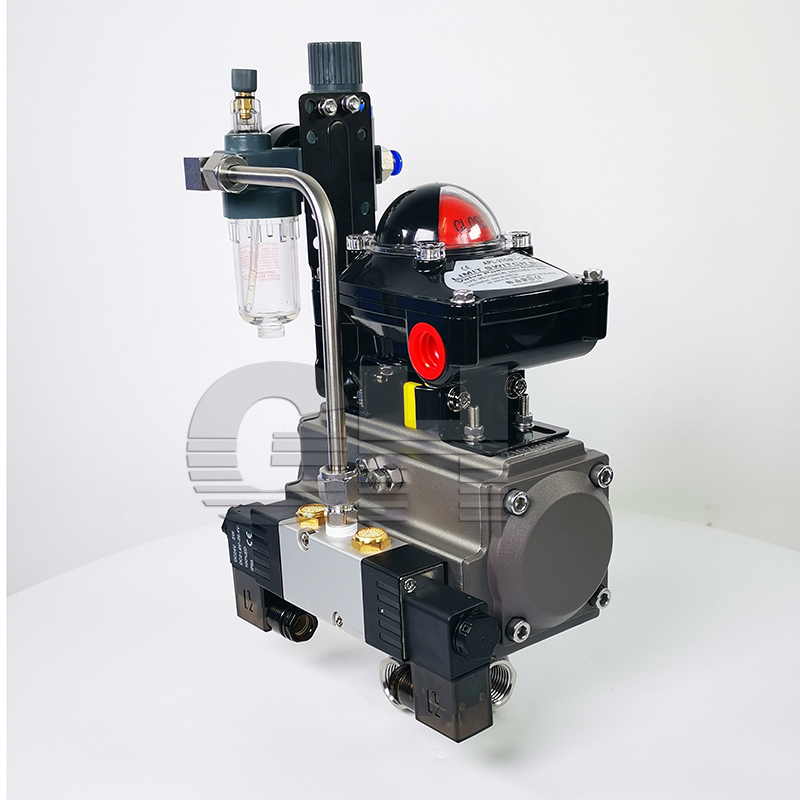

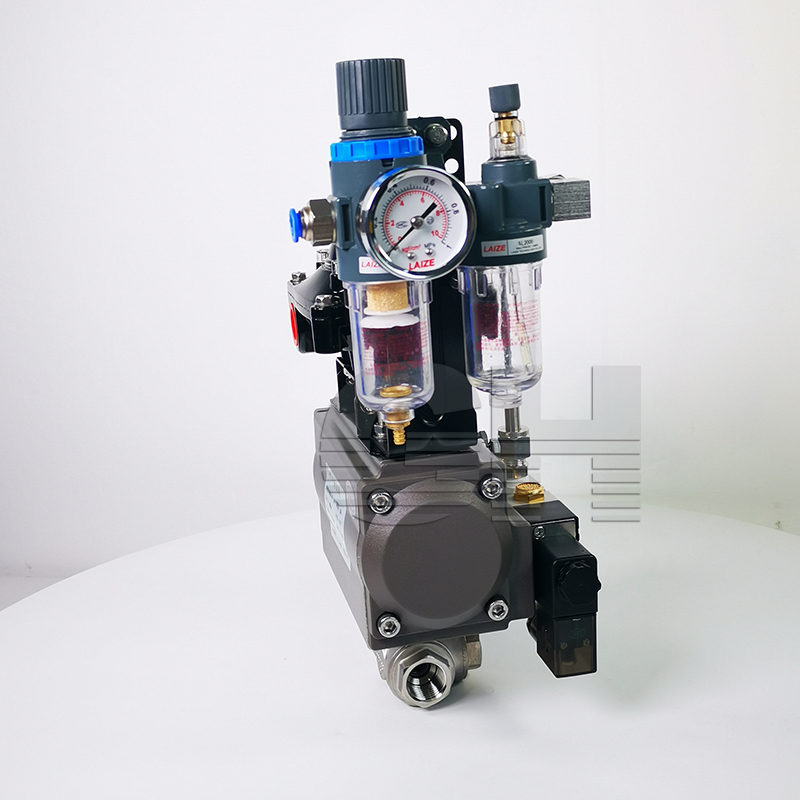

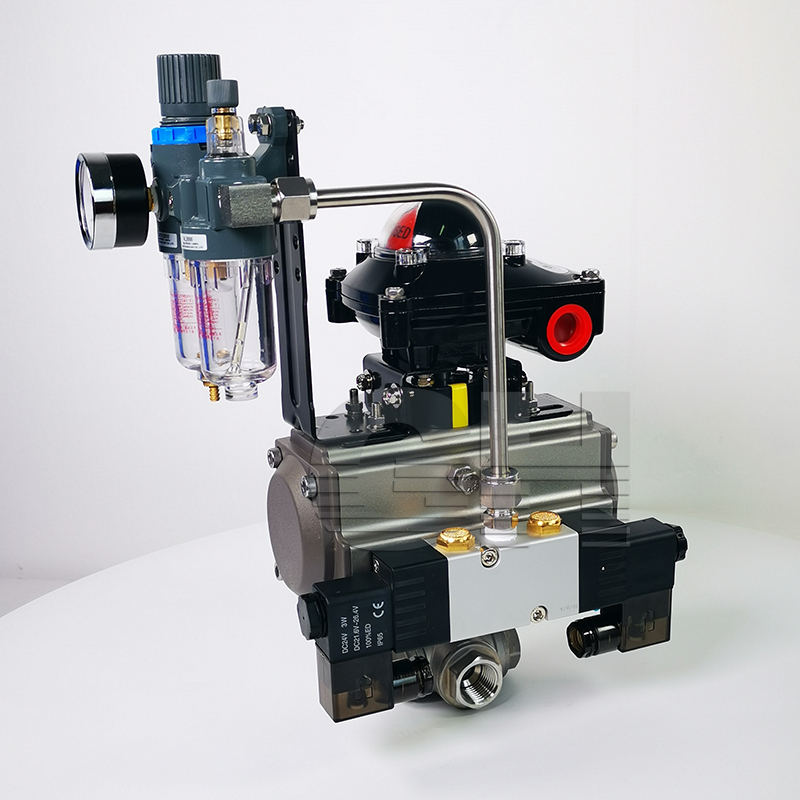

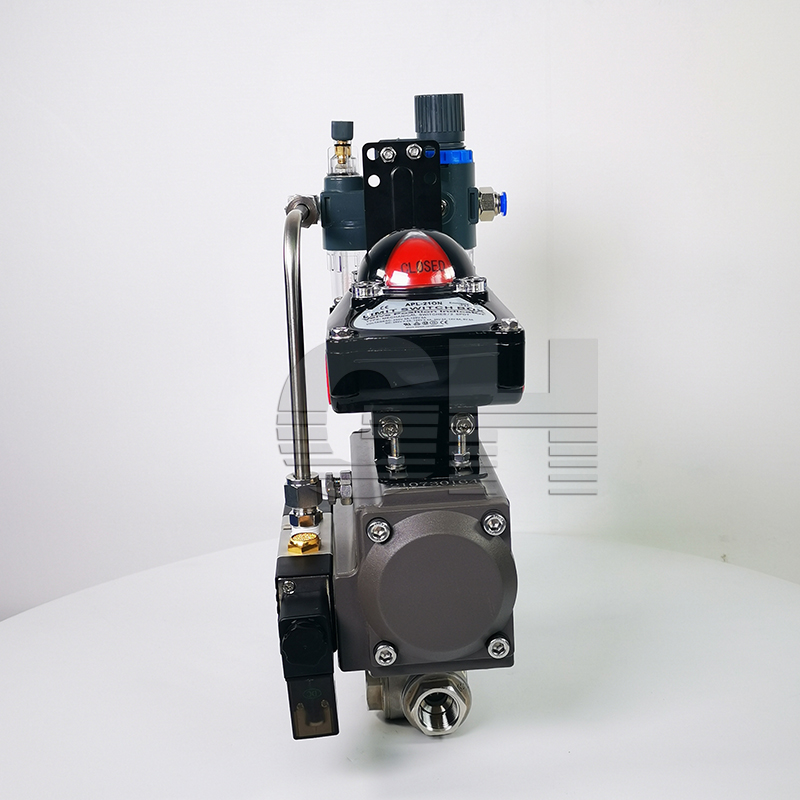

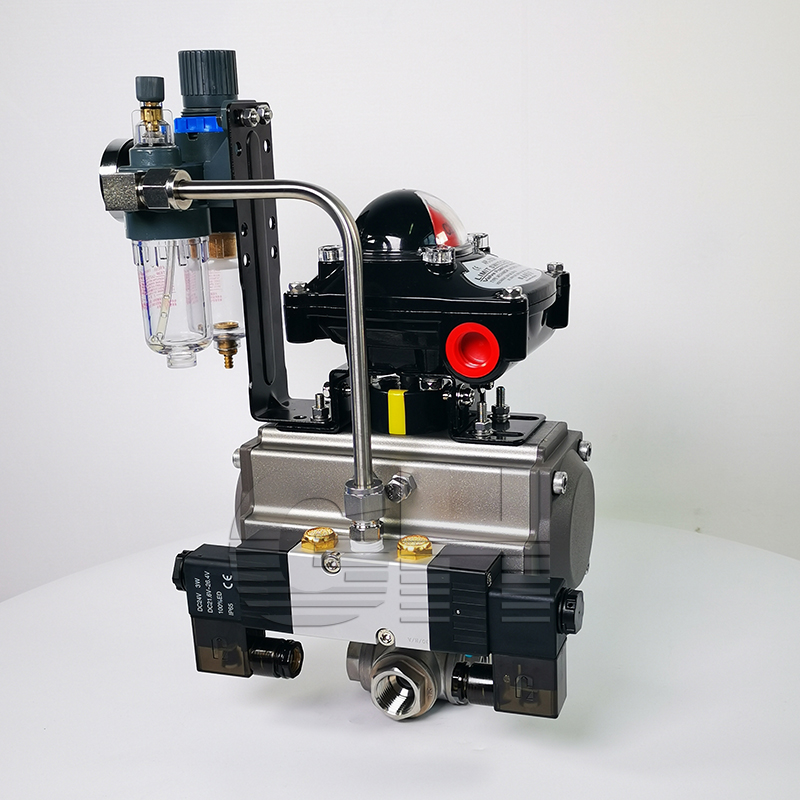

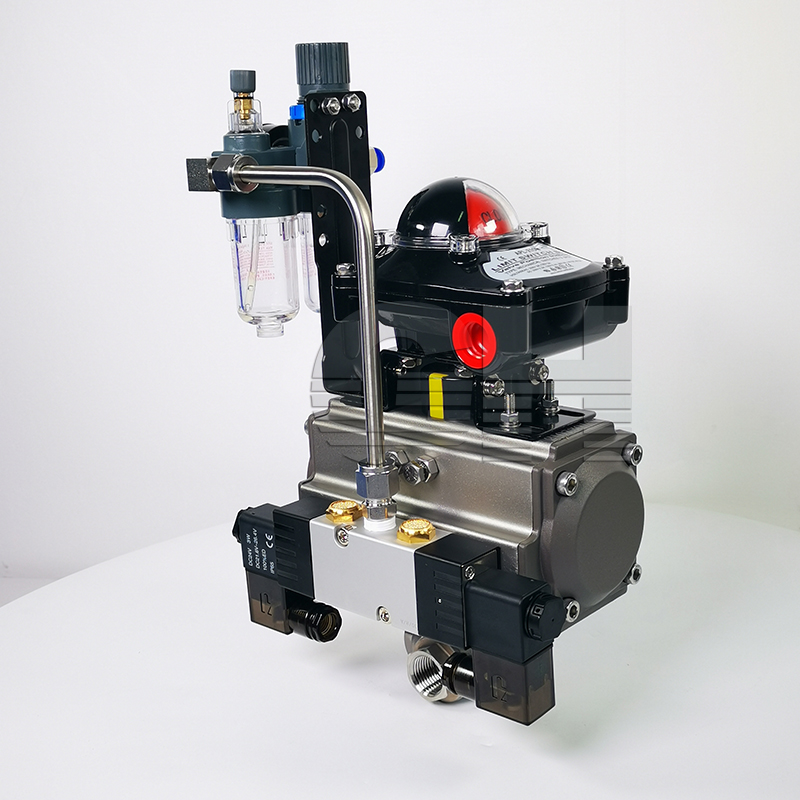

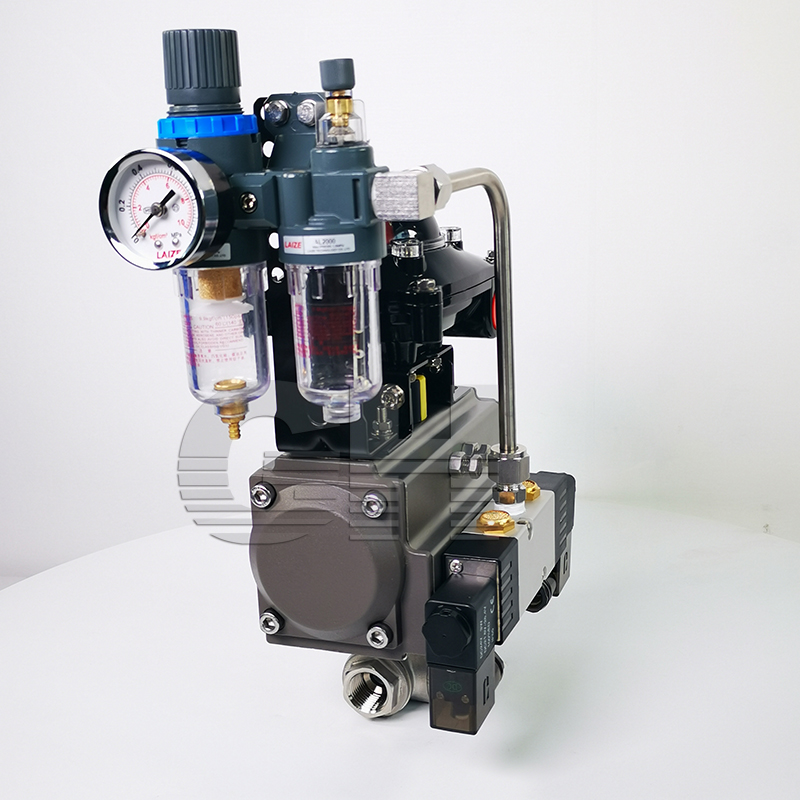

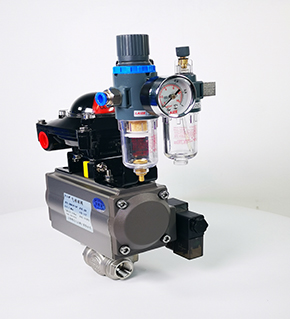

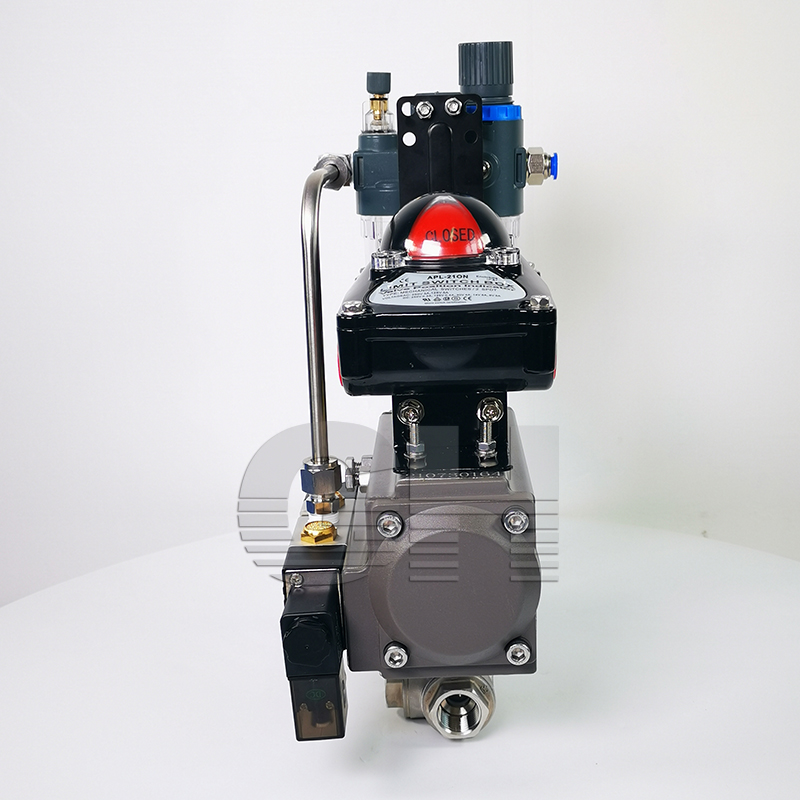

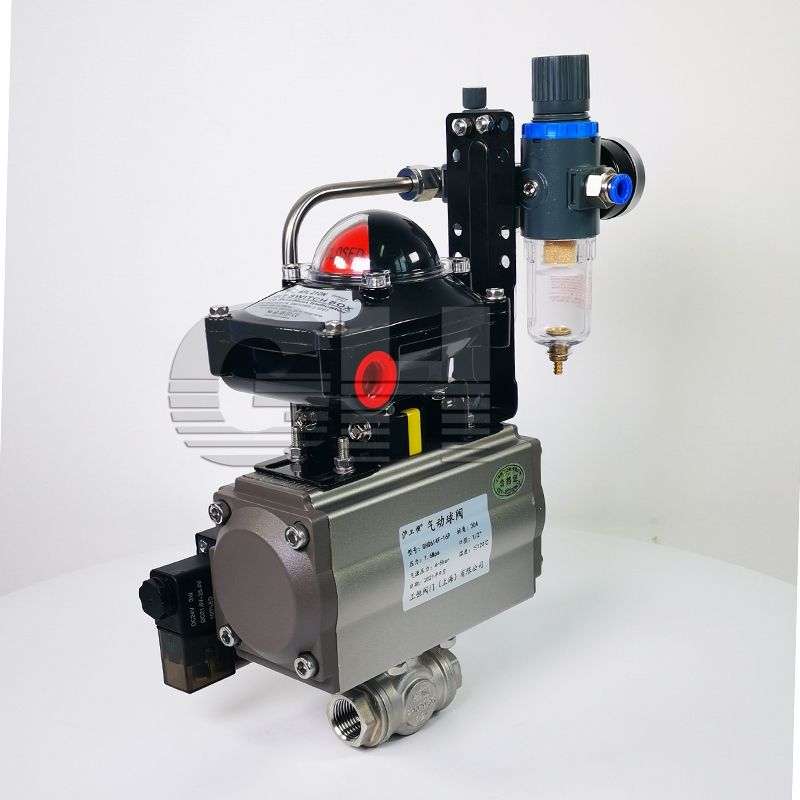

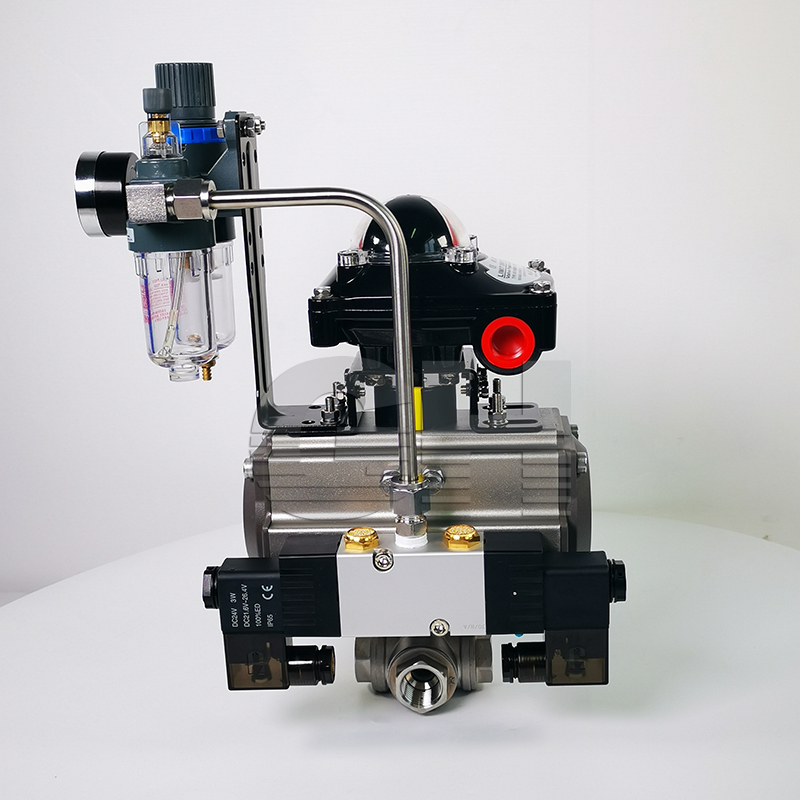

內螺紋氣動三通球閥Q614F
閥桿密封采用防吹出設計
□一階段密封，錐形的閥桿配合錐形閥桿密封墊有效的防止介質在閥桿旋轉過程中滲漏，并且在異常升壓狀態下，亦能有效防止滲漏。
□二階段密封，一組V形組合填料在被壓縮后往兩旁擴張，從而防止了滲漏。
□釋放蝶形彈簧的預緊壓縮力自動補償填料和閥桿密封墊的磨損。
□使用閥桿螺母壓緊全部的閥桿密封系統，防止泄漏。
□止退墊固定閥桿螺母，防止其松開。

內螺紋氣動三通球閥概述
氣動內螺紋（對焊式）球閥是由雙（單）作用氣動活塞式執行器和內螺紋（對焊式）球閥組成。其閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。工作原理當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°□氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。□回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置□定位器可調節

閥門管道流量氣動執行器主要技術參數

氣動執行器	型號	QW-TZ精小型系列、AT單作用系列
	控制形式	雙作用/單作用
	作用形式	切斷/調節
	氣源壓力	0.4 ～ 0.8 MPa
	較大回轉角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信號	電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃

Q614F內螺紋氣動三通球閥閥體主要零件材料

零件名稱	閥體	球芯	閥座	閥桿	填料
Q611F-16Q611F-25	304	0Cr18Ni9	增強聚四氟乙烯	0Cr18Ni9	增強聚四氟乙烯
Q611F-16Q611F-25	316	0Cr17Ni12Mo2	增強聚四氟乙烯	0Cr17Ni12Mo2	增強聚四氟乙烯

Q614F內螺紋氣動三通球閥主要性能規范

型號	公稱壓力PN（MPa）	試驗壓力Ps（MPa）		工作溫度（℃）	適用介質
		殼體	密封
Q611F-16P（R）	1.6	2.4	1.76	-20～150	水、蒸汽、油品、酸類
Q611F-25P（R）	2.5	3.75	2.75
Q611F-40P（R）	4.0	6.0	4.4

氣動執行器主要部件材料

零件名稱	缸體	端蓋	活塞	軸	O型圈	螺栓
QW-TZAT	鋁合金型材硬質陽極氧化	壓鑄鋁合金環氧樹脂噴涂	壓鑄鋁	鋼鍍鎳磷合金	NBR	SUS304

Q614F內螺紋氣動三通球閥主要外型連接尺寸Q61（4、5）F

公稱通徑 DN(mm)	外型尺寸
	16~6.4Mpa
	G	L	LO	H	L1	L2	S	d
15	1/2″	68	34	130	140	62	26	10
20	3/4″	78	39	135	140	62	32	15
25	1″	86	43	139	140	62	38	20
32	1-1/4″	111	55.5	158	164	75	49	25
40	1-1/2″	126	63	165	164	75	56	32
50	2″	143	71.5	202	190	91	78	38
