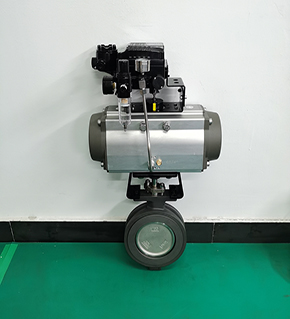

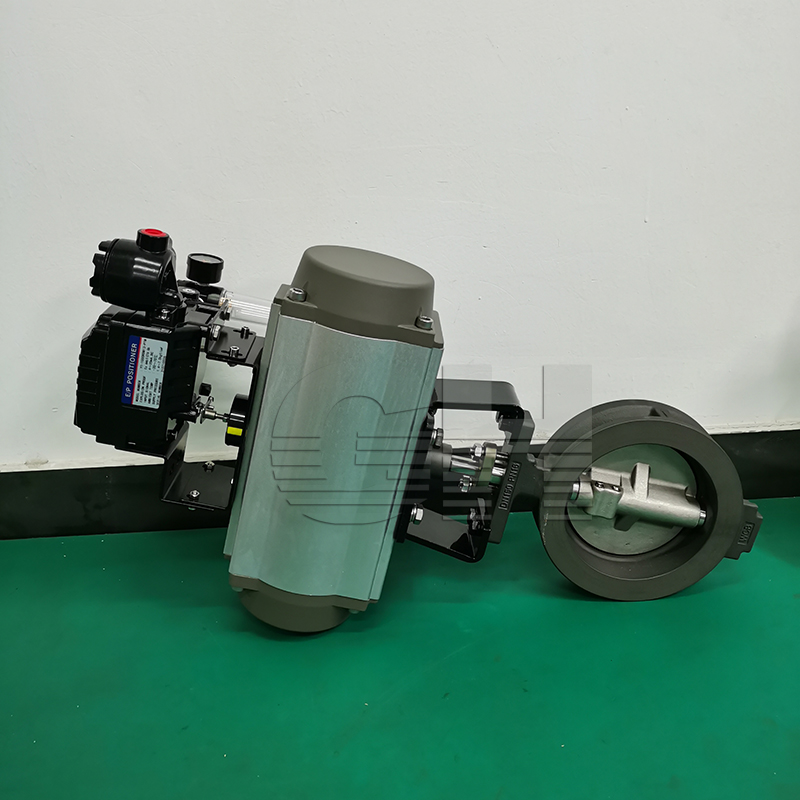

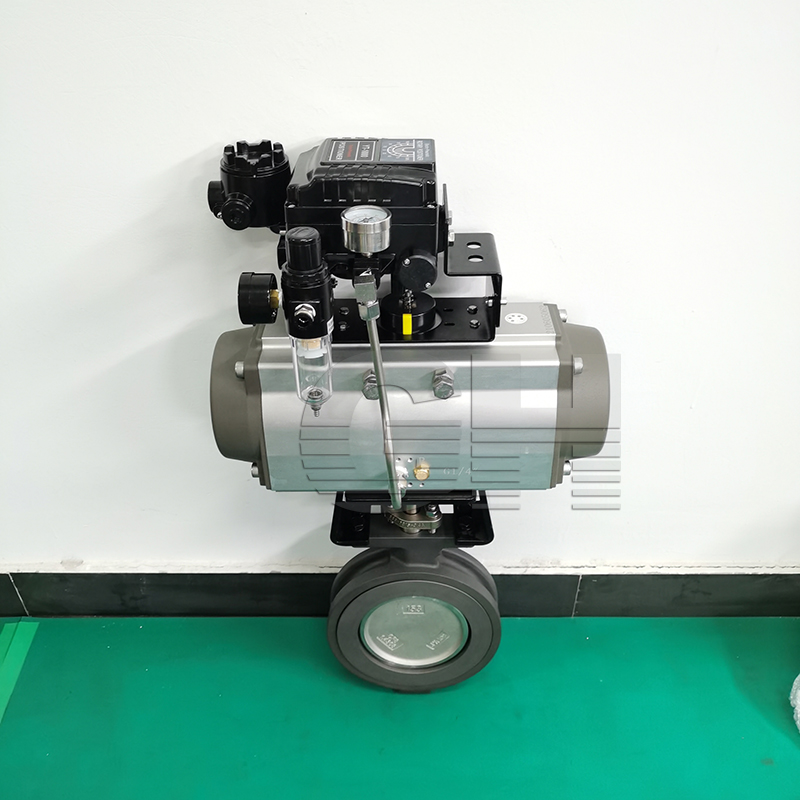

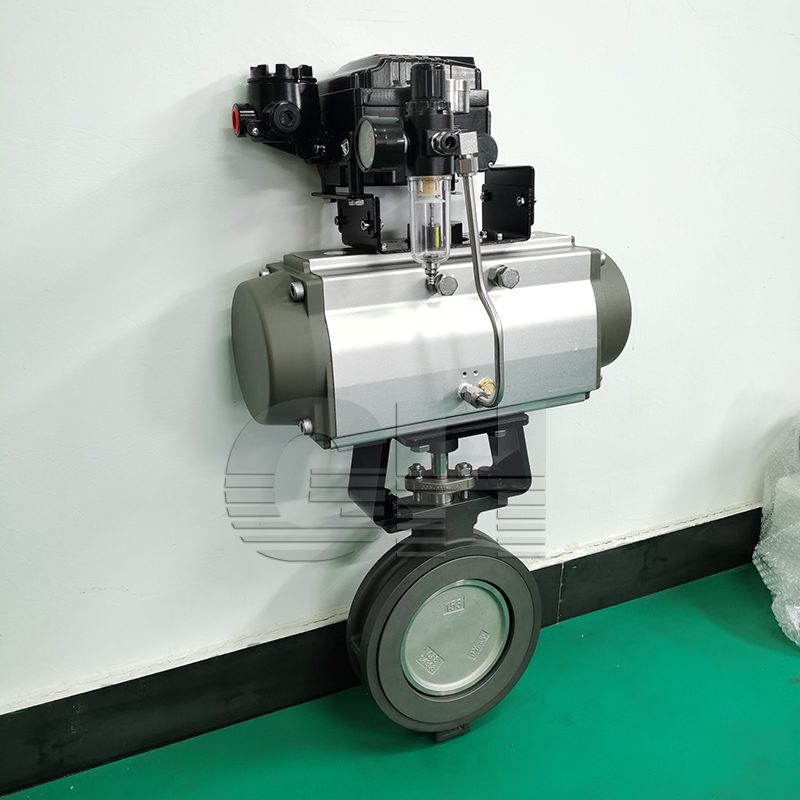

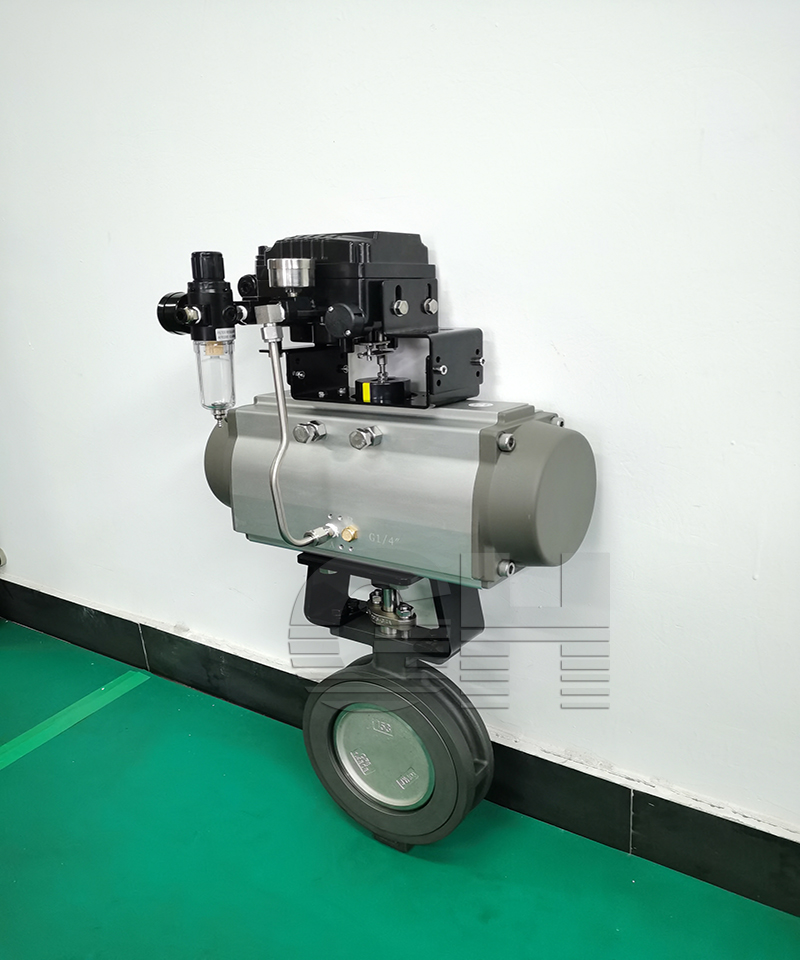

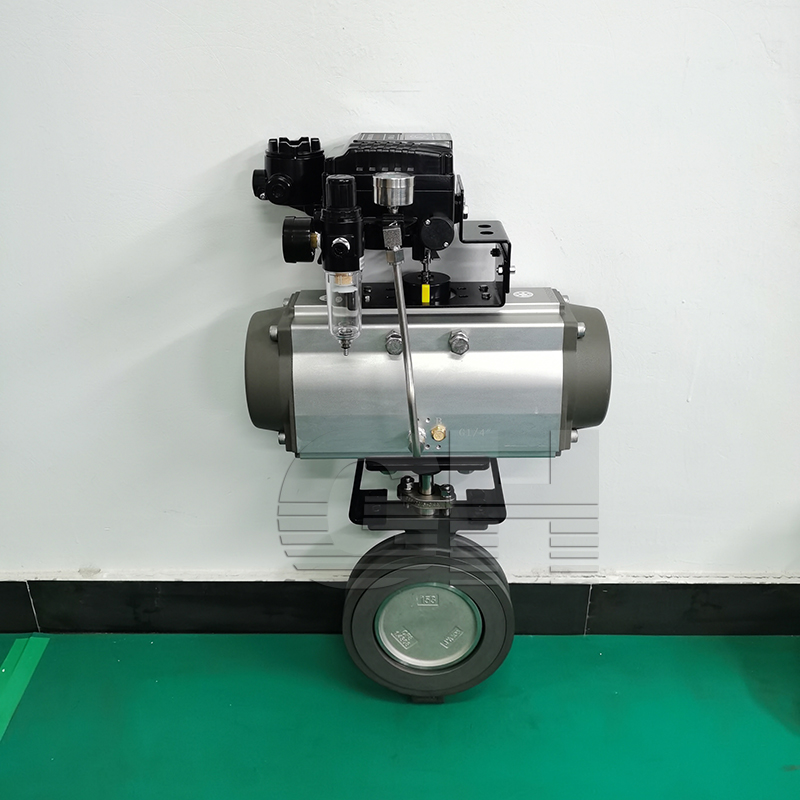

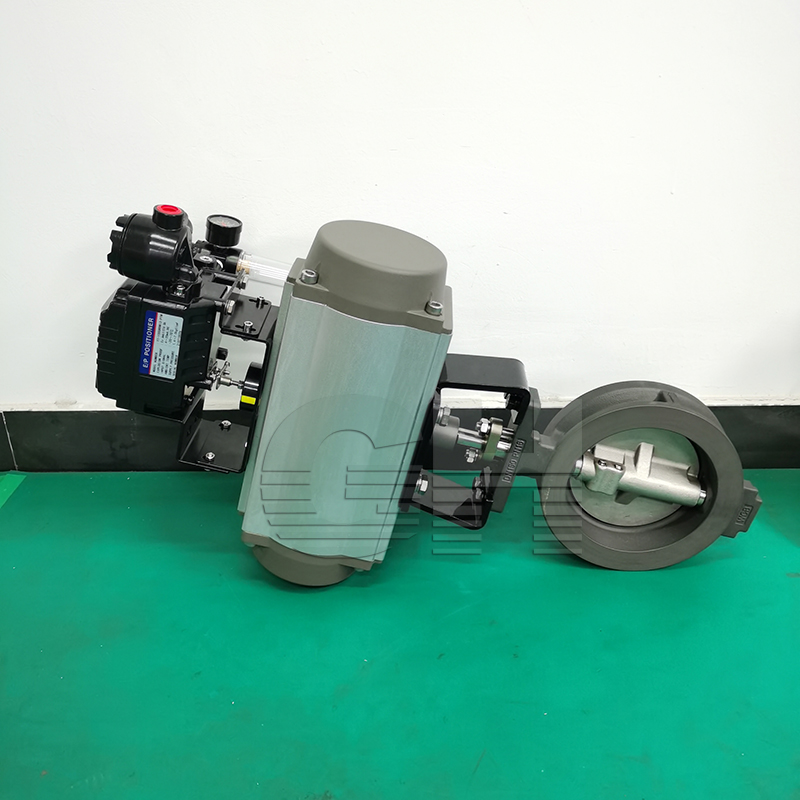

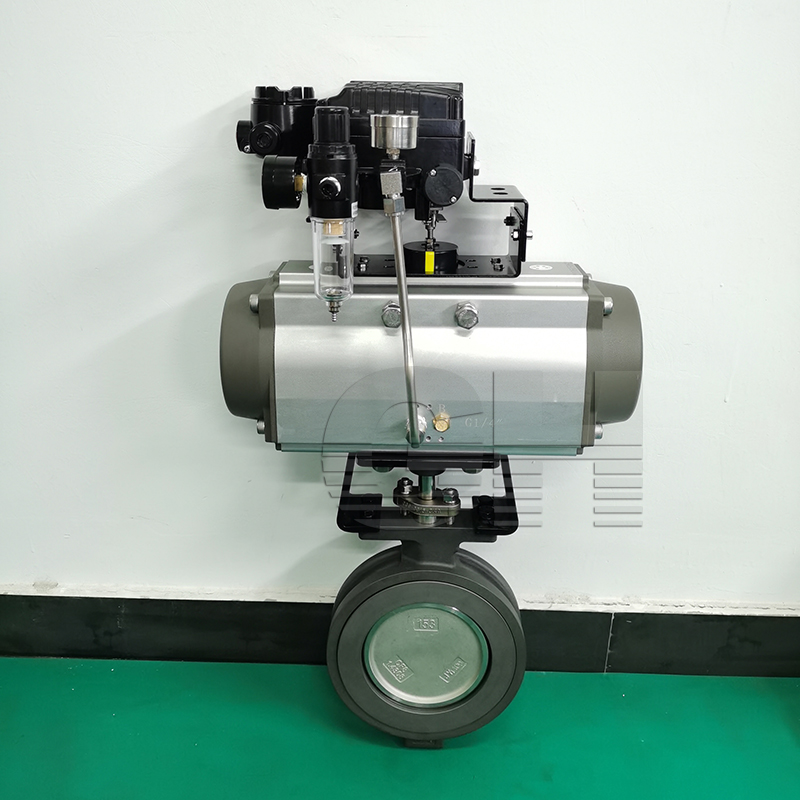

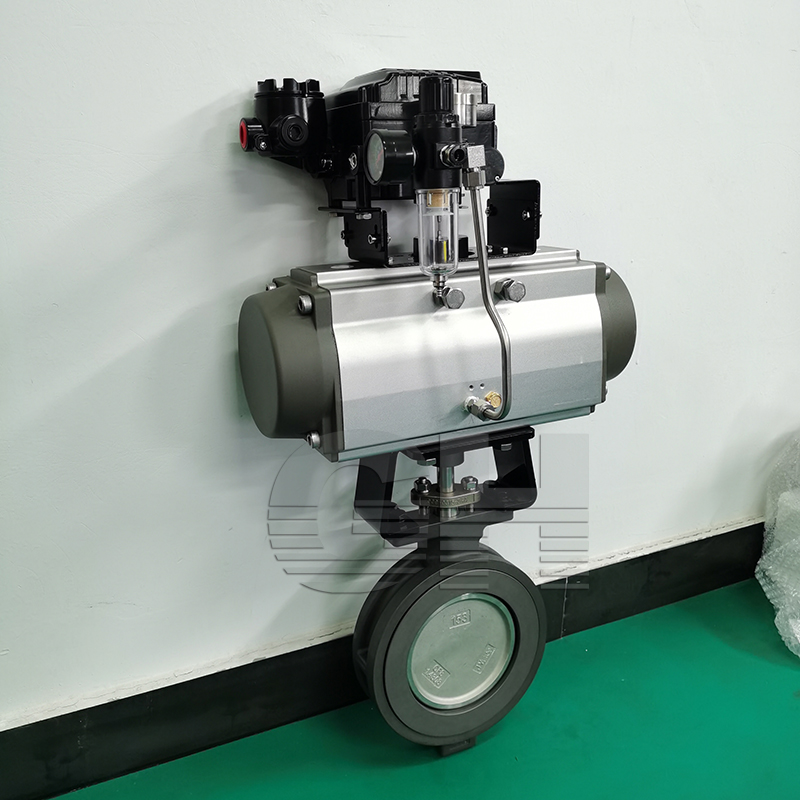

D672P-16C氣動高性能調節蝶閥-雙偏心高性能蝶閥

日期：2021/08/10 瀏覽：

加工定制 :	是	品牌 :	滬工恒
型號 :	D672P-16C	材質 :	碳鋼
連接形式 :	對夾	結構形式 :	垂直板式
適用介質 :	水，空氣，油品等酸堿類	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式	口徑 :	DN25-DN2000
公稱通徑 :	DN25-DN2000

產品詳情
Product details

氣動對夾式硬密封蝶閥原理：
D672P-16C氣動對夾式硬密封蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的。氣動對夾式硬密封蝶閥主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，目前碟閥在低壓大中口徑管道上的使用越來越多。氣動對夾式硬密封蝶閥特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。氣動三偏心硬密封蝶閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，碟閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，氣動硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。

氣動對夾式硬密封蝶閥結構：
D672P-16C氣動對夾式硬密封蝶閥的蝶板安裝于管道的直徑方向。在氣動蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。氣動硬密封蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊

氣動對夾式硬密封蝶閥技術參數：
適用溫度：碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃；
適用介質：水、空氣、油品及弱腐蝕性流體；
泄漏率：符合GB/T13927-92標準；
驅動方式：蝸輪傳動、電動、氣動、液動；
制造標準：JB/T 8527-97；
法蘭標準：GB9113-2000；
結構長度標準：GB12221-89；
檢驗標準：GB/T 13927-92；

氣動對夾式硬密封蝶閥概述：
D672P-16C氣動硬密封蝶閥結構采用三維編心原理設計，閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積小、重量輕，被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。D672P-16C氣動對夾式彈性硬密封蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能的目的。氣動三偏心硬密封蝶閥廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的裝置。

氣動對夾式硬密封蝶閥特點：
1、雙偏心多層次硬密封蝶閥，流體阻力小，密封面受沖擊小，不改變介質流向，不擾流，壓降小，啟閉力矩小，適用壓力溫度范圍廣。
2、采用三偏心斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無磨損，關閉時具有越關越緊，密封性能越可靠，開啟確保密封面完全脫離接觸，確保密封面不損傷。
3、當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
4、密封面選擇D507Mo和鈷基硬質合金等材料制作，具有耐腐蝕、耐高溫、使用壽命長的特點，克服了高溫使用時熱膨脹閥門易泄漏的缺點。
5、蝶板密封圈采用軟硬層疊式金屬片，它具有彈性密封和軟硬多層次密封兼容的雙重特點，無論在抗腐蝕、耐高溫的情況下，均有良好的密封性。
6、安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制閥門的開和關；安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門的開和關，而且能在氣源發生故障時，閥門會自動停在預設的開或關的安全位置。
