GHBQ641P-16C防爆型氣動球閥，氣動高溫球閥

日期：2021/05/19 瀏覽：

品牌 :	GH/工恒	型號 :	GHBQ641P-16C
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN50-DN600mm
適用介質 :	水	壓力環境 :	高壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

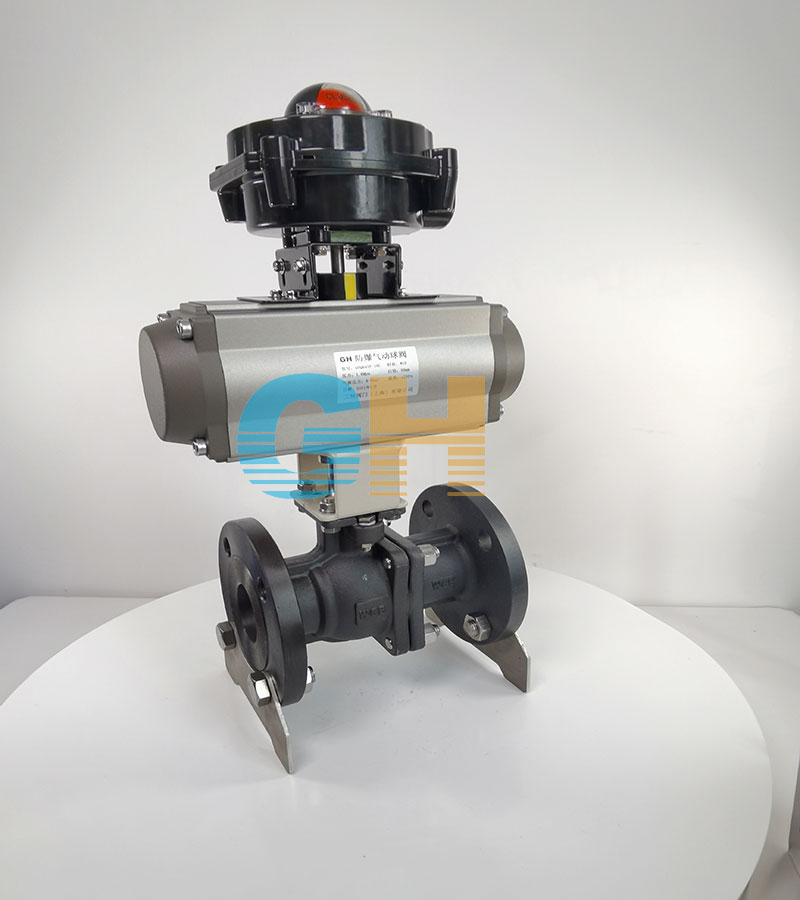

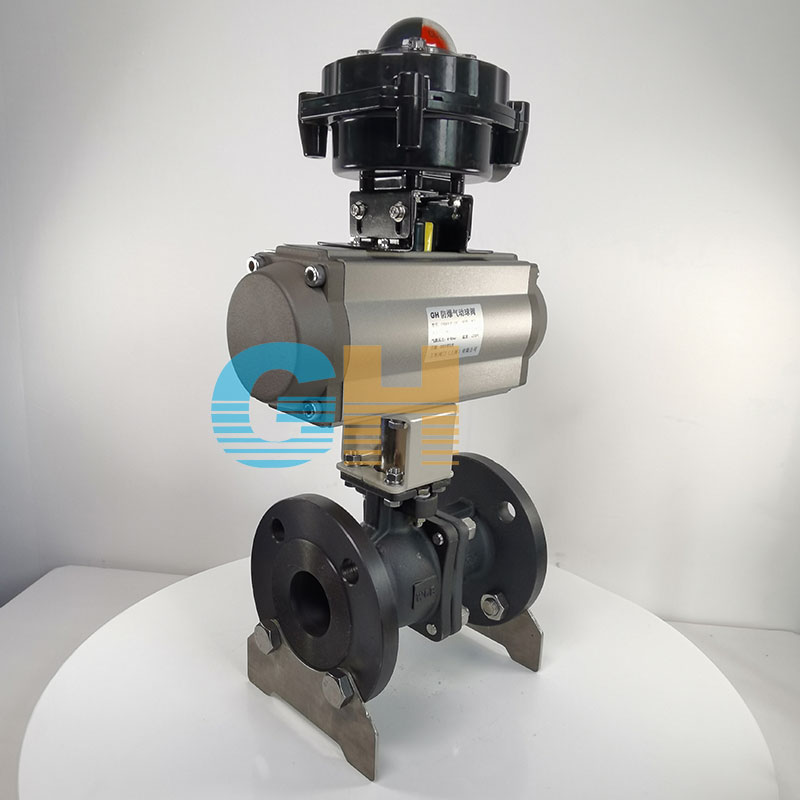

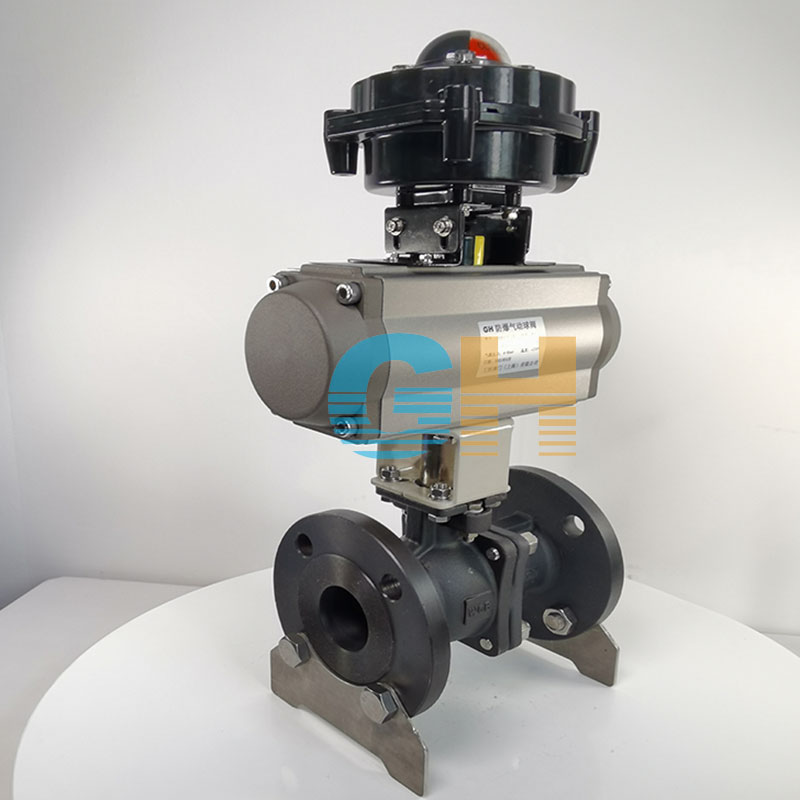

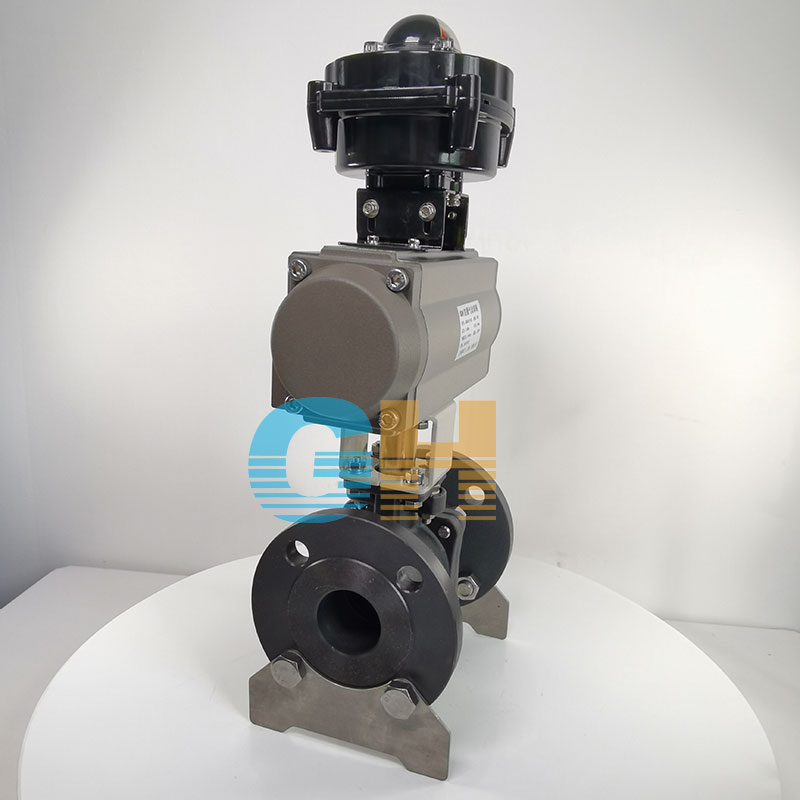

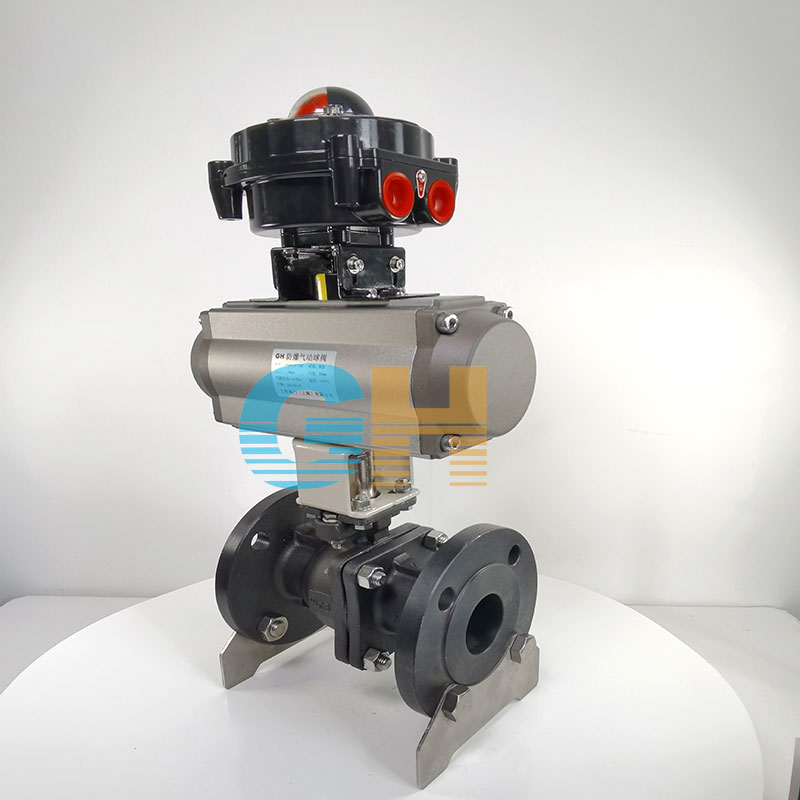

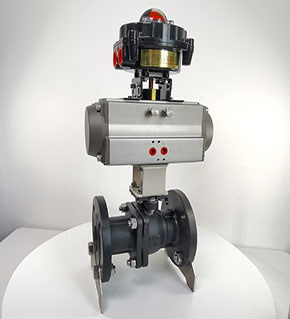

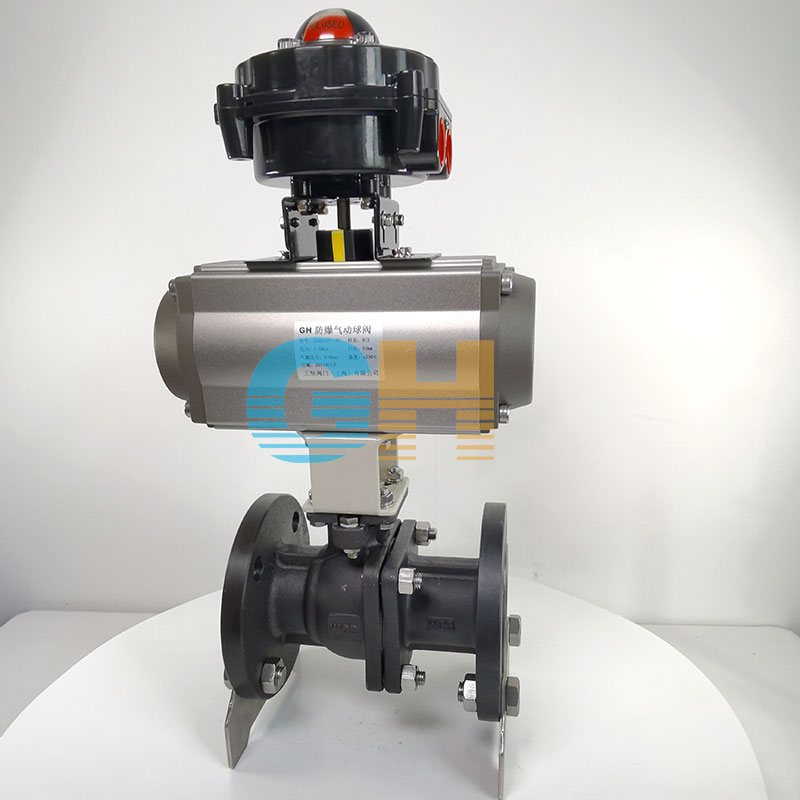

GHBQ641P-16C防爆型氣動球閥，氣動高溫球閥是由球閥和氣動執行器組成，氣動球閥的執行器工作帶動閥體能快速的啟閉，速度可達到秒內切斷的效果。氣動球閥主要分為單作用、雙作用、調節型三種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時加配控制箱，就可在遠距離的控制室內進行開關控制。應用于水處理、空氣處理、冶金、油品、化工行業、造紙、印染等。

技術參數：
球閥溫度：軟-20℃-200℃、硬-29℃-350℃；
設計標準：GB/T12237-1989、DIN3357/1、2:API608
法蘭尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；
氣缸形式：雙作用、單作用（彈簧復位式）
氣源壓力：雙作用4～8bar、單作用5～8bar

主要部件材料

閥類	傳動方式	連結形式	結構形式	密封面	公稱壓力（MPa）	閥體材料
球閥	氣動	法蘭式	固定球直通	F-氟塑料 H不銹鋼	1.6 2.5 4.0 6.4	按表內閥體材料代號
適用工況	適用介質	水、蒸汽、油品		304 類		316 類
	適用溫度	-28℃～300℃
控制型式		雙作用/單作用
作用型式		切斷/調節
輸入信號		電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓		AC220V/DC24V
工作介質		凈化壓縮壓氣
執行器	型號	GT系列、AW系列
	氣源壓力	0.4～0.7MPa

主要連接尺寸（1.6Mpa)

公稱通徑DN	外形尺寸			連接法蘭尺寸						雙作用式執行器型號
公稱通徑DN	L	L1	H	D	D1	D2	C	f	N-φd	雙作用式執行器型號
50	178	190	260	165	125	99	20	3	4-φ18	GTD83
65	190	210	293	185	145	118	20	3	4-φ18	GTD83
80	203	247	323	200	160	132	20	3	8-φ18	GTD110
100	229	276	382	220	180	156	22	3	8-φ18	GTD127
125	356	348	468	250	210	184	22	3	8-φ18	GTD160
150	394	378	510	285	240	211	24	3	8-φ22	GTD190
200	457	524	655	340	295	266	24	3	12-φ22	GTD210
250	533	645	847	405	355	319	26	3	12-φ22	GTD255
300	610	715	980	460	410	370	28	4	12-φ22	GTD300
350	686	795	1085	520	470	429	30	4	12-φ22	GTD350
400	762	1860	1215	580	525	480	32	4	12-φ22	AW35
500	991	1860	1385	715	650	609	36	4	12-φ22	AW4
