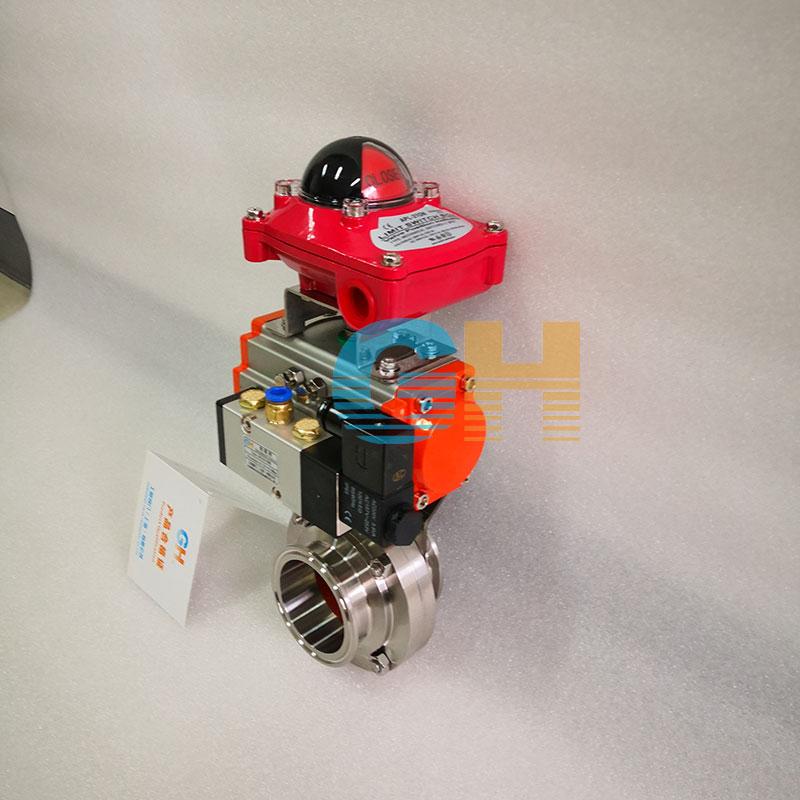

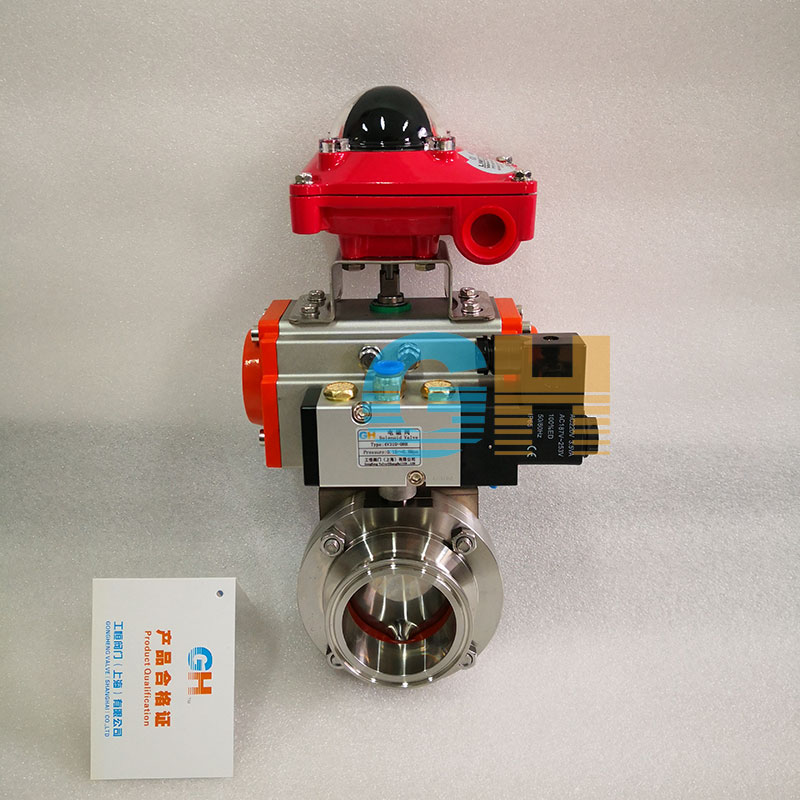

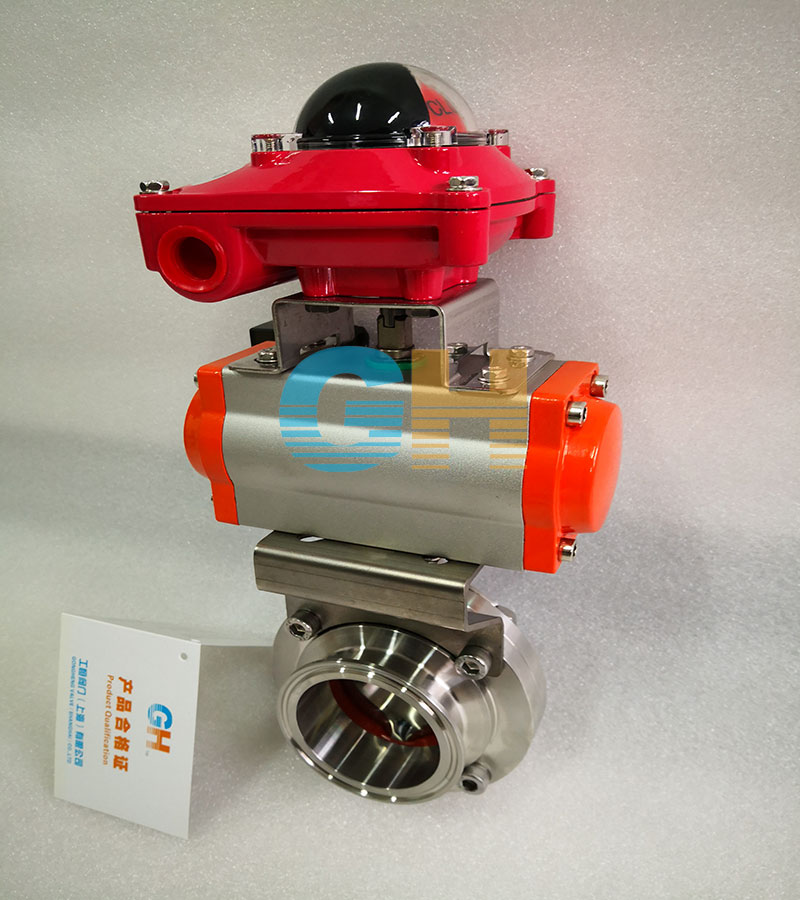

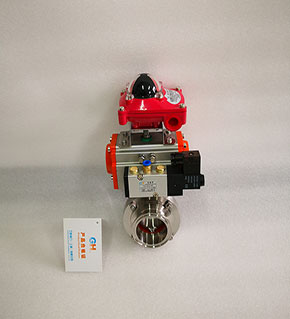

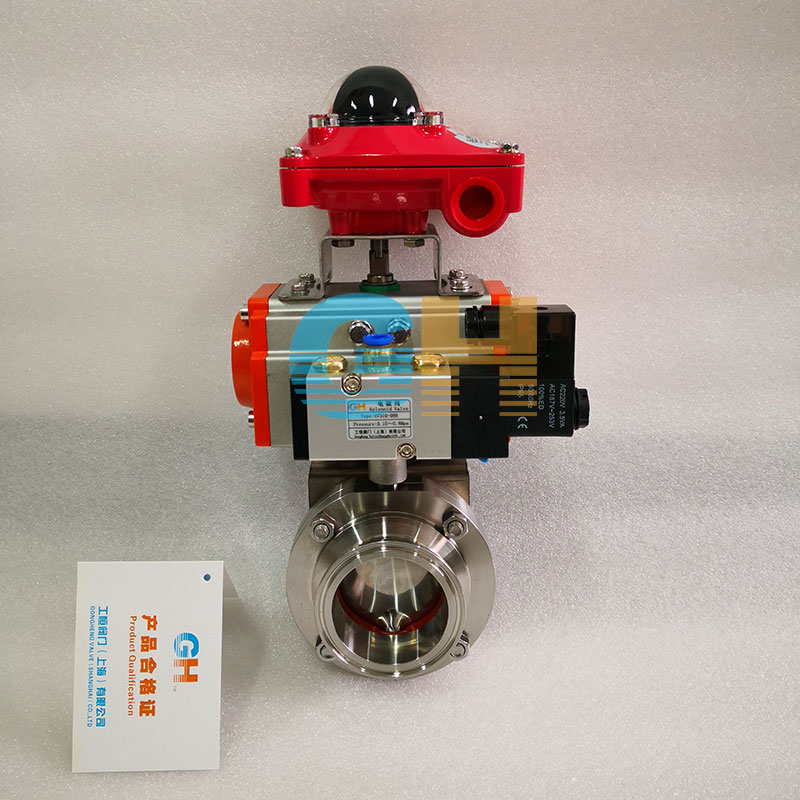

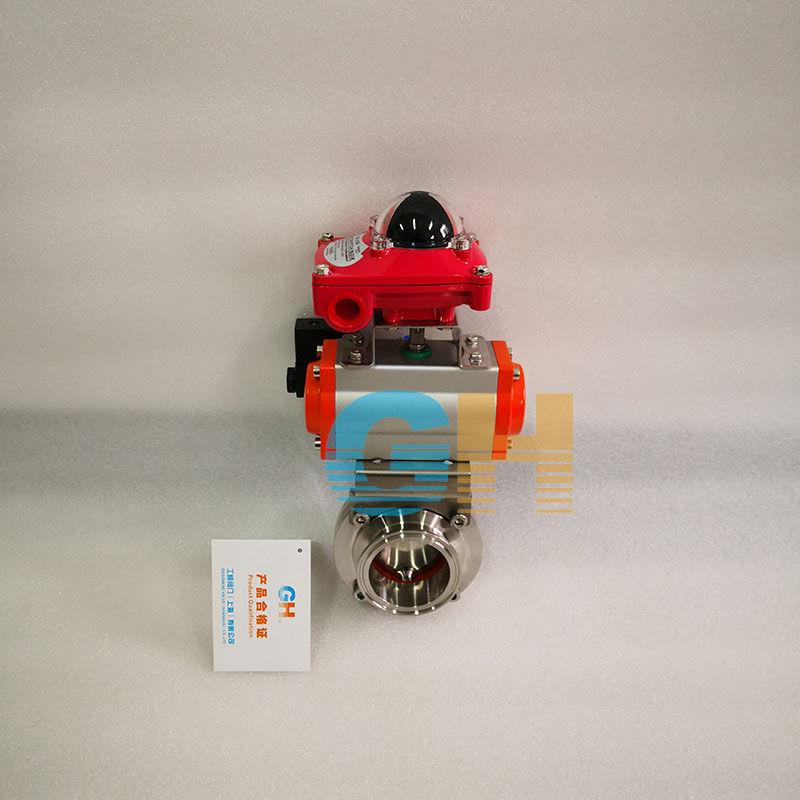

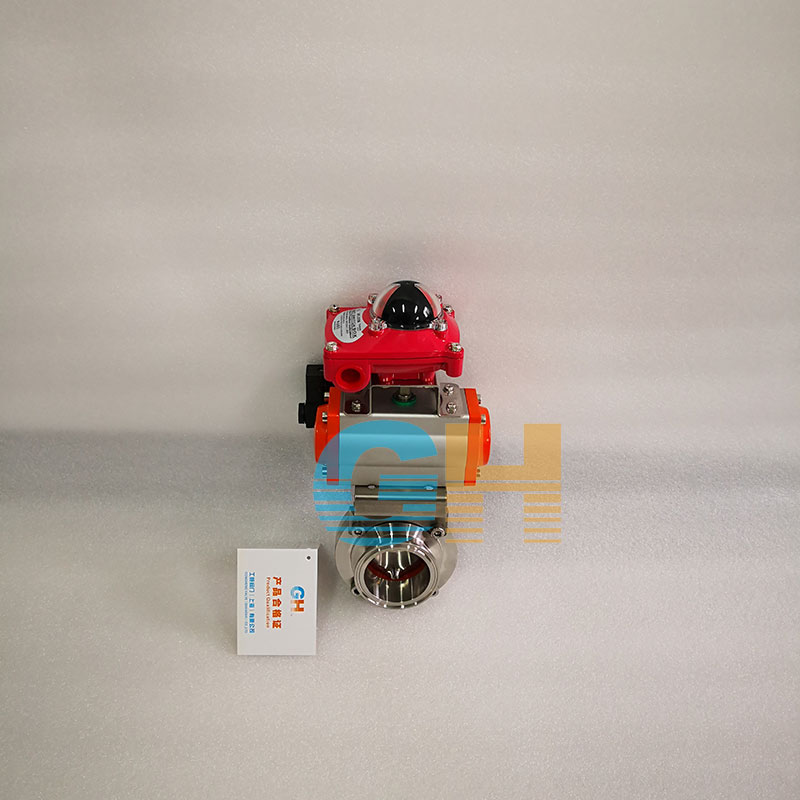

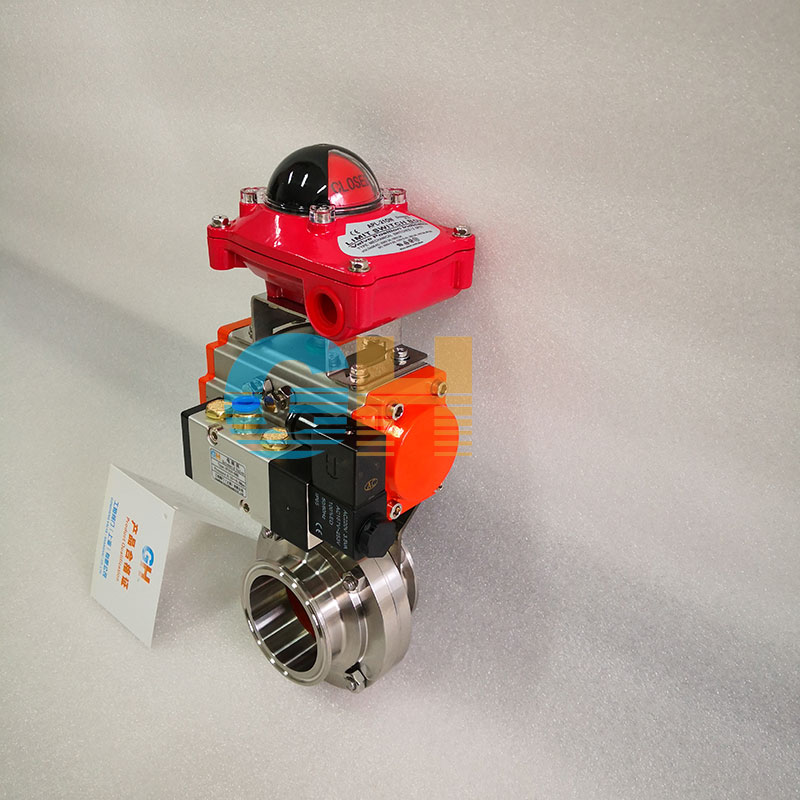

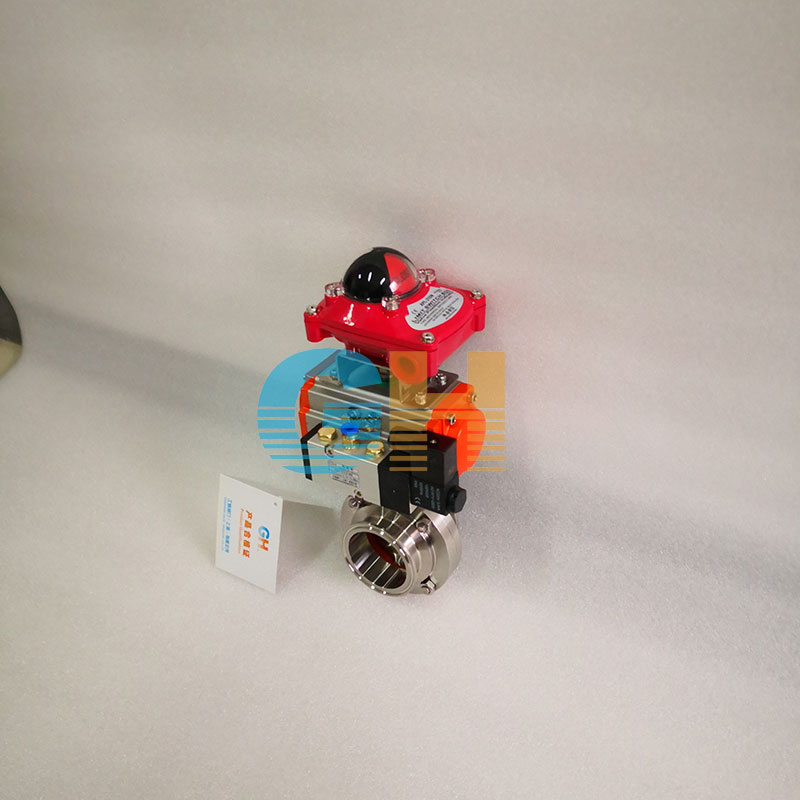

D681X氣動卡箍蝶閥-氣動衛生級蝶閥

日期：2021/06/29 瀏覽：

品牌 :	GH/工恒	型號 :	D681X
結構形式 :	垂直板式	加工定制 :	是
材質 :	不銹鋼	連接形式 :	快裝
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	直通式	口徑 :	19～102mm
公稱通徑 :	19～102mm

產品詳情
Product details

產品簡介
【名稱】衛生級氣動蝶閥不銹鋼氣動快裝蝶閥
【包裝】紙箱/木箱
【連接】焊接螺紋快卡對夾法蘭
【材質】SUS304、SUS316L,鍛造
【規格】DIN標準：DN15—DN200；ISO標準：Ф19(0.75s)——Ф219（8.S）
【工作原理】衛生級蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
【應用】專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。
【備注】所有衛生級閥門管件，與介質接觸部份均為鏡面拋光。蝶閥密封圈Ф63.5-Ф108使用范圍為兩種：三元乙丙(EPDM)、硅膠(SI ),Ф57以下為三元乙丙(EPDM) 衛生級手動焊接蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小、而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量調節功能和關閉密封特性。衛生級手動焊接蝶閥在完全開啟時，具有較小的流阻，當開啟在大約15°至70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，蝶閥的應用非常普遍；衛生級手動焊接蝶閥閥板的運動帶有擦拭性，因而該焊接蝶閥可用于帶懸浮固定顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀介質。

產品說明
衛生級蝶閥的密封：
衛生級蝶閥的密封件材用三元乙丙（EPDM）。三元乙丙（EPDM）具有低密度高填充性、耐老化性、耐腐蝕性、耐水蒸氣性、耐過熱水性、搞粘接性。衛生級手動焊接蝶閥屬中線軟密封蝶閥，其密封原理為，閥板加工時保證其密封面具有合適的表面粗造度值，合成橡膠閥座在模壓成型時形成密封面合適的表面粗糙值。閥門關閉時，通過閥板的轉動，閥板的外圓密封面擠壓合成橡膠閥座，使合成橡膠閥座產生彈性變形彈性力作為密封比壓保證閥門的密封。

衛生級蝶閥的優點：
1、衛生級蝶閥橡膠密封圈與閥板均采用進口件，保證了蝶閥的使用性能和使用壽命。
2、采用高精度數控車床精車閥體，保證了衛生級焊接蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩。
3、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松。
4、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高。
5、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚。
6、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷。
7、開閉范圍為0~90度，可固定于每隔15度的位置上，具有可調性，且開閉迅速，操作方便。
8、閥體均采用可拆連接，結構簡單，維修方便。
9、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手。
10、經過嚴密的強度和密封試驗，保證質量。
11、抽樣進行不低于30000次的疲勞壽命試驗，保證了其使用。
