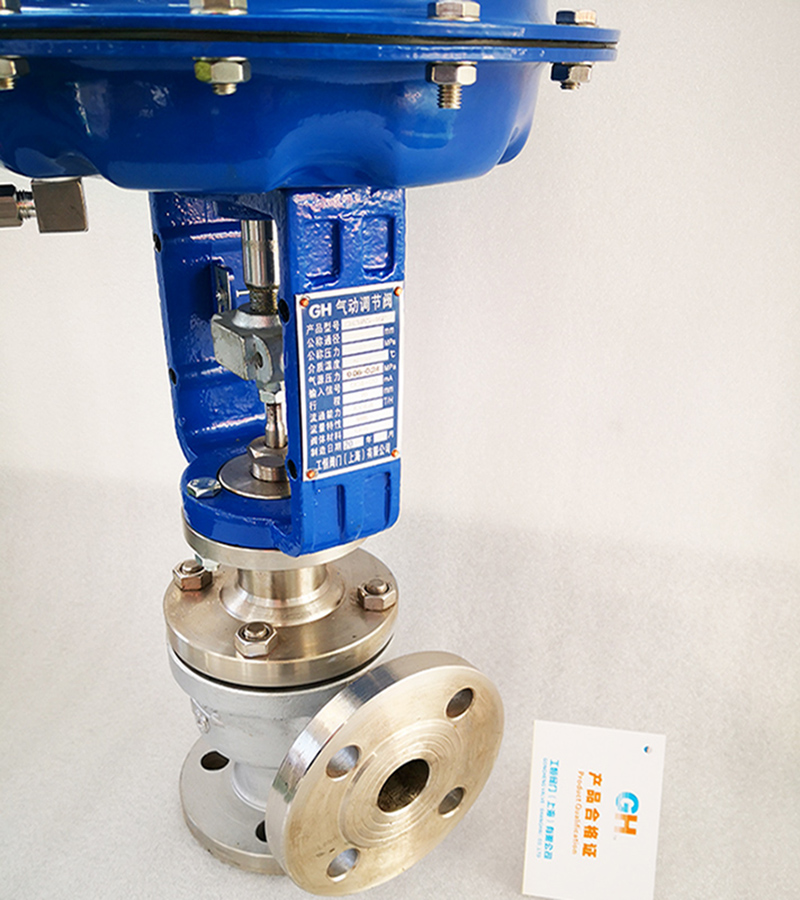

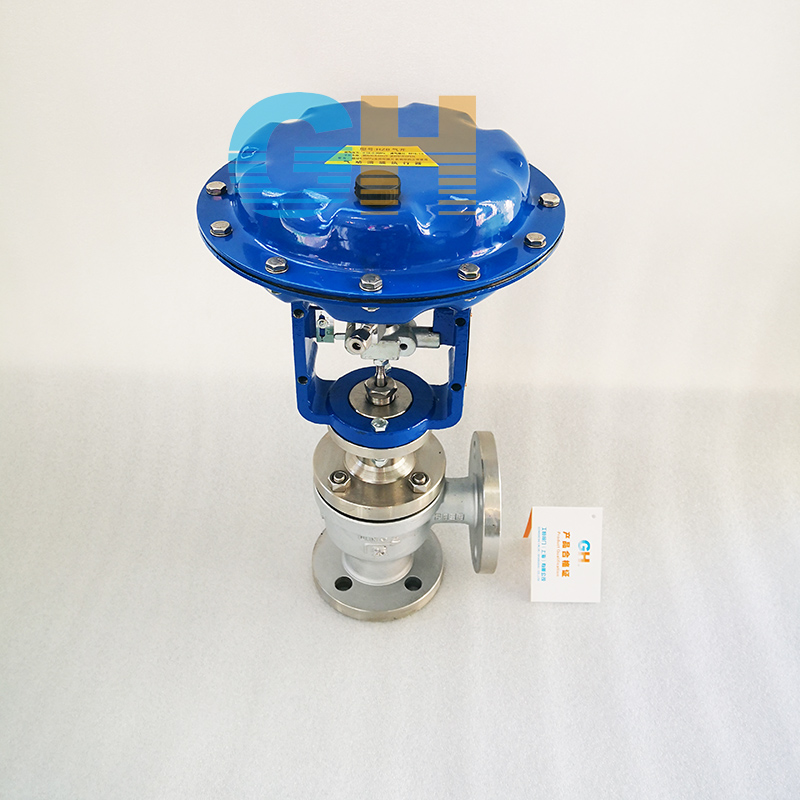

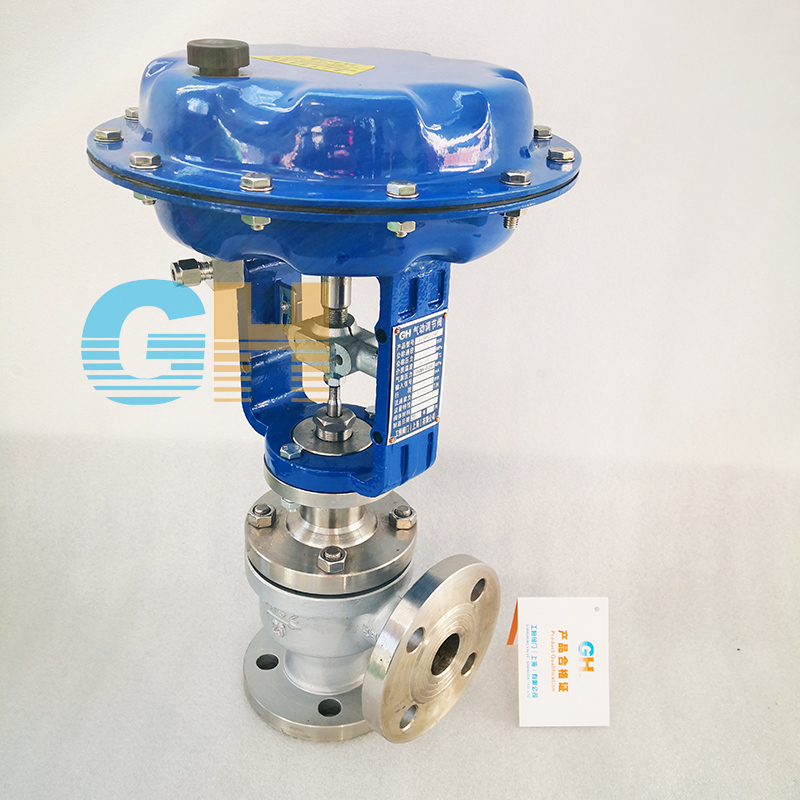

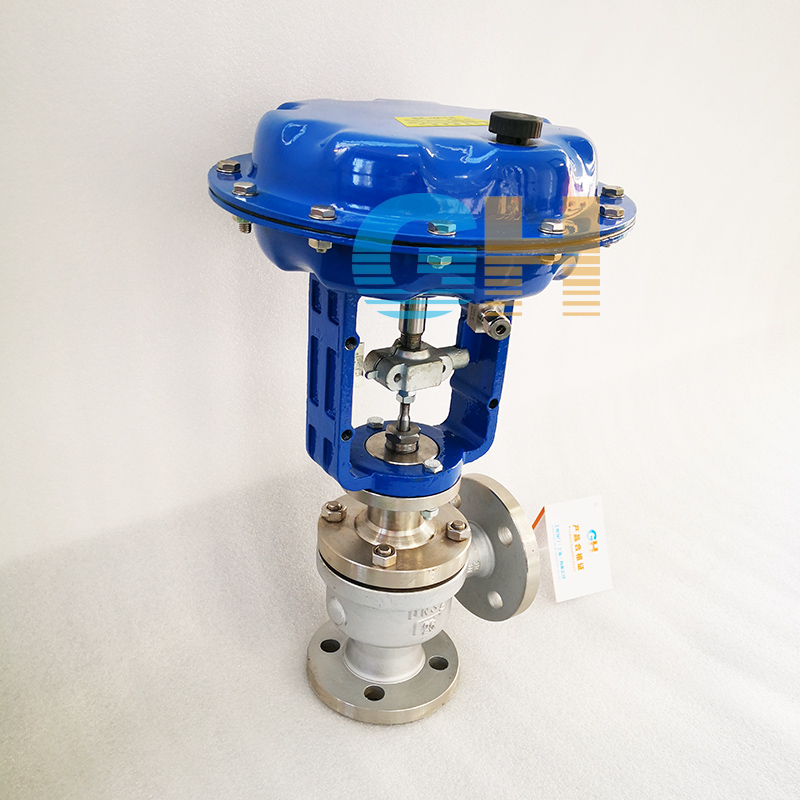

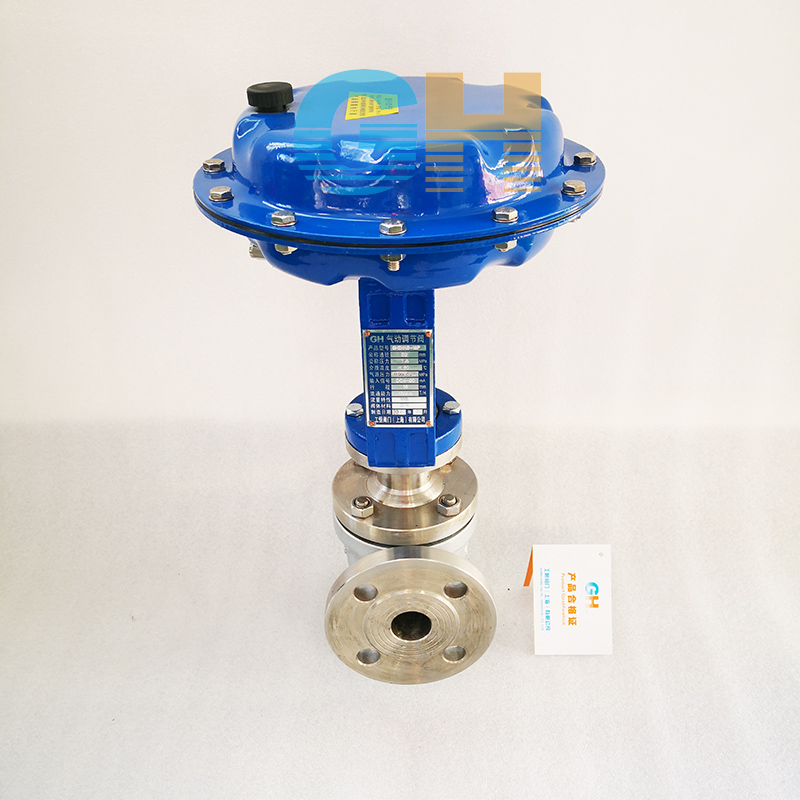

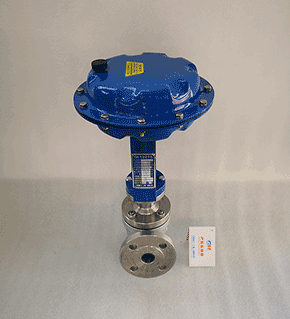

ZJHJ氣動角式調節閥-氣動薄膜角式切斷閥

日期：2021/08/14 瀏覽：

品牌 :	GH/工恒	型號 :	ZJHJ-16P
材質 :	不銹鋼304	連接形式 :	法蘭
加工定制 :	是	公稱通徑 :	DN25-500（mm）
適用介質 :	水,蒸汽,油品	壓力環境 :	常壓
工作溫度 :	常溫	流動方向 :	換向
驅動方式 :	氣動	零部件及配件 :	執行器
形態 :	角式	類型(通道位置) :	三通式
標準 :	國標	密封形式 :	軟密封型

產品詳情
Product details

一、產品概述：
ZJHJ氣動角式調節閥是根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。以等百分比特性為優，其調節穩定，調節性能好。專用于介質粘度大、易結晶、含有懸浮顆粒、90度彎接頭處，由于角式調節閥角式閥體無死角，便于吹掃，維護簡單而廣泛應用。可使用單座或者平衡式套筒閥瓣上，一些高壓差場合也可以適用多級調節。可選擇多彈簧氣動薄膜機構或電動執行機構等。

二、產品特點：
1、閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小。
2、廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。
3、特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節。
4、具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。

三、性能參數：

公稱通徑	20				25	40		50	65	80	100	150		200	250	300
閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可調范圍	30：1
公稱壓力	標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
閥芯形式	單座柱塞型閥芯
流量特性	直線、等百分比
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

四、連接尺寸：

公稱通徑DN（mm）	L（mm）	H1（ mm）	H（mm）		ØA
公稱通徑DN（mm）	1.6（MPa）	H1（ mm）	常溫	中溫	ØA
20	100	100	349	444	285
25	115	115	350	445	285
32	130	130	358	458	285
40	130	130	378	478	285
50	150	150	393	493	285
65	170	170	494	594	360
80	190	190	503	628	360
100	215	215	521	646	360
125	250	250	634	759	360
150	275	275	696	846	470
200	325	325	715	915	470
