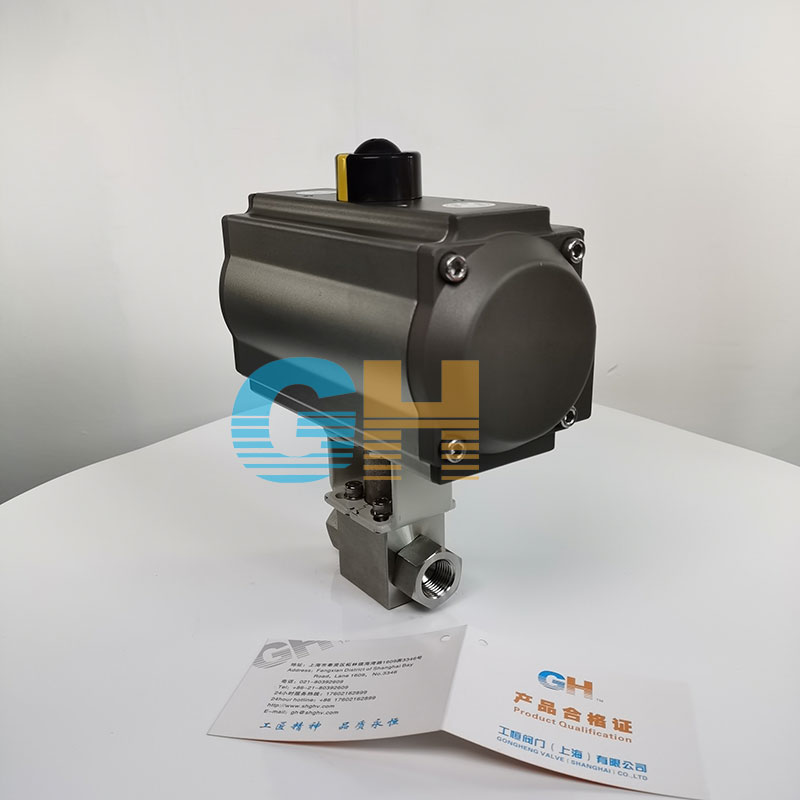

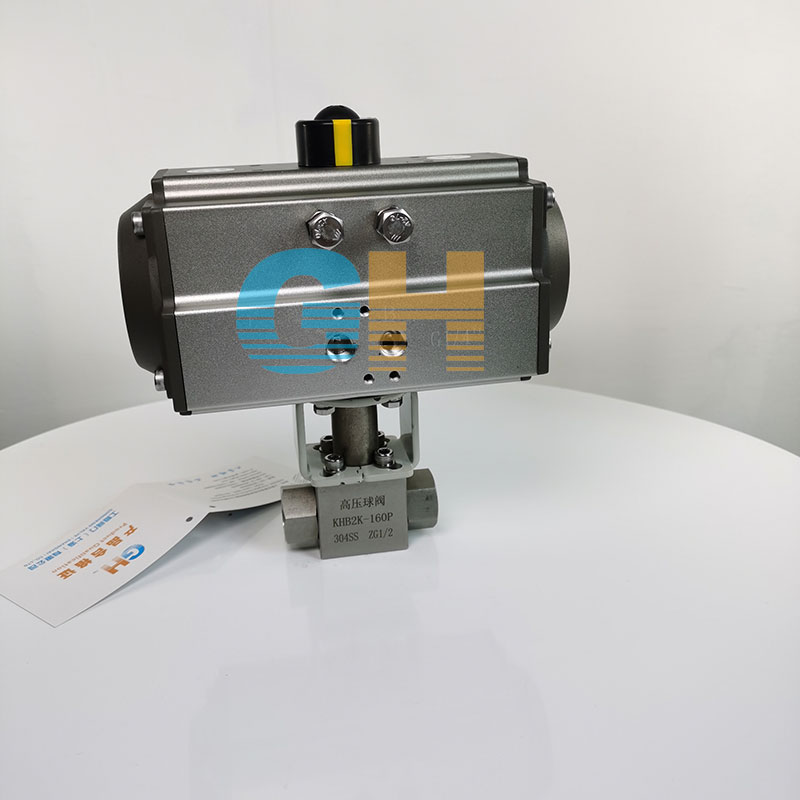

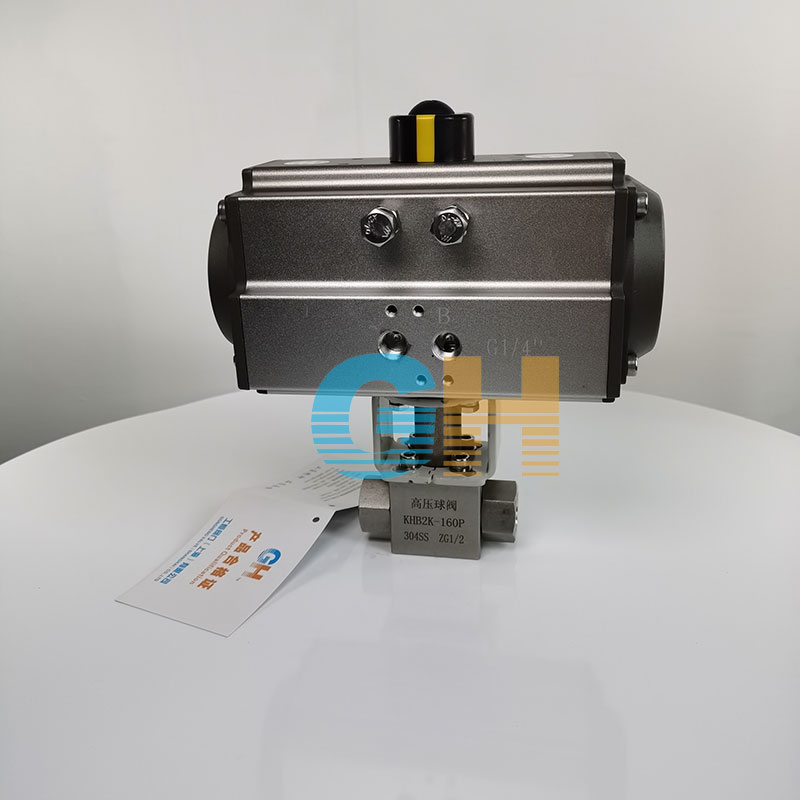

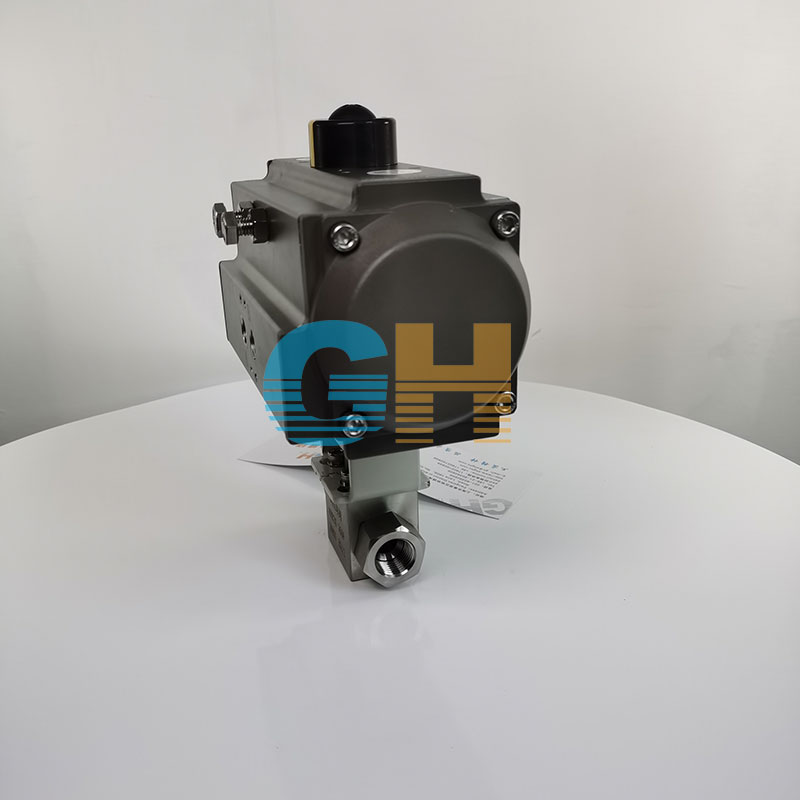

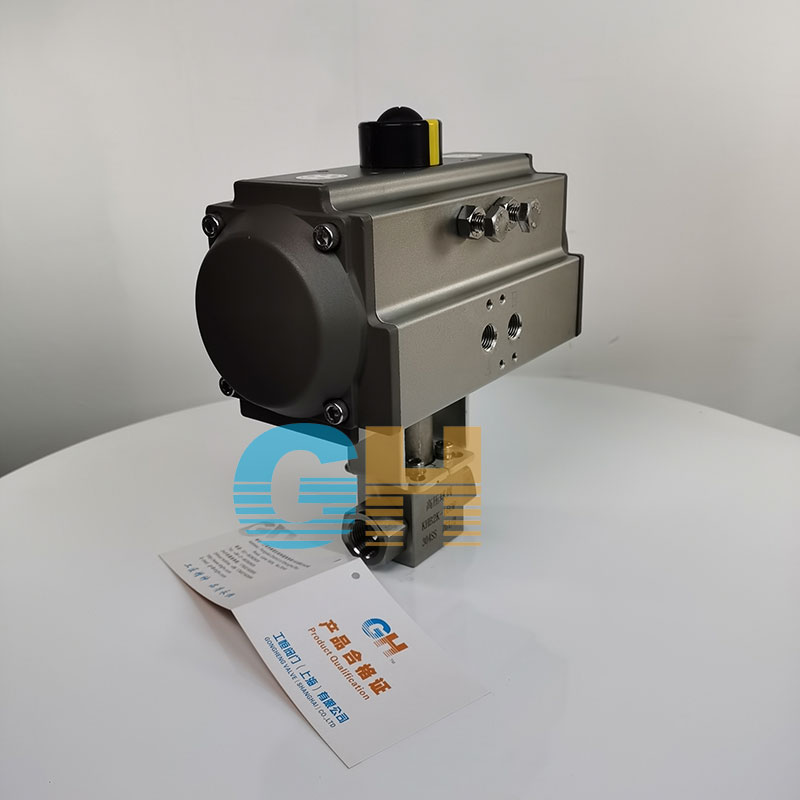

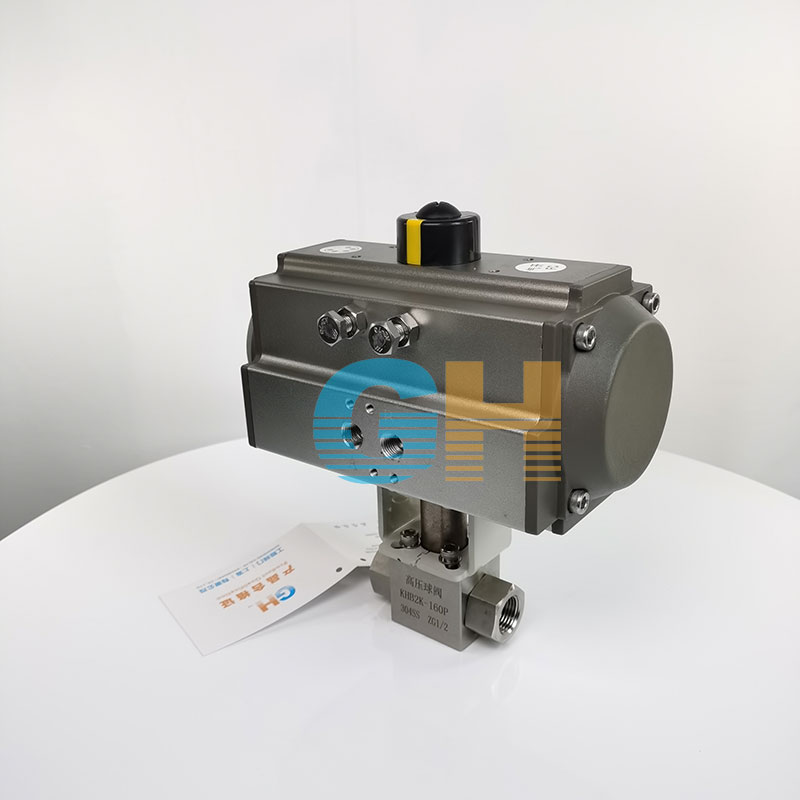

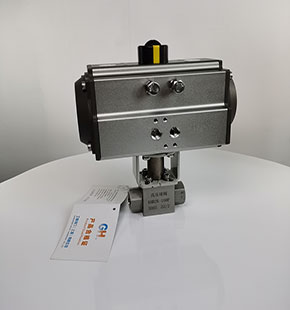

KHB2K-160P高壓球閥-氣動絲扣高壓球閥

日期：2021/03/15 瀏覽：

品牌 :	GH/工恒	型號 :	KHB2K-160P
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	8-200（mm）
適用介質 :	水、油、氣體	壓力環境 :	高壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

氣動高壓球閥以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，可實現全開-全關動作。氣動高壓球閥由氣動活塞式執行機構和高壓球閥組成，可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動高壓球閥廣泛應用在石油、化工、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

氣動高壓球閥性能參數

驅 動公稱通徑電控公稱壓力適用溫度連接方式閥結構閥體材質閥球材質密封材質適用介質可選附件

壓縮空氣4～7bar(可帶手輪)

8～100mm

DC24V、AC220V、4－20MA

1.6～6.4MPa；6.4MPa以上可定制

常溫PTFE：-29℃～+150℃

中溫PPL：-29℃～+250℃

內螺紋

三塊式

不銹鋼316L、316、304、304L

不銹鋼316L、316、304L、304

PTFE、PPL

氣體、水、油類、輕微腐蝕性介質等

限位開關、電磁閥、減壓閥

三、高壓球閥主要連接尺寸

尺寸DLHW

1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″
φ8	φ10	φ15	φ20	φ25	φ32	φ40	φ50	φ65	φ80	φ100
60	60	69	75	86	105	110	130	150	170	215
50	50	55	60	70	82	90	105	120	132	160
90	90	100	120	140	140	180
