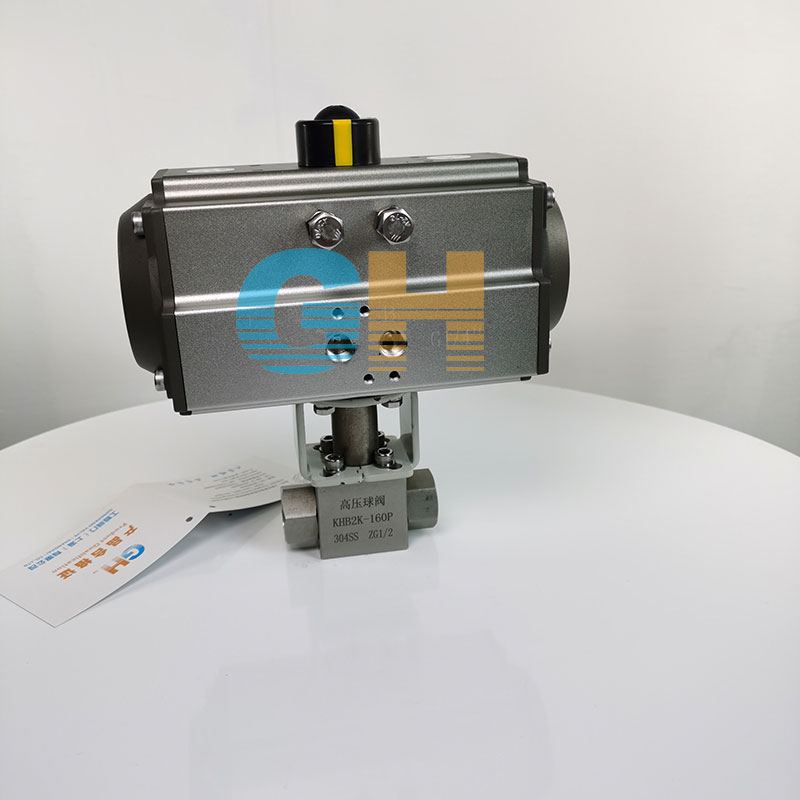

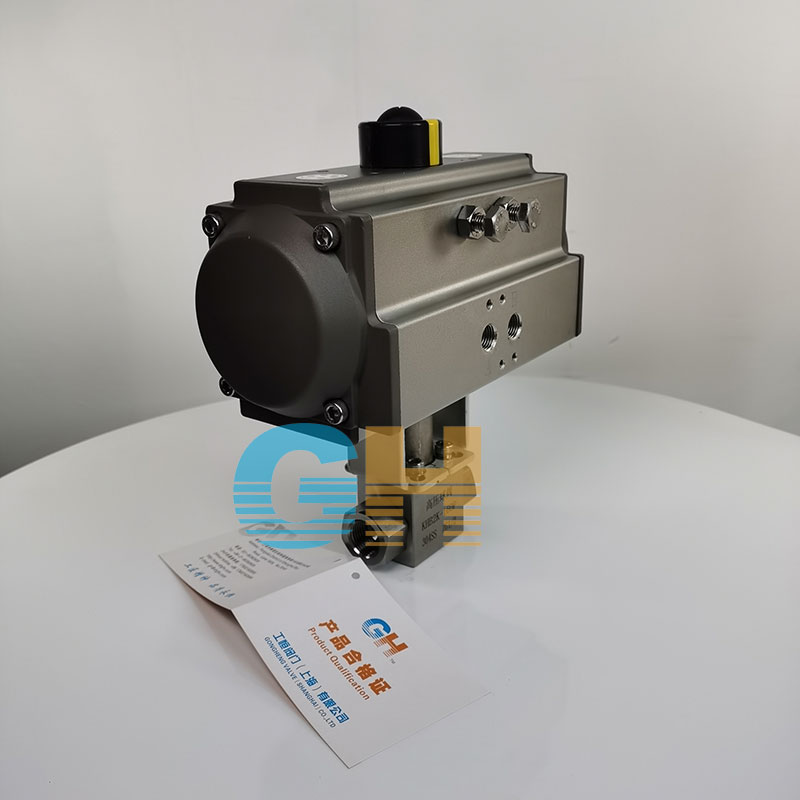

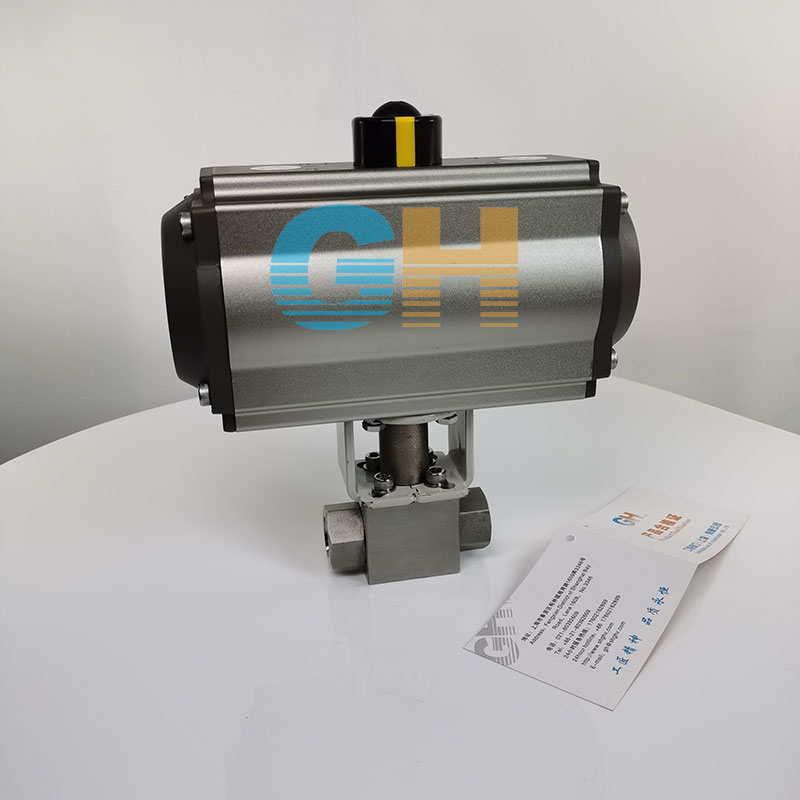

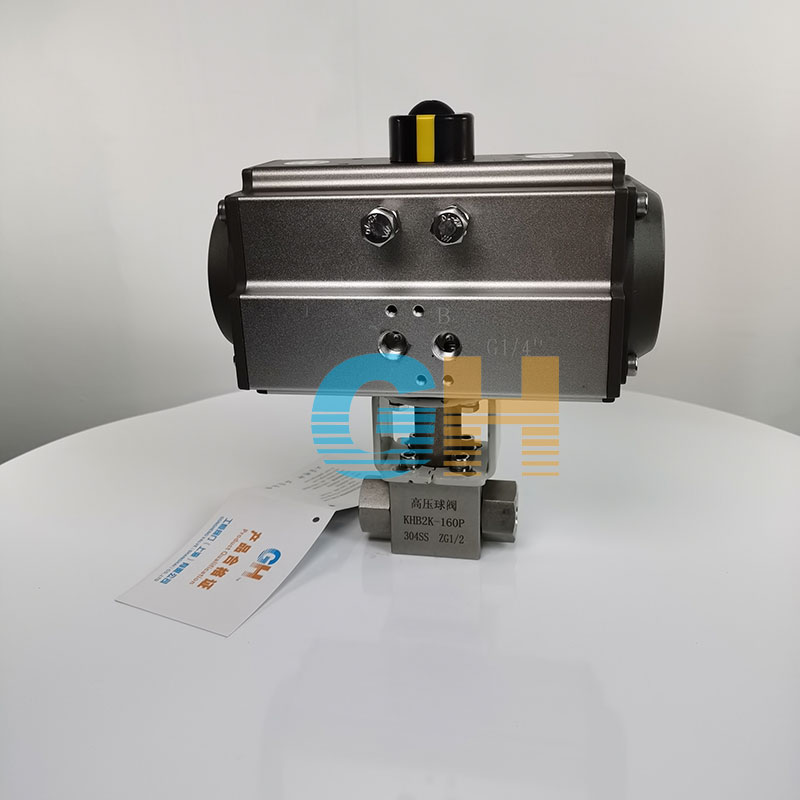

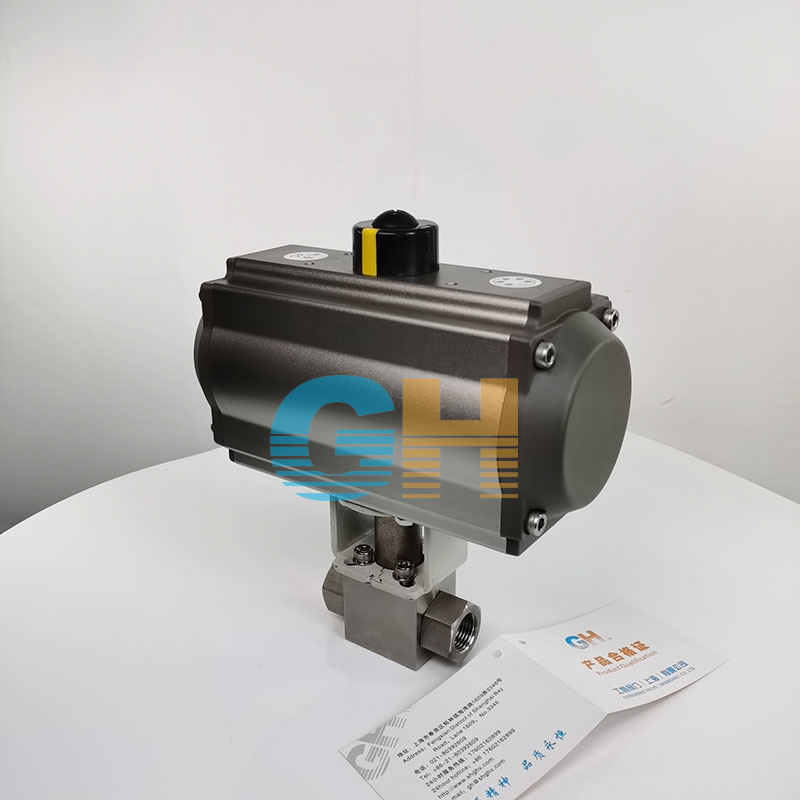

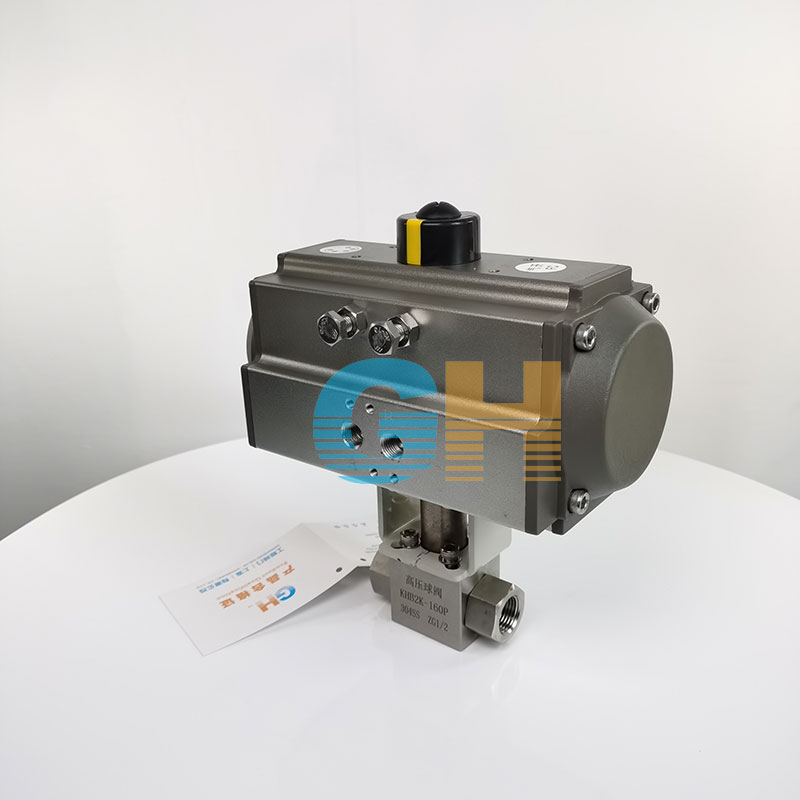

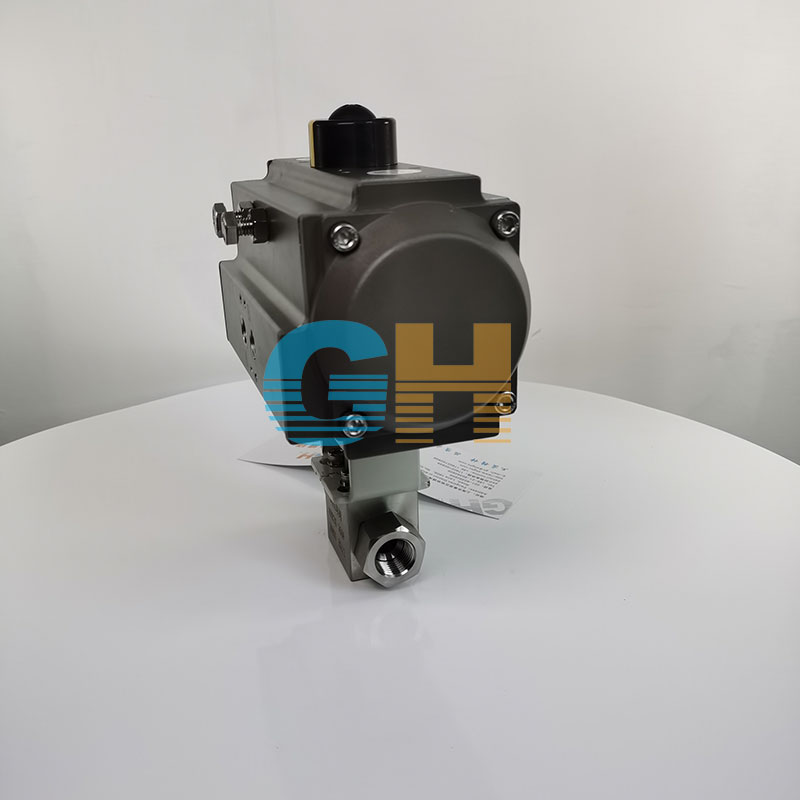

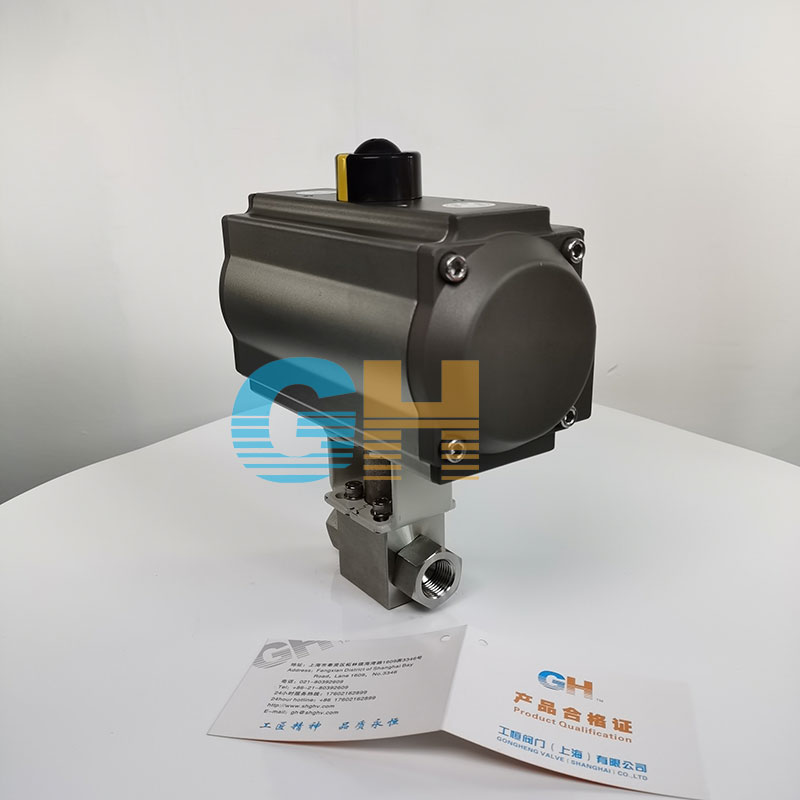

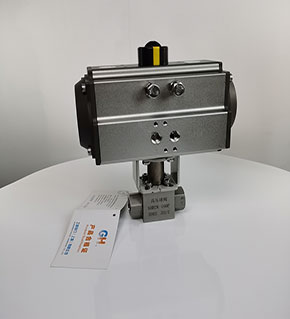

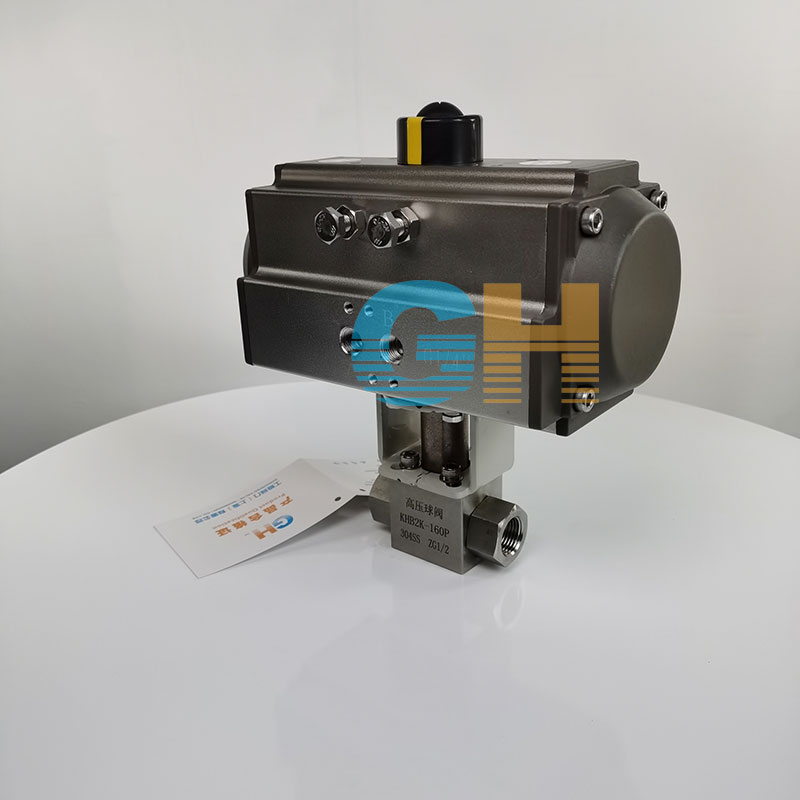

KHB2K-160P氣動高壓球閥-氣動絲扣高壓球閥

日期：2021/03/06 瀏覽：

品牌 :	GH/工恒	型號 :	KHB2K-160P
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	8-200（mm）
適用介質 :	水、油、氣體	壓力環境 :	高壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

氣動高壓球閥，氣動高壓內螺紋球閥概述：
      氣體高壓球閥是雙（單）作用氣動活塞式執行器與進口BKH高壓球閥組成，是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋(G/NPT)、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。

氣動高壓球閥，氣動高壓內螺紋球閥工作原理;
     當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°

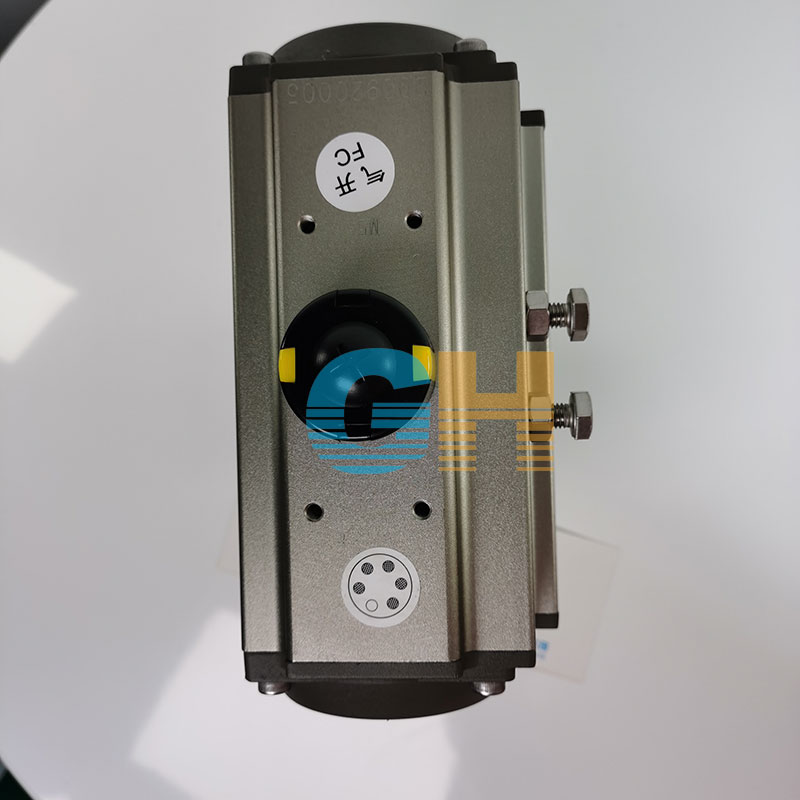

     氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
     回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置
     定位氣可調節閥門管道流量

氣動高壓球閥，氣動高壓內螺紋球閥執行器主要技術參數；

氣動執行器

型號

GT系列、AT系列

氣源壓力

0.4 0.8 MPa

最大回轉角度

90°92°

回信器

AC220V AC110V DC24V

控制信號

電信號：00Ma 4 20Ma 氣信號：0.02 0.1 MPa

控制氣源

潔凈、干燥壓縮空氣

工作溫度

-20 +90

閥體主要零件材料

零件名稱	閥體	球芯	閥座	閥桿	填料	支架	連接軸
材料	鍛鋼、不銹鋼	不銹鋼	聚甲醛、聚醚醚酮	2Cr13	氟橡膠	不銹鋼	鑄鋼

氣動執行器主要部件材料

零件名稱	缸體	端蓋	活塞	軸	O型圈	螺栓
GT AT	鋁合金型材 (硬質陽極氧化)	壓鑄鋁合金 (環氧樹脂噴涂)	壓鑄鋁	鋼（鍍鎳磷合金）	NBR	SUS304

主要性能規范

型號	公稱壓力 PN（MPa）	試驗壓力Ps（MPa）		啟閉時間（S）	工作溫度	適用介質
		殼體	密封
Q611N	16	16	24	1２	-35120	天然氣、油
	35	35	50
Q614N	16	16	24	1２
	35	35	50
