Y42F直接作用彈簧活塞式減壓閥
日期：2018/05/30
瀏覽：
產品概述
Y42F直接作用彈簧活塞式減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。閥瓣材質為聚四氟乙烯，利用活塞直接感應下游壓力變化，從而驅動閥瓣開關，并控制閥瓣開關高度完成減壓功能,活塞式減壓閥行程較高，口徑比薄膜式減壓閥大。本系列減壓閥主要用于城市建筑、高層建筑的冷熱供水和非腐蝕性液體系統中，具有調壓、穩壓作用，動作平穩，同時也適用于中低壓常溫氣體管路。產品執行標準
設計規范：GB/T 12244結構長度：GB/T 12250
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12245
產品標識：GB/T 12220
供貨規范：JB/T 7928
減壓閥型號編制說明
| 閥門類型 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
|---|---|---|---|---|---|
| Y:減壓閥 |
1:內螺紋 2:外螺紋 4:法蘭 6:焊接 7:對夾 8:卡箍 9:卡套 |
見附表 |
T:銅合金 X:橡膠 F:氟塑料 H:合金鋼 Y:硬質合金 J:襯膠 W:本體 |
-10:PN1.0MPa -16:PN1.6MPa -25:PN2.5MPa -40:PN4.0MPa -64:PN6.4MPa -150LB:Class150 -300LB:Class300 -600LB:Class600 |
C碳鋼 H:Cr13系列鋼 I：鉻鉬鋼 K:可鍛鑄鐵 P:鉻鎳不銹鋼 Q：球墨鑄鐵 R:鉻鎳鉬不銹鋼 T：銅 TI：鈦及鈦合金 V：鉻鉬釩鋼 Z：灰鑄鐵 |
減壓閥結構形式代號附表
| 減壓閥結構形式 | 代號 | 減壓閥結構形式 | 代號 |
|---|---|---|---|
| 薄膜式減壓閥 | 1 | 波紋管式減壓閥 | 4 |
| 彈簧薄膜式減壓閥 | 2 | 杠桿式減壓閥 | 5 |
| 活塞式減壓閥 | 3 | 一 | 一 |
主要技術參數和性能指標
| 公稱壓力 | 1.0 | 1.6 | 2.5 |
|---|---|---|---|
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力(MPa) | 1.0 | 1.6 | 2.5 |
| 進口壓力(MPa) | 1.0 | 1.6 | 2.5 |
| 出口壓力范圍(MPa) | 0.2~0.8 | 0.2~1.0 | 0.4~1.6 |
| 壓力特性偏差 | 符合GB/T12245-2005標準 | ||
| 流量特性偏差 | 符合GB/T12245-2005標準 | ||
| 泄漏率 | 0 | ||
| 工作溫度 | 0~80℃ | ||
流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cv | 2 | 3.5 | 4 | 4.5 | 14 | 14.5 | 15 | 60 | 64 | 120 | 140 | 230 | 350 | 520 | 690 | 950 | 1400 |
主要零件材質
| 零件名稱 | 材質 |
|---|---|
| 閥體、閥蓋、底蓋 | WCB/304SS |
| 閥座 | 2Cr13/304SS |
| 閥瓣 | 2Cr13/304SS |
| 閥桿 | 2Cr13/304SS |
| 缸套 | 2Cr13/25# |
| 活塞 | 2Cr13/304SS |
| O型圈 | 聚四氟乙烯 |
| 密封圈 | 聚四氟乙烯 |
| 膜片 | 丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |

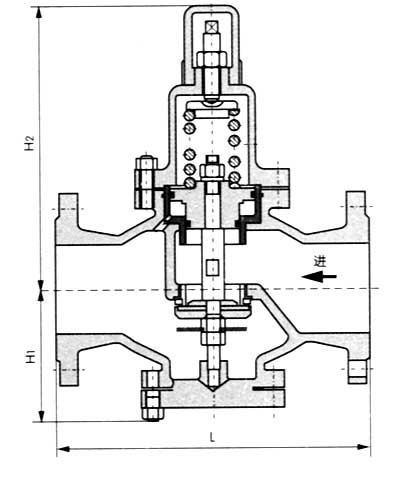

主要外形連接尺寸
|
公稱通徑 DN |
外形尺寸 | ||
|---|---|---|---|
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，Y42F直接作用彈簧活塞式減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
