DKZ940H、DKZ940Y型電動真空閘閥

產品說明

DKZ940H、DKZ940Y型電動真空閘閥PN16～PN63驅動方式為電動,連接方式為法蘭連接（DKZ960Y 為對接焊連接）、明桿楔式彈性閘板，閥座密封面材料為不銹鋼或硬質合金，公稱壓力 PN16～PN63，閥體材料為碳鋼（DKZ940H-16C～63、DKZ960Y-16C～63）、Cr5Mo（DKZ940Y-16I～63I）的真空閘閥。



電動真空閘閥特點及優點

1.電動真空閘閥設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能,提高了密封性能，使用壽命長，驅動方式采用電動執行機構，大大的減少了人工成本，可實現自動化控制。
2.真空閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接，維修方便，密封可靠，性能優良。
3.閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
4.填料壓蓋和壓套分體設計，保證閥桿的同心度。合理的填料函設計，確保閥門沒有外漏，符合環保要求。

產品性能參數

產品零部件材料

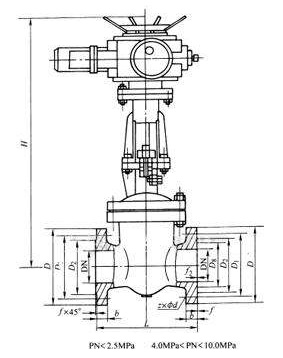

產品外形結構尺寸

安裝注意事項及要點

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。



電動執行機構概述

DZW型多回轉電動閥門裝置，通稱為Z型。DZW型閥門電動裝置是電動閥門的驅動裝置，很方便地與閥門配套使用，適用于控制閥門的開啟、 關閉、現場控制和遠控操作調節、總線控制等，是閥門和風門集控和自動控制必不可少的驅動裝置。 適用于閘閥、截止閥、節流閥、隔膜閥、柱塞閥、水閘門等，配上減速蝸輪后也可適用于球閥、蝶閥、 風門等90度回轉型的閥門。該產品具有功能、控制系統、性能可靠、使用維護方便、體積小 等特點，在電力、鋼鐵、石化、冶金、水處理、造紙等行業中得到廣泛好評和應用。

DZW型多回轉閥門電動裝置分為：常規戶外標準型、隔爆型、整體型和調節型、智能非侵入式總 線控制型等。

常規型特點

1、該裝置防塵、防雨、防輕腐蝕，其防護等級為IP55 (特殊訂貨IP65、IP67)。
2、轉矩控制機構動作可靠、調節方便、轉矩重復精度高。
3、開向和關向可配裝2到4只微動開關（特殊訂貨）。
4、采用閥門電動裝置三相異步電機，起動轉矩大、轉動慣量小、使用壽命長等特點，F級絕緣。
5、工作制為短時10分鐘（特殊訂貨30分鐘）。
6、配有機械式(常規型)或液晶(常規型無)閥位指示器，可直觀知道閥門的開度大小。
7、采用半自動手一電動切換機構，手動時需要切換手柄，電動時自動復位，結構簡單、工作可靠、 操作輕便。在斷電情況下依然可以用手動功能來完成閥門的開戶、關閉或調節。
8、有行程限位和過力矩限位等雙重保護，保障了驅動裝置和閥門的使用。
9、供電電源：常規為三相380V (±10%) , 50Hz (特殊訂貨三相660V、415V、單相220V、60Hz)。
10、防爆標志：ExdIlBT4 (常規型不防爆）。
11、環境相對濕度：≤95% (25℃時）。
12、環境溫度：-20~+60℃ (特殊訂貨-40~+100℃)。



主要技術參數

DZW型閥門電動裝置主要性能參數
