Q971F對夾式超薄型電動球閥

產品概述

Q971F對夾式超薄型電動球閥PN16～PN64適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置DOK、PSQ、HQ、DHL等型號電子式電動執行機構或GT、AT等氣活塞式執行機構。

閥門執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

球閥型號編制說明

球閥結構形式附表

主要技術參數

技術參數和性能

主要零件材質

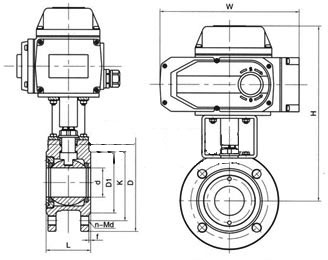

主要外形結構尺寸

球閥安裝注意事項

1.安裝施工小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥桿。還要閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。

精小型電動執行器概述

精小型系列電動執行器用于控制0°?270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以415V/380V/220V/110V交流電源或24V/110V直流電源為驅動電源，以4-20mA電流信號或0-10VDC電壓倍號為控制信號，可使閥門運動到所需位置，實現共其自動化控制，輸出扭 距達4000N.m。



精小型電動執行器性能特點

1.売休：売體為硬質鋁合金，經陽極鋌化處理和聚酯粉未涂層，耐腐蝕性強，防護等級為IP67,NEMA4和6,并有IP68型供選擇。
2.電機：全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3.手動結構：手柄的設計保證可靠、省力、體積小。不通電時，扳動手柄可進行手動操作，不用手動時，將板手罝于板手夾內，方便使用。
4.指示器：指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
5.干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6.密封密封性好：標準產品防護等級是IP67,并可選IP68防護等級。
7.限位開關：機械、電子雙重限位。機械限位螺釘可調，可靠：電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位罝，且不受平輪過量的影響。
8.自鎖：精密的蝸輪蝸桿機構可傳輸大扭距，效率高，噪音低（50分貝），壽命長:有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
9.防脫螺栓：拆除外殼時，螺栓附在殼體上，不會脫落。
10.安裝：底部安裝尺寸符合IS05211/DIN3337標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。 可以垂頁安裝，也可以水平安裝。
11.線路控制：線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。

精小型電動執行器標準技術參數
