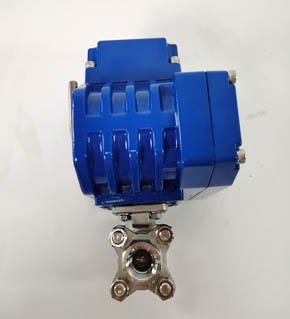

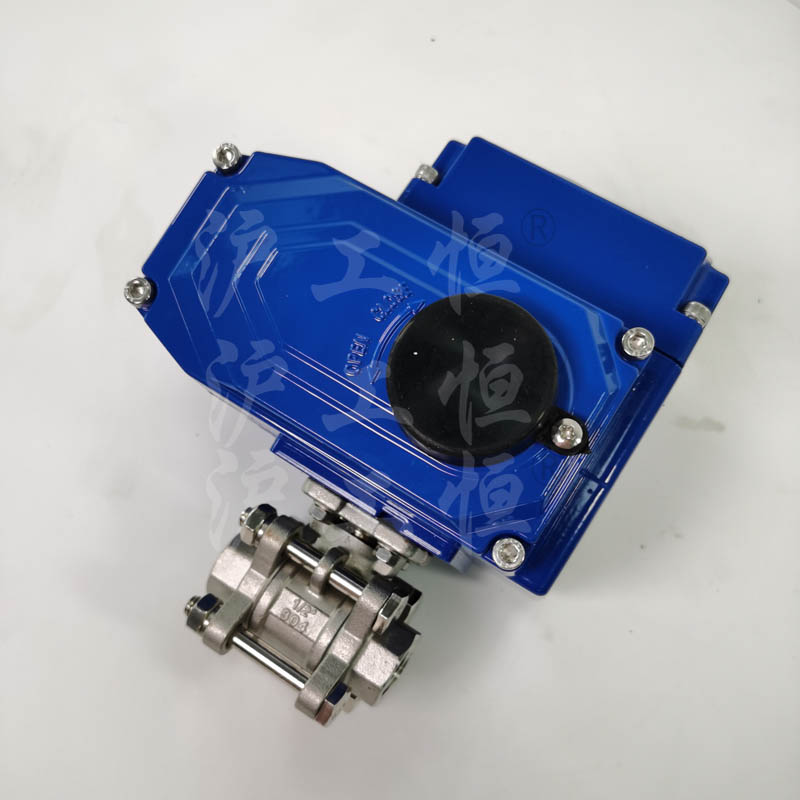

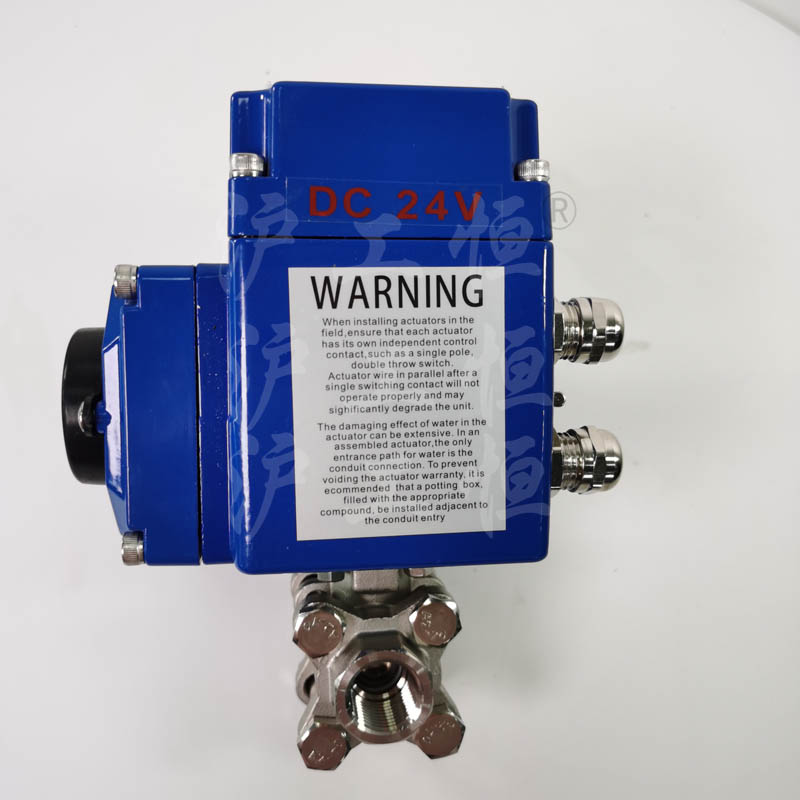

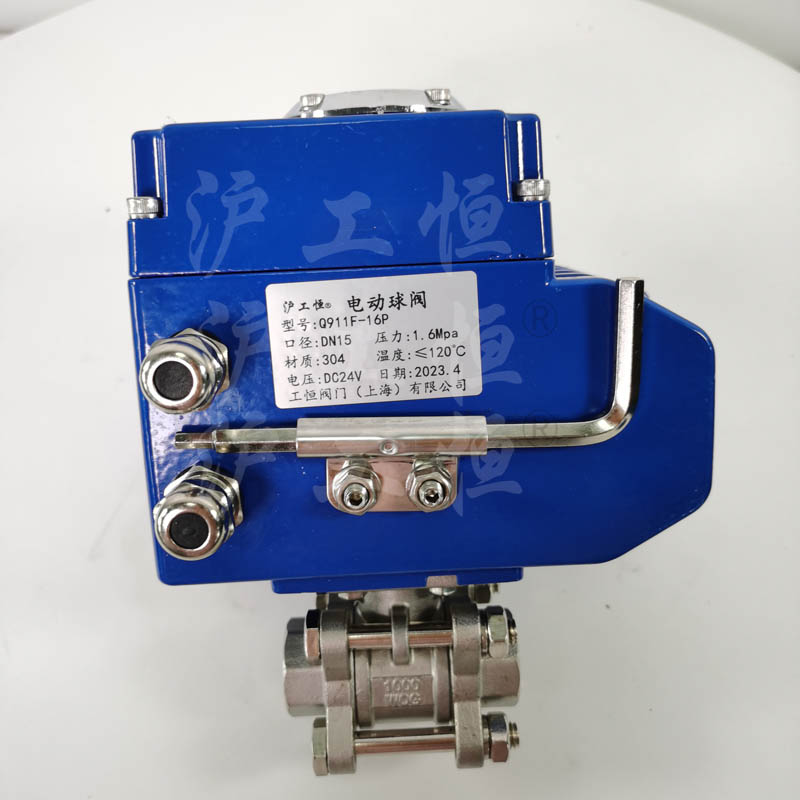

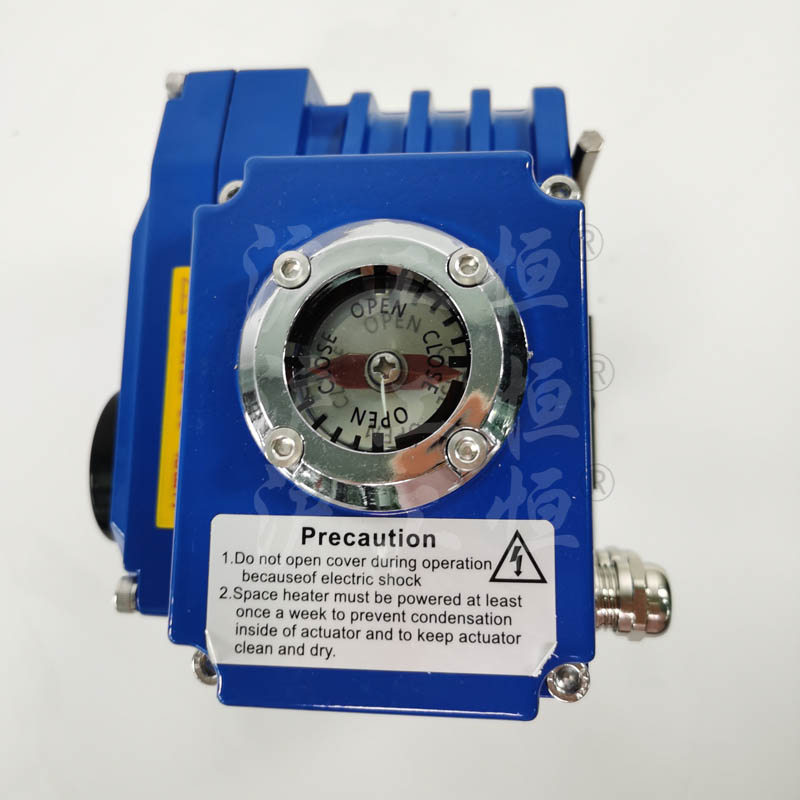

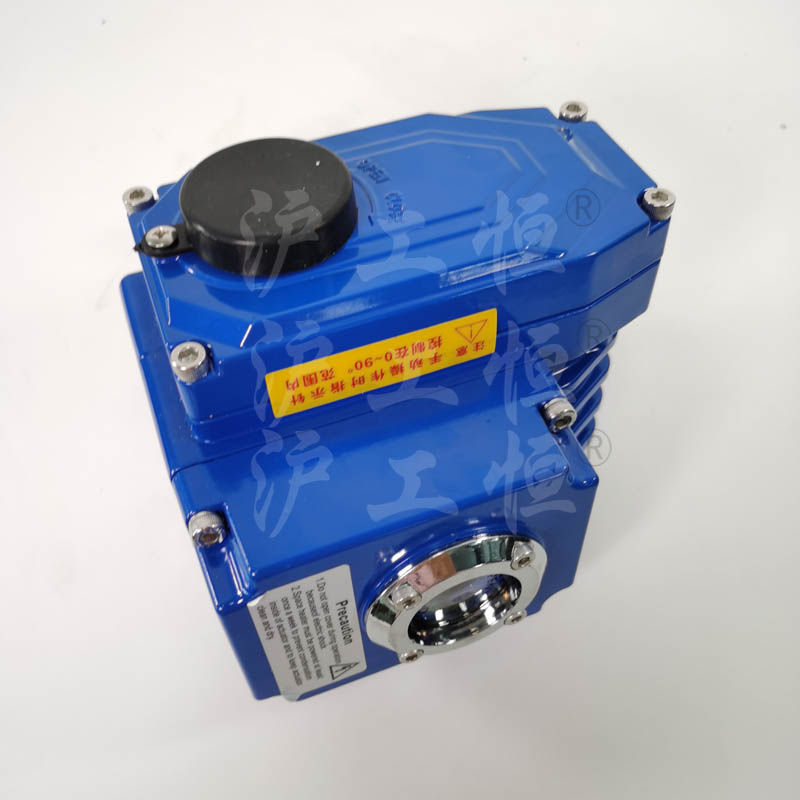

電動不銹鋼球閥 Q911F-16P 法蘭耐高溫切斷閥門

日期：2023/04/28 瀏覽：

品牌

滬工恒

適用介質

水,油,蒸汽

類型(通道位置

直通式

驅動方式

電動

流動方向

單向

連接形式

法蘭式

功能用途

開關調節

適用范圍

石化醫藥燃氣環保造紙新能源

公稱壓力

16bar

公稱直徑

25cm

顏色

藍色

外形

中型

產地

蘇州

數量

600

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

型號

Q911F-16P

調節型電動內螺紋絲扣連接球閥Q911F-16P-DN32三片式電動球閥
它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。“中華品質，寰球共享” 二、球閥主要特點球閥的主要特點是本身結構緊湊，流體阻力小，全通徑的球閥基本沒有流阻。密封可靠，結構簡單、體積小、重量輕，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、乙烯等，在各行業得到的應用，在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕，適用，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球閥閥體可以是整體的，也可以是組合式的。三、球體的支撐方式分為浮動式球閥和固定式球閥兩類。

1、浮動式球閥：
其主要特點是球體無支撐軸球體以閥門進出口兩端的閥座為支撐。閥桿與球體為活動鏈接，因此這種球閥的球體被兩閥座夾持其中而呈“浮動”狀態。 2、固定式球閥：其特點是球體與上下閥桿連成一體，球體可沿與閥門通道相垂直的軸線自由轉動，但不能沿通道軸線移動。因而，固定球球閥的轉矩小，閥座變形小，密封，使用壽命長，適用于高壓，大通徑的場合。四、球閥作用主要用于開關、切斷或接通管路中的介質，亦可用于流體的調節與控制。五、球閥應用化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。六、適用介質水、溶劑、酸氧氣、過氧化氫和乙烯等。七、球閥特點本閥結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修。八、球閥的密封材料球閥的密封性能在很大程度上取決于密封件的材料，正確合理的選擇密封材料對保證球閥工作性能，延長使用壽命具有重要意義。對材料的要求有具有高的損耐溶解性能力，應該具有足夠高的強度，能長期經受流體壓力作用，并能多次拆裝，彈性和塑性好，滑動摩擦系數和膨脹系數低，性能和自潤滑性能優良，并具有好的不滲透性和不吸濕性等，能夠耐寒耐熱和耐溫度的急劇變化，并有良好的導熱性能。密封材料有非金屬和金屬密封材料兩種。 1．非金屬密封材料：常用的有纖維材料，橡膠，工程塑料以及碳素材料等。這些材料具有低的彈性模數和高的泊桑系數，因此，在較低的密封力作用下，即能獲得大的彈塑性變形，對可能產生滲透的間隙有較好的填塞作用。

2．金屬密封材料：
常用的有鋁，銅及硬質合金，鋁銅常用于制造球閥用法蘭墊片，硬質合金則用于高溫球閥閥座和球體的密封面。九、球閥選型球閥分有：浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鍛鋼球閥、卸灰球閥、抗硫球閥、三通球閥、氣動球閥、電動球閥、卡套球閥、焊接球閥。由于球閥通常用橡膠、尼龍和聚四氟乙烯作為閥座密封圈材料，因此它的使用溫度受到閥座密封圈材料的限制。球閥的截止作用是靠金屬球體在介質的作用下，于塑料閥座之間相互壓緊來完成的(浮動球球閥)。閥座密封圈在一定的接觸壓力作用下，局部地區發生彈塑變形。這一變形可以補償球體的制造精度和表面粗糙度，保證球閥的密封性能。又由于球閥的閥座密封圈通常采用塑料制成，故在選擇球閥的結構和性能上，要考慮球閥的耐火和防火，特別是在石油、化工、冶金等部門，在易燃、易爆介質的設備和管路系統中使用球閥，更應注意耐火和防火。通常，在雙位調節、密封性能嚴格、泥漿、磨損、縮口通道、啟閉動作迅速 (1/4轉啟閉)、高壓截止(壓差大)、低噪聲、有氣穴和氣化現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，使用球閥。球閥也適用于輕型結構、低壓截止(壓差小)、腐蝕性介質的管路系統中。在低溫(深冷)裝置和管路系統中也可選用球閥。在冶金行業的氧氣管路系統中，需使用經過嚴格脫脂處理的球閥。在輸油管線和輸氣管線中的主管線需埋設在地下時，需使用全通徑焊接式球閥。在要求具有調節性能時，需選用帶V形開口的結構的球閥。在石油、石油化工、化工、電力、城市建設中，工作溫度在200度以上的管路系統可選用金屬對金屬密封的球閥。十、球閥安裝注意事項 (1)取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。 (2)安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。 (3)準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。 (4)在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。 (5)本類閥應安裝在管道的水平方向或垂直方向。 (6)安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。 (7)與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。十一、其他技術參數備注 (1)球閥由口徑、材質、壓力的不同而異，恕不公布！ (2)連接形式：螺紋、法蘭、焊接、對夾等 (3)傳動方式：手動、蝸輪傳動、齒輪傳動、氣動、電動等 (4)口徑從DN6-DN600；壓力從1.0MPA-64MPA；溫度-100℃-600℃ (5)材質有：碳鋼、不銹鋼、合金鋼、鉻鉬鋼、低溫鋼、球墨鑄鐵及其他特殊鋼； (6)三通或四通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，
