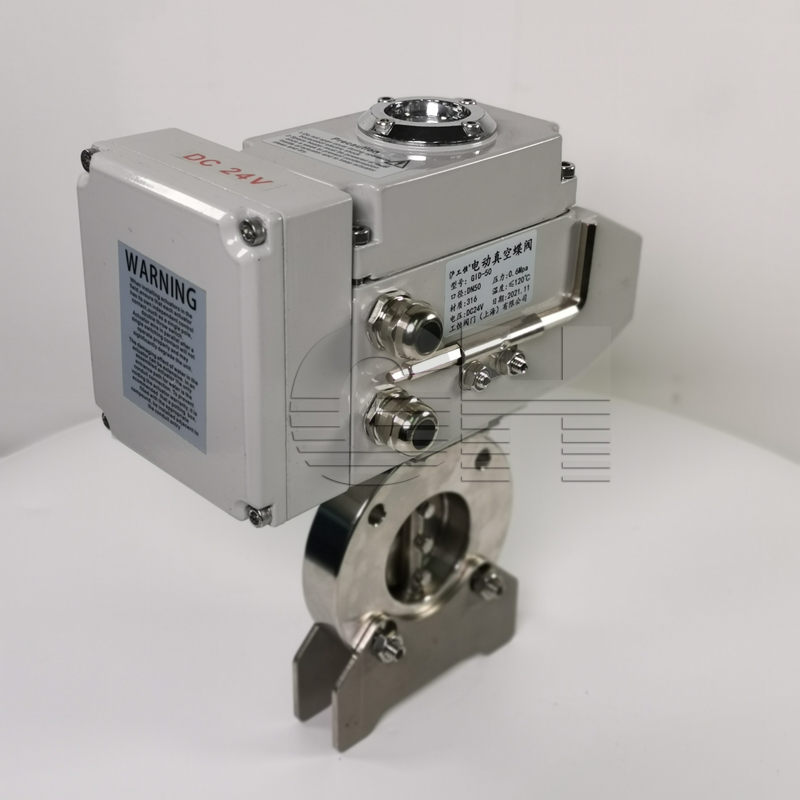

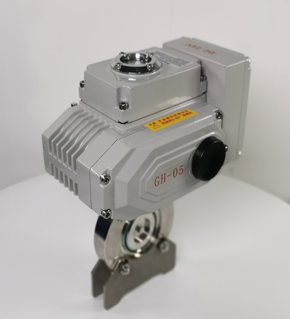

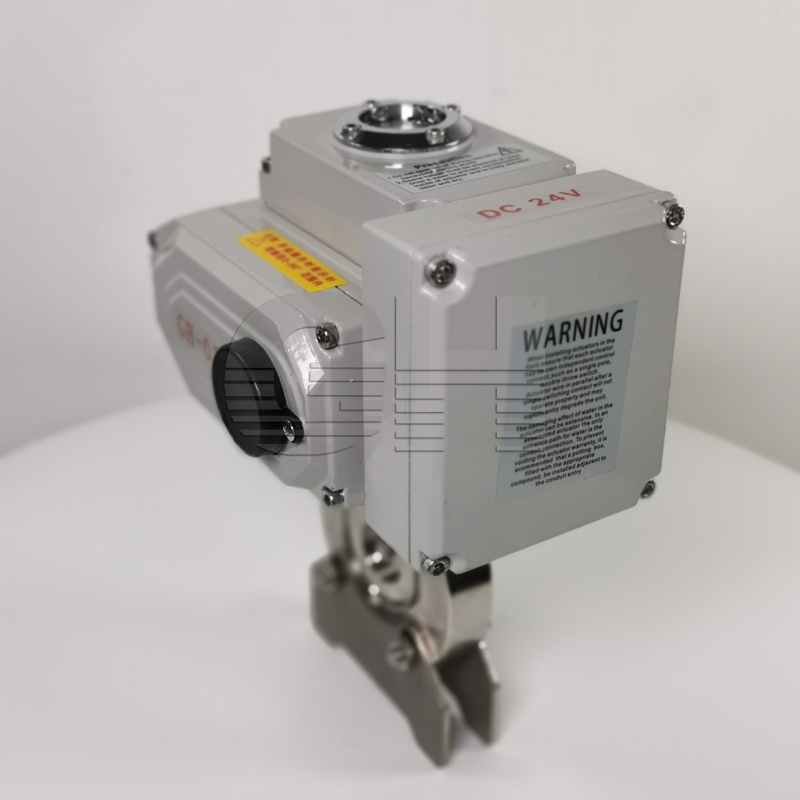

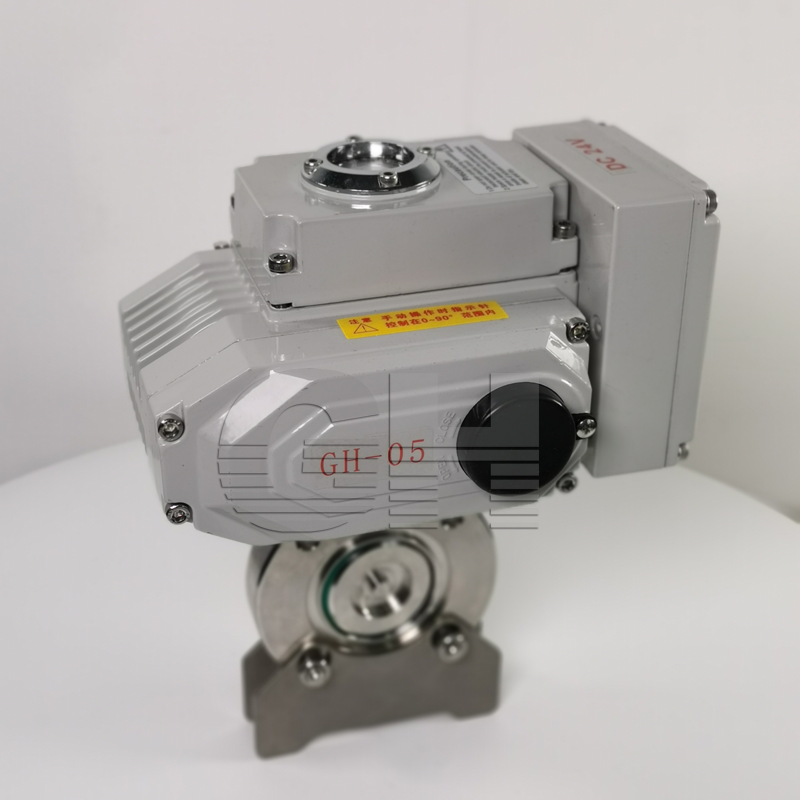

GIQ-50電動真空調節蝶閥 調節型電動真空蝶閥
日期：2022/01/20
瀏覽：
| 加工定制 : | 是 | 品牌 : | 滬工恒 |
| 型號 : | GIQ-50 | 材質 : | 不銹鋼 |
| 連接形式 : | 對夾 | 結構形式 : | 偏置板式 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 口徑 : | 25-400 |
| 公稱通徑 : | 25-400 |
Product details
產品簡介：
防爆電動真空蝶閥GID/電動高真空蝶閥/不銹鋼電動高真空蝶閥/電動真空蝶閥由防爆電動執行器和真空蝶閥組成。
應用于真空管路中，使用介質純凈空氣或非腐蝕性氣體。該閥可用于易燃易爆的氣體真空環境中。可選裝調節型。
電動真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。適用的工作介質為空氣和非腐蝕性氣體。
應用于真空管路中，使用介質純凈空氣或非腐蝕性氣體。該閥可用于易燃易爆的氣體真空環境中。可選裝調節型。
電動真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。適用的工作介質為空氣和非腐蝕性氣體。
主要技術參數：
| 適用范圍(Pa) | 105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-6 |
| 開閉時間(S) | DN≤63 20；80≤DN≤200 30；DN≥250 48 |
| 介質溫度（℃） | -25～+80(密封材料為丁jing橡膠)-30～+150(密封材料為氟橡膠) |
| 法蘭標準 | JB919 |
| 安裝位置 | 任意 |
| 控制電路 | 標準出廠：AC220V/50Hz開關型特殊：AC380V；DC24V開關型4～20mA DC |
| 信號反饋 | 標準出廠：帶無源觸點型特殊：4～20mA DC調節型 |
主要外形尺寸：
| 型號 | 通徑(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GID-25 | 25 | 70 | 55 | 177 | 22 | 160 | 113 | 4-Φ7 |
| GID-32 | 32 | 78 | 64 | 182 | ||||
| GID-40 | 40 | 85 | 70 | 186 | ||||
| GID-63 | 63 | 130 | 110 | 229 | 26 | 4-Φ9 | ||
| GID-80 | 80 | 145 | 125 | 273 | 30 | 196 | 121 | |
| GID-100 | 100 | 170 | 145 | 285 | 4-Φ12 | |||
| GID-125 | 125 | 195 | 170 | 299 | 35 | |||
| GID-150 | 150 | 220 | 195 | 368 | 255 | 158 | 8-Φ12 | |
| GID-200 | 200 | 275 | 250 | 394 | 40 | |||
| GID-250 | 250 | 330 | 300 | 426 | 45 | |||
| GID-300 | 300 | 380 | 350 | 449 | 55 | 8-Φ14 | ||
| GID-400 | 400 | 500 | 465 | 538 | 60 | 310 | 207 | 8-Φ18 |
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，GIQ-50電動真空調節蝶閥 調節型電動真空蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
