電動絲扣球閥 Q911F-16P不銹鋼內螺紋球閥

日期：2021/11/29 瀏覽：

品牌 :	滬工恒	型號 :	Q911F-16P
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	固定球球閥	公稱通徑 :	DN15-DN100
適用介質 :	水，氣體，油品等	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

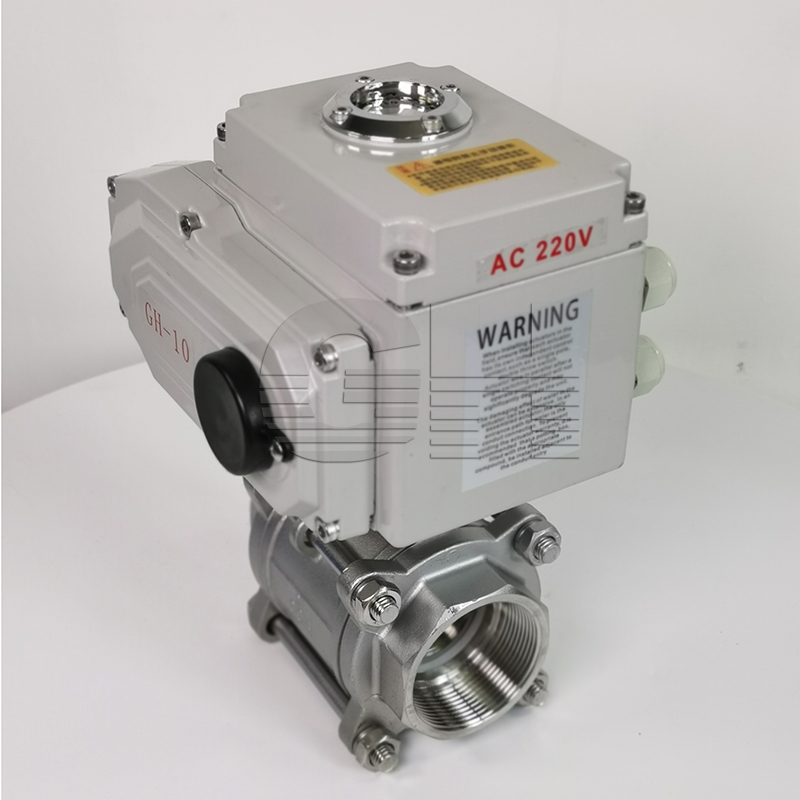

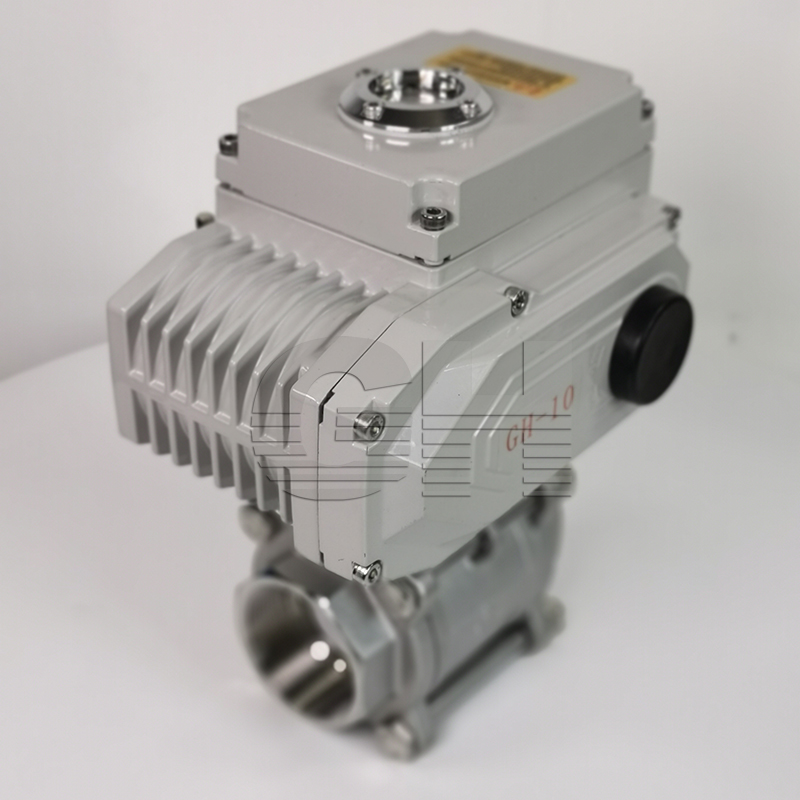

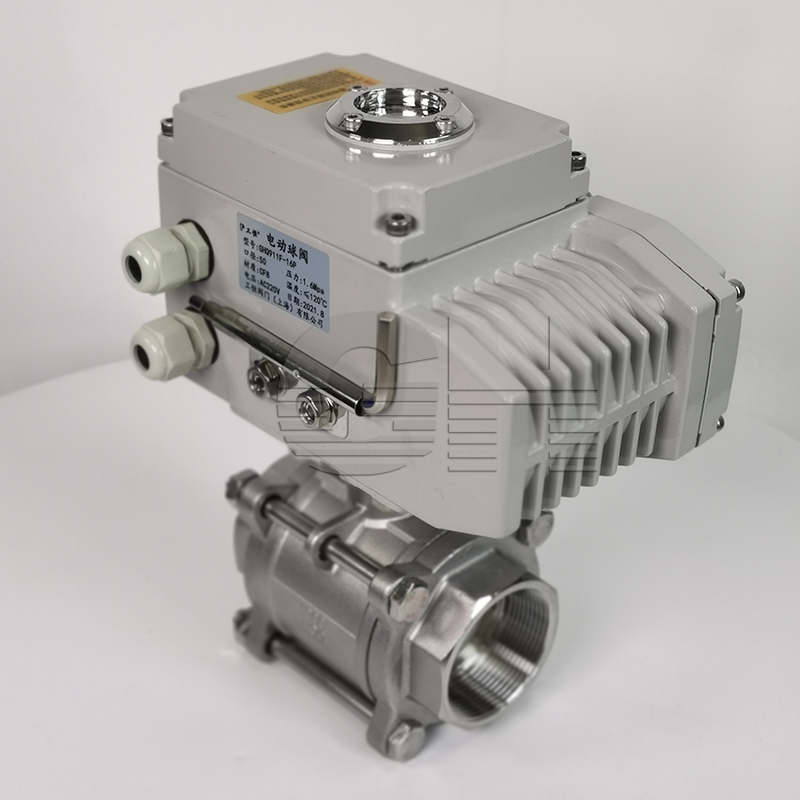

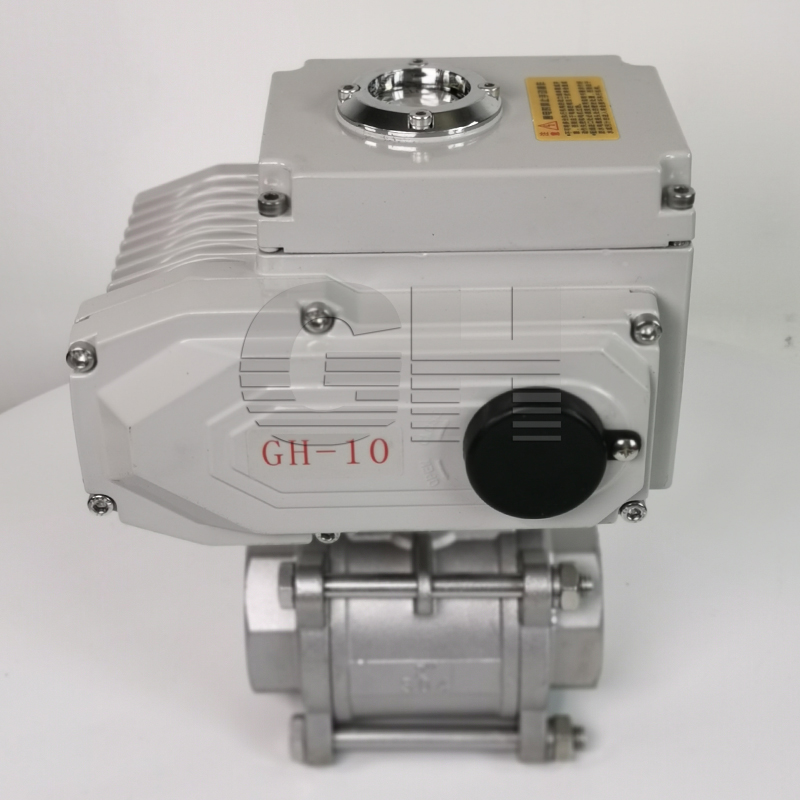

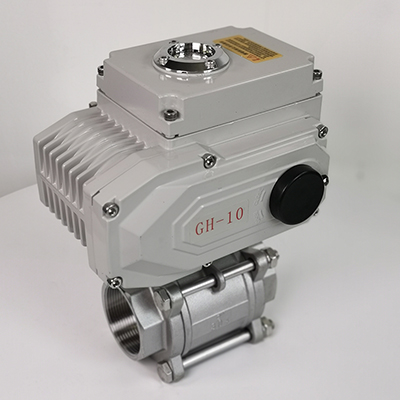

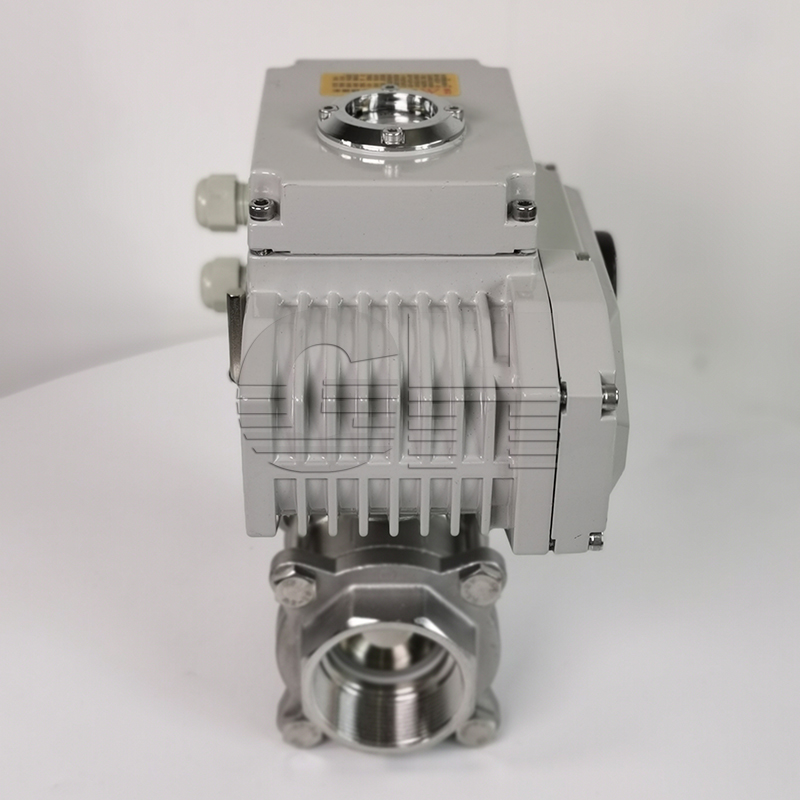

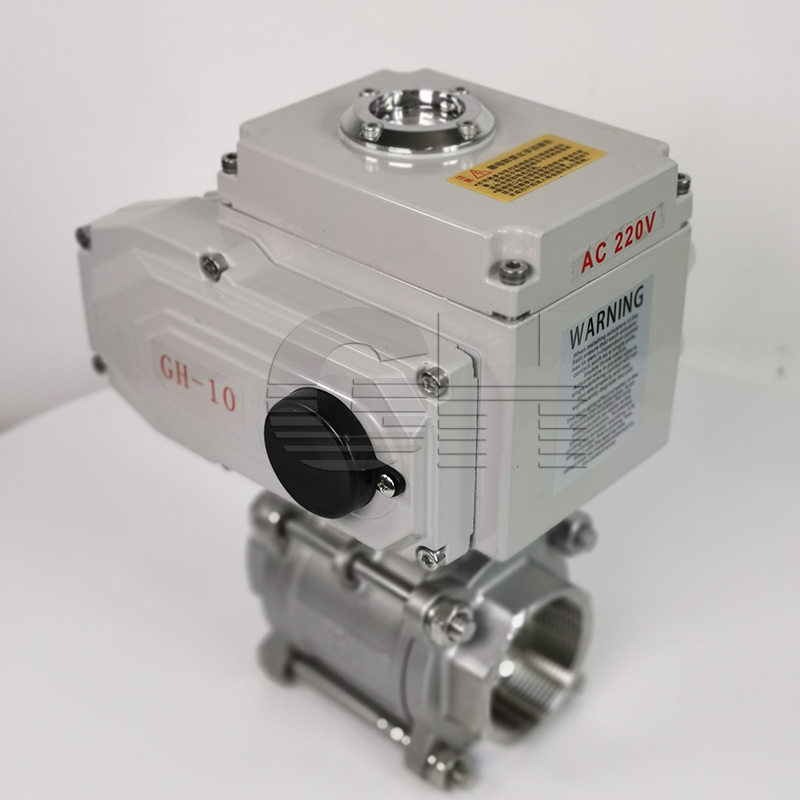

Q911F-16P電動三片式絲口球閥
電動絲口球閥簡介：Q911F-16P不銹鋼電動絲口球閥由電動執行器和球閥組成，主要用在水、蒸汽、油、酸堿管道中調節管道介質流量。控制電壓為AC220V,DC24V,控制方式有開關型,智能調節型等,電動絲口球閥體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。
產品型號：Q911F-16P
產品口徑：DN15-DN100
產品壓力：1.6Mpa
閥體材質：不銹鋼304
球體材質：不銹鋼
密封材質：PTEE
適用溫度：-30～+150℃
適用介質：水，氣體，油品等
控制方式：開關型，調節型
驅動方式：電動
電動球閥三片式

電動絲口球閥執行標準:

項目名稱	采用標準	可選標準
設計制造驗收	GB12238-1989	ISO/DIN10631-1991、API598
閥門結構長度	GB12221-1989	ISO5752-1988
閥門法蘭尺寸	JB78/JB79(或按合同要求)	ANSI.B16.5、ISO7005、JIS B2238、2239
閥門檢驗	GB/T13927-1992	ISO/DIN5208-1987
閥門標志	GB12220-1989	ISO05209-1987

主要零件材質

連接方式		內螺紋連接			對焊連接
零件名稱	閥體閥蓋	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
	球體、閥桿	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽、油品等	等腐蝕性介質	等腐蝕介質	水、蒸汽、油品等	等腐蝕性介質	等腐蝕介質
適用工況	適用溫度	-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)

電動絲口球閥結構圖及尺寸:

公稱通徑			內螺紋連接							對焊連接
inch	D	L(mm)		H	管螺紋G		重量(Kg)	尺寸(mm)				重量(Kg)
inch	D	L(mm)		H	管螺紋G		重量(Kg)	L	D1		D2	重量(Kg)
3/8	10	60		57	3/8″	95	0.34	70	10		18	0.32
1/2	15	75		68	1/2″	110	0.47	75	15		24	0.48
3/4	20	80		70	3/4″	110	0.68	90	20		28	0.68
1	25	90		80	1″	140	1.2	100	25		34	1.2
11/4	32	110		85	11/4″	140	1.9	110	32		41	1.9
11/2	38	125		100	11/2″	180	2.7	128	38		49	2.7
2	50	144		110	2″	180	3.9	154	50		62	3.8
21/2	64	186		130	21/2″	200	7.1	193	64		78	7.0
3	78	206		150	3″	250	11.5	222	78		94	11.4
4	98	240		170	4″	250	20.5	273	98		124	20.3
